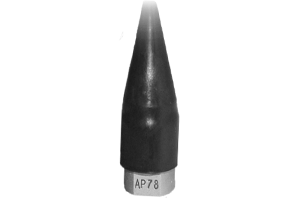

Акселерометр АР78
-
подводный акселерометр;
-
широкий диапазон рабочих температур;
-
чувствительность 10 пКл/g;
-
вибродатчик с зарядовым выходом.
Акселерометры АР78 предназначены для измерения ускорения объектов, находящихся в условиях повышенной влажности, а также под водой на глубине до 50 метров.
ЭЛЕКТРИЧЕСКАЯ СХЕМА
АКСЕЛЕРОМЕТРА АР78
ОСОБЕННОСТИ
- Сдвиговая конструкция работы пьезоэлемента;
- Сочетание высоких значений осевой чувствительности и собственной частоты;
- Прочная конструкция и герметичный корпус;
- Стабильность характеристик и высокая надежность в процессе эксплуатации.
| Параметр | Ед. измерения | Значение |
|---|---|---|
| Чувствительность |
|
10 пКл/g |
| Осевая чувствительность |
пКл/g |
10 ± 20% |
| Частотный диапазон |
Гц |
0,5 - 15000 |
| Собственная частота в закрепленном состоянии |
кГц |
> 45 |
| Относительная поперечная чувствительность |
% |
< 3 |
| Амплитудный диапазон |
g |
± 5000 |
| Максимальный удар (пиковое значение) |
g |
± 10 000 |
| Деформационная чувствительность |
g х м/мкм |
< 0,005 |
| Максимальное давление (эквивалентная глубина 50 м) |
Па |
5*105 |
| Сопротивление изоляции в нормальных условиях |
МОм |
> 10 000 |
| Электрическая емкость |
пФ |
1000 |
| Температурный диапазон |
°С |
-60 ... +150 |
| Материал корпуса |
определяется при заказе |
титановый сплав / нержавеющая сталь |
| Кабель (опредедяется при заказе, встроенный 2 м) |
м |
2 |
| Масса с кабелем |
г |
13 |
| Масса |
г |
10 |
Сделать заказ и запросить дополнительную информацию по АР78 Вы можете здесь.
