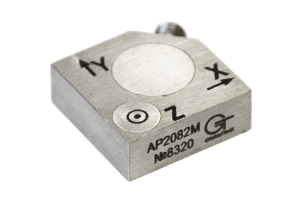

Акселерометр АР2082М
-
трехкомпонентный акселерометр с встроенной электроникой;
-
чувствительность 100 мВ/g.
Трёхкоординатный «однокристальный» акселерометр АР2082M измеряет три взаимноперпендикулярных вектора виброускорения, проходящих через одну точку, находящуюся в центре пьезоэлемента вибродатчика. Информация с электродов пьезоэлемента преобразуется многоканальным дифференциальным усилителем-сумматором и выводится на три BNC выхода x, y, и z. Вибродатчики позволяют определить объёмный фазовый портрет виброускорений в точке их закрепления на объекте.

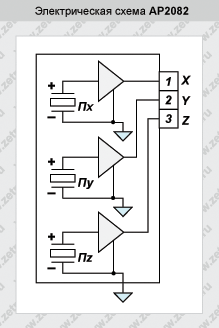

ЭЛЕКТРИЧЕСКАЯ СХЕМА АКСЕЛЕРОМЕТРА АР2082М
Вибропреобразователи АР 2082М зарегистрированы в реестре средств измерений РФ под № 49393-12
- Cочетание высоких значений осевой чувствительности, собственной частоты и ударной стойкости;
- Низкая чувствительность к электромагнитным полям;
- Встроенный предусилитель стандарта ICP;
- Широкий диапазон питающего напряжения и тока;
- Низкий уровень собственного шума;
- Возможность непосредственного подключения к анализатору спектра ZET 017.
| Параметр | Ед. измерения | Значение |
|---|---|---|
| Чувствительность |
|
100 мВ/g |
| Относительная поперечная чувствительность |
% |
< 5 |
| Частотный диапазон |
Гц |
0,5 - 10000 |
| Амплитудный диапазон |
g |
± 50 |
| Максимальный удар (пиковое значение) |
g |
± 100 |
| Ток питания |
мА |
2 - 20 |
| Напряжение питания |
В |
18 - 30 |
| Температурный диапазон |
°С |
-40 ... +125 |
| Материал корпуса |
|
нержавеющая сталь |
| Кабель (определяется при заказе, встроенный 2 м) |
м |
2 |
| Тип соединителя (определяется при заказе) |
|
AR09 – 3хBNC |
| Масса |
г |
26 |
Встроенный усилитель стандарта ICP (IEPE) позволяет непосредственно подключать их к анализаторам спектра ZET 017. Программное обеспечение ZETLAB, поставляемое с анализаторами спектра, позволяет без долгих настроек получить результаты измерений и вторичные параметры в графическом и численном виде, раскладывать сигнал на спектральные составляющие, строить автоматизированные системы управления и измерений.
