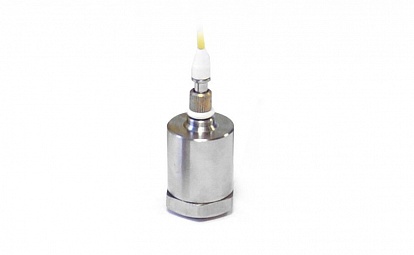

Акселерометр АР98
-
акселерометры общего назначения со встроенной электроникой;
-
чувствительность 30 - 500 мВ/g;
-
частотный диапазон: 0,5 - 10000 Гц.
Акселерометры АР98 предназначены для проведения испытаний на электродинамических вибростендах и ударных установках для измерения вибрационного и ударного ускорения в диагностических системах и при лабораторных исследованиях в условиях сильных электромагнитных полей.
ЭЛЕКТРИЧЕСКАЯ СХЕМА АКСЕЛЕРОМЕТРА АР98
Вибропреобразователи АР98 внесены в реестр средств измерений РФ под № 22561-07
- Сочетание высоких значений осевой чувствительности, собственной частоты и ударной стойкости;
- Низкая чувствительность к электромагнитным полям;
- Встроенный предусилитель стандарта ICP;
- Широкий диапазон питающего напряжения и тока;
- Низкий уровень собственного шума;
- Возможность непосредственного подключения к анализатору спектра ZET 017.
| Параметр | Ед. измерения | Значение |
|---|---|---|
| Чувствительность |
|
30, 100, 500 мВ/g |
| Чувствительность зависит от варианта исполнения |
|
|
| Относительная поперечная чувствительность |
% |
< 5 |
| Частотный диапазон |
Гц |
0,5 - 12000 |
| Амплитудный диапазон |
g |
±7, ±10, ±50, ±160 |
| Амплитудный диапазон зависит от варианта исполнения |
|
|
| Максимальный удар (пиковое значение) |
g |
± 1000 / 1500 |
| Ток питания (зависит от типа исполнения) |
мА |
2 - 20 |
| Напряжение питания |
В |
3,3...30 |
| Уровень постоянного напряжения на выходе (зависит от типа исполнения) |
В |
2...13 |
| Температурный диапазон |
°С |
-40 ... +125 |
| Материал корпуса |
|
нержавеющая сталь |
| Кабель (длина кабеля определяется при заказе, стандартная 2 м) |
|
BNC / 10-32UNF – BNC |
| Тип соединителя (определяется вариантом исполнения) |
|
BNC / 10-32UNF |
| Масса |
г |
25 / 40 |
| Масса зависит от типа исполнения | ||
Встроенный предусилитель стандарта ICP позволяет напрямую подключать акселерометр АР98 к анализаторам спектра ZET 017.
Сделать заказ и запросить дополнительную информацию по АР98 Вы можете здесь.
