Электропечь шахтная муфельная для закалки тонкостенных деталей типа СШОМ 1,7.3/10
СШОМ 1,7.3/10

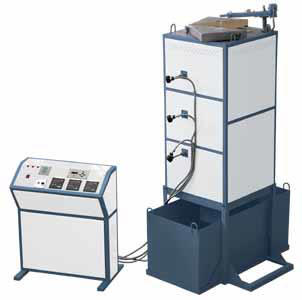

Электропечь шахтная муфельная СШОМ 1,7.3/10 в комплекте с закалочной ванной предназначена для закалки тонкостенных деталей (сильфоны, мембраны, пружины и т.д.) из различных сплавов с температурой нагрева до 1000°С при нагреве на воздухе.
Электропечи шахтного типа, с вертикальной загрузкой, состоят из одного модуля нагрева. Каркас модуля нагрева сварной, из металлических профилей, изнутри каркас обрамляет металлический кожух из листовой стали. Каркас снаружи закрывается декоративными панелями с вентиляционными отверстиями для естественной конвекции воздуха, охлаждения каркаса и выводов нагревателей. Изнутри кожуха размещается теплоизоляция (футеровка) образующая камеру нагрева. Футеровка выполнена из высокоэффективных теплоизоляциооных материалов с низкой плотностью и теплопроводностью производства фирмы «TERMAL CERAMIK», позволяющей осуществлять быстрые циклы нагрева и охлаждения камеры нагрева. Эффективная, современная теплоизоляция, позволяет снизить потери тепла и сделать электропечи достаточно экономичными.
Нагрев печей производится группой спиральных нагревателей стержневого типа из сплава «Суперфехраль», расположенных вдоль стен камеры нагрева.
В целях создания изотермического участка в средней части печи, камера нагрева разделена на три тепловые зоны с независимым управлением нагрева.
Электропечи оснащены системой автоматического управления температурным режимом по ПИД закону регулирования.
Система автоматического управления позволяет:
- Выводить электропечи на заданную температуру с заранее установленной мощностью и поддерживать ее на этом уровне бесконечно долго;
- Возможность автоматического сброса деталей по истечении времени выдержки;
- Сохранять в энергонезависимой памяти последние заданные значения режимов нагрева;
- Регистрировать температурные режимы в электронном виде(график) на регистраторе типа «Термодат»;
- Контролировать работу отдельных нагревателей или их групп с помощью трехканальных индикаторов тока.
Система управления электропечами предусматривает не только ведение требуемых режимов, но и обеспечивает защиту от аварийных и блокировку от недопустимых ситуаций. Аварийные ситуации сигнализируются на термоконтроллере.
Система автоматического управления электропечью полностью смонтирована в пульте управления установленного рядом и соединенного с печью кабелями.
| ТИП | Тмакс, °С | Рабочее пространство шир×дл×выс, мм | Габаритные размеры шир×дл×глуб, мм | Мощность / напряжение, кВт/В | Масса печи, кг |
| СШОМ 1,7.3/10 | 1000 | 170×170×300* | 1170×1045×2370 | 20/380 | 200 |
* - Длина зоны равномерного нагрева
