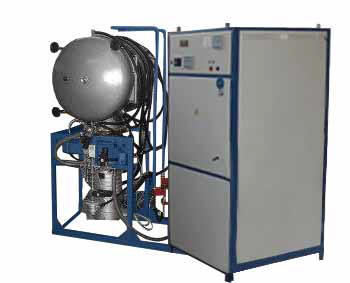

Электропечь камерная вакуумная типа СНВ 2.4.2/16
СНВ 2.4.2/16
Камерная вакуумная электропечь предназначена для проведения различных термических процессов (чистого отжига, дегазации, спекания, пайки и т.п.) в вакууме при температуре до 1600 °С и небольших газовыделениях, при которых не происходит взаимодействие среды остаточных газов с материалами нагревателей, экранной теплоизоляцией и другими элементами конструкции.
Вакуумная электропечь позволяет:
- провести безокислительный нагрев, т.е. нагрев при котором исключается взаимодействие с воздушной атмосферой;
- исключить взаимодействие нагреваемых материалов с защитными газами (по сравнению с безокислительным нагревом в защитных средах);
- провести технологические процессы, обеспечивающие получение материалов высокой чистоты.
Корпус вакуумной электропечи СНВ 2.4.2/16 - цилиндрический, герметичный, снабжен водоохлаждаемой рубашкой. С передней и задней стороны кожух печи закрывается эллиптическими поворотными водоохлаждаемыми крышками, которые притягиваются к кожуху накидными болтами. Обе крышки при закрытии уплотняются резиновыми прокладками.
В электропечи СНВ 2.4.2/16 используется экранная теплоизоляция. Такая изоляция легко дегазируется и не вносит в рабочее пространство печи загрязняющих веществ. Она имеет малую тепловую инерцию, что позволяет обеспечить высокие скорости нагрева и охлаждения.
Экранная изоляция рабочей камеры выполнена комбинированной. Каждая стенка экранной изоляции (рабочей камеры) набирается из пяти экранных листов. Два внутренних экрана выполнены из молибденового листа, остальные - из нержавеющего. Все экранные листы набираются в пакет с минимальным зазором между ними.
Нагреватель вакуумной электропечи является основным узлом, определяющим ее работоспособность и срок службы. В электропечи сопротивления СНВ 2.4.2/16 для увеличения срока службы нагревательные элементы изготавливаются зигзагообразными из вольфрамовой проволоки большого сечения. Для крепления нагревателей внутри рабочей камеры используется система их подвески, обеспечивающая надежную электрическую изоляцию от металлических экранов и кожуха печи.
На низкоомные вольфрамовые нагреватели подается ток пониженного напряжения от силового трансформатора. Пониженное напряжение также уменьшает возможность пробоя электрической изоляции в узлах подвески нагревателей.
Для создания необходимого рабочего вакуума в печи используется вакуумная система, состоящая из:
- механического вакуумного насоса;
- диффузионного паромасляного насоса;
- вакуумного затвора с электромеханическим приводом;
- вакуумных вентилей;
- натекателя.
Для измерения остаточного давления в электропечи применяется ионизационно-термопарный вакууметр Мерадат-ВИТ 19ИТ1. Датчиками вакууметра являются манометрические преобразователи: термопарный ПМТ-2 и ионизационный ПМИ-2, установленные в вакуумном блоке и на нагревательной камере.
| ТИП | Тмакс,°С | Рабочее пространство шир×дл×выс, мм | Габаритные размеры шир×дл×выс, мм | Мощность / напряжение, кВт/В | Масса, кг |
| СНВ 2.4.2/16 | 1600 | 200×400×200 | 1600×1950×1850 | 35/380 | 1200 |
Сделать заказ и запросить дополнительную информацию по СНВ 2.4.2/16 Вы можете здесь.
