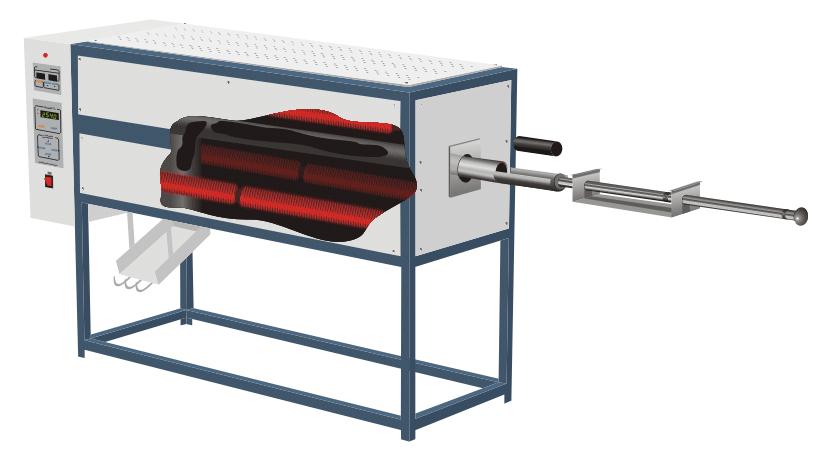

Электропечь трубчатая для нагрева под штамповку типа ПТН-0,6-40
Электропечь трубчатая нагревательная ПТН-0,6-40 предназначена для проведения нагрева деталей до заданной температуры в воздушной атмосфере.
Для нагрева деталей предназначена рабочая камера в виде металлической трубы из жаропрочной стали. Загрузочное отверстие рабочей трубы при работе электропечи может оставаться открытым либо может закрываться огнеупорной пробкой. Закрытые отверстия рабочей трубы повышают равномерность нагрева и снижают теплопотери.
Камера нагрева электропечи поделена на две независимые зоны нагрева. Рабочая труба, проходящая по центральной оси камеры нагрева через декоративные крышки, имеет на конце приемный лоток для сброса деталей наружу, под нижним концом трубы имеется приемный лоток для деталей, падающих из печи. В нижней части труба имеет теплоизолирующую шторку, которая предотвращает доступ холодного воздуха в печь.
В углах рабочей камеры параллельно рабочей трубе расположены проволочные нагреватели на керамических трубках, по четыре в каждой зоне.
Заготовки продвигаются по рабочей зоне печи ручным толкателем на длину одной заготовки с интервалом времени, задаваемым таймером.
Элекропечь имеет быстрый разогрев и равномерный нагрев трубы по зонам печи. Для электронного управления нагревомпечь оборудована термоконтроллером с цифровой индикацией температуры. При обрыве термопары и превышении температуры срабатывает защита, отключающая нагрев печи. Электропечь оснащена таймером, предназначенным для задания времени цикла загрузки и выгрузки заготовок.
Все электропечи поставляются в полностью собранном и футерованном виде с необходимым силовым и регулирующим оборудованием, которое смонтировано в силовом блоке.
| ТИП | Тмакс, °С | Диаметр зоны нагрева,мм | Длина зоны нагрева,мм | Габаритные размеры шир×выс×глуб**, мм | Мощность / напряжение, кВт/В | Масса, кг |
| ПТН-0,6-40 | 600 | 40 | 400×2 | 1220×810×520 | 4/220 | 120 |
** - габаритные размеры с силовым блоком
