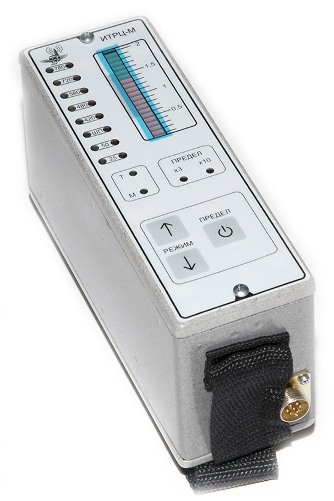

Индикатор тока рельсовых цепей ИТРЦ-М
ИТРЦ-М. Назначение
ИТРЦ-М (индикатор тока рельсовых цепей) предназначен для:
- индикации частоты сигнального тока в рельсовой линии
- относительной оценки изменения уровня сигнального тока на выбранной частоте в рельсовой линии
- индикации намагниченности (магнитной индукции) рельсовых стыков
- оценки правильности временных параметров кодовых сигналов (по первому интервалу сигналов «Ж» и «З»).
ИТРЦ-М применяется для оперативного определения причин нарушения нормальной работы рельсовых цепей железных дорог индуктивным методом, как при помощи встроенной антенны, так и при помощи внешних токовых клещей, входящих в комплект поставки индикатора, позволяющих в значительной степени расширить функциональные возможности изделия, что дополнительно облегчает поиски неисправностей рельсовых цепей.
ИТРЦ-М. Основные параметры индикатора
|
Частота входного сигнала, Гц |
Затухание, не менее, дБ |
Диапазоны сигнальных токов в рельсовой линии, А |
||
|
на частоте соседнего канала |
на частоте гармоник тягового тока |
усиление минимальное |
усиление максимальное |
|
|
25±0,25 |
40 |
- |
1-20 |
0,1-2,0 |
|
50±0,5 |
40 |
- |
1-20 |
0,1-2,0 |
|
175±2 по заказу |
40 |
20(150 Гц) |
1-20 |
0,1-2,0 |
|
4540-5550(ШП) |
40 |
- |
0,1-2 |
0,1-0,2 |
|
420±2 |
40 |
40(350,450 Гц) |
0,1-2 |
0,01-0,2 |
|
480±2 |
40 |
40 (450 Гц) |
0,1-2 |
0,01-0,2 |
|
580±3 |
40 |
- |
0,1-2 |
0,01-0,2 |
|
720±4 |
40 |
- |
0,1-2 |
0,01-0,2 |
|
780±4 |
40 |
- |
0,1-2 |
0,01-0,2 |
- оценка намагниченности в диапазоне 0...20 мТл
- оценка величины первого интервала в диапазоне 60…250 мс.
Рабочие условия применения ИТРЦ-М:
-температура окружающего воздуха от минус 30 до 40ºС;
-относительная влажность до 98% при температуре 25ºС;
Питание индикатора осуществляется от автономного источника
постоянного тока.
Напряжение питания 6 - 9 В, ток потребления не более 50 мА.
Масса ИТРЦ-М не более 0,7 кг.
Габаритные размеры: 155 х 52 х 85 мм
Достоинства ИТРЦ-М(индикатор тока рельсовых цепей) перед аналогичными приборами других производителей:
- цифровая обработка сигналов, обеспечивающая высокую стабильность параметров
индикатора во всём интервале рабочих температур;
- яркая и удобная светодиодная шкала;
- наглядное отображение режимов измерения;
- удобное управление;
- мгновенная индикация частоты сигнального тока;
- высокая помехозащищенность;
- безынерционность при индикации (измерении) тока в рельсовой цепи;
- ударопрочный корпус.
ИТРЦ-М. Комплектность
Комплектность (базовый вариант)
- индикатор ИТРЦ-М
-аккумулятор (ААА) - 6 шт.
- зарядное устройство
-руководство по эксплуатации
Опционально:

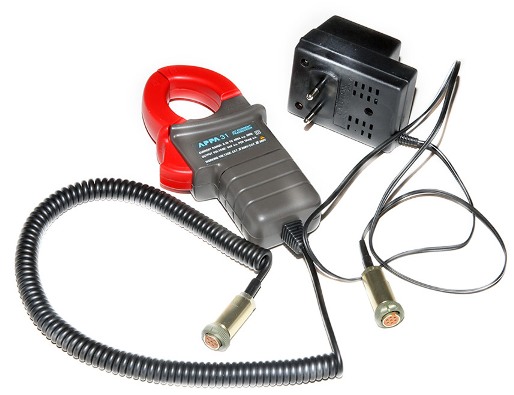

- преобразователь тока (токовые клещи)
Сделать заказ и запросить дополнительную информацию по ИТРЦ-М Вы можете здесь.
