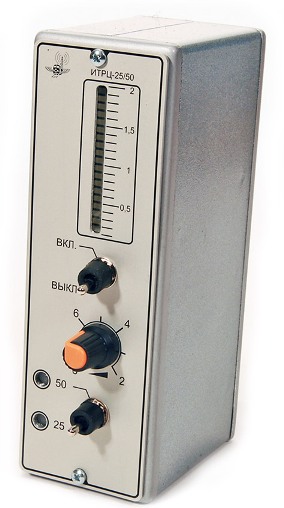

Индикатор тока рельсовых цепей ИТРЦ-25/50
ИТРЦ-25/50. Назначение
ИТРЦ-25/50 (индикатор тока рельсовых цепей) предназначен для индикации частоты сигнального тока в рельсовой линии и относительной оценки изменения уровня сигнального тока на выбранной частоте(25 или 50 Гц) в рельсовой линии. ИТРЦ-25/50 применяется для определения причин нарушения нормальной работы рельсовых цепей железных дорог индуктивным методом.
ИТРЦ-25/50. Основные параметры индикатора
|
Частота входного сигнала, Гц |
Затухание, не менее, дБ |
Диапазоны сигнальных токов в рельсовой линии, А |
||
|
на частоте соседнего канала |
на частоте гармоник тягового тока |
усиление минимальное |
усиление максимальное |
|
|
25±0,25 |
31 |
- |
0,8-4,0 |
0,2-2,0 |
|
50±0,5 |
31 |
- |
0,8-4,0 |
0,2-2,0 |
Рабочие условия применения ИТРЦ-25/50:
-температура окружающего воздуха от минус 30 до 40ºС;
-относительная влажность до 98% при температуре 25ºС;
Питание ИТРЦ-25/50 осуществляется от автономного источника постоянного тока.
Напряжение питания 6 - 9 В, ток потребления не более 20 мА.
Масса ИТРЦ-25/50 не более 0,7 кг.
Габаритные размеры ИРЦ-ЖАИС: 155 х 52 х 120 мм.
Достоинства ИТРЦ-25/50(индикатор тока рельсовых цепей) перед аналогичными приборами других производителей:
- мгновеннгая индикация частоты сигнального тока;
- высокая помехозащищенность;
- безынерционность при индикации (измерении) тока в рельсовой цепи;
- ударопрочный корпус.

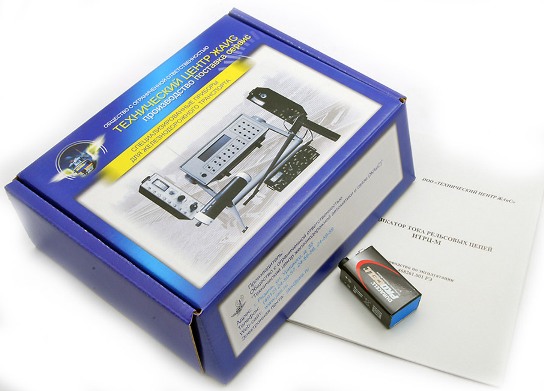

ИТРЦ-25/50. Комплектность
Заменяет снятый с производства индикатор ИРЦ-25/50
