Прибор контроля разности фаз ПКРФ-ЖАИС
ПКРФ-ЖАИС. Назначение

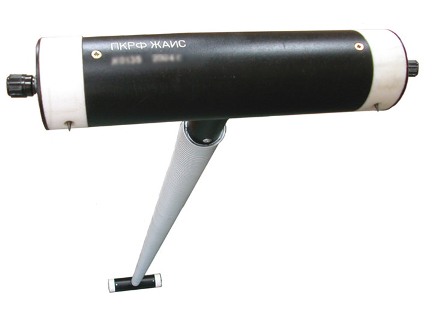

ПКРФ-ЖАИС предназначен для проверки рельсовых цепей на правильность чередования полярности. ПКРФ-ЖАИС представляет собой металлическую штангу, покрытую изоляционным материалом. На концах штанги укреплены конические контакты из закаленной стали, обеспечивающие надежный электрический контакт при любом состоянии рельсов. Для обеспечения техники личной безопасности в транспортном состоянии контакты ввернуты в тело штанги. На одном конце штанги вмонтированы два светодиода соответственно зеленого и красного цветов.
ПКРФ-ЖАИС позволяет производить проверку чередования полярности между двухниточными рельсовыми цепями, двухниточными и однониточными, однониточными между собой, на съездах спаренных стрелок и других параллельных ответвлениях, как оборудованных, так и не оборудованных путевыми реле.
Способы применения ПКРФ-ЖАИС:
С помощью отвертки вывернуть конические контакты и наложить
их по обе стороны изолирующих стыков. В случае правильного чередования
полярности загорается зеленый светодиод, неправильном чередовании - красный. В
отдельных случаях, когда фазовые соотношения какой-либо рельсовой цепи
расстроены (угол значительно отличается от нормативного) могут загораться
одновременно два светодиода. В этом случае необходимо выявить и устранить
неисправность.
При наличии "ступеньки" в изолирующем стыке или
смещения (разбежки) одного изолирующего стыка по отношению к другому
используется выносной контакт, подключаемый к специальному зажиму в штанге.
Модификация прибора ПКРФ-Ш кроме вышеописанного назначения
позволяет проверять рельсовые цепи на шунтовую чувствительность посредством
шунтирующего сопротивления 0,06 Ом. При этом обеспечивается надежный контакт
индикатора с рельсом при любом состоянии рельса.
- габариты, мм : 1666х220х65
- вес, кг: 2,1
- чувствительность, В : 0,27
- рабочая частота, Гц: 25, 50
ПКРФ-ЖАИС выпускается взамен ИПЧП.
ПКРФ-ЖАИС разработан по заказу ОАО "РЖД" и официально разрешен к применению на железнодорожном транспорте
