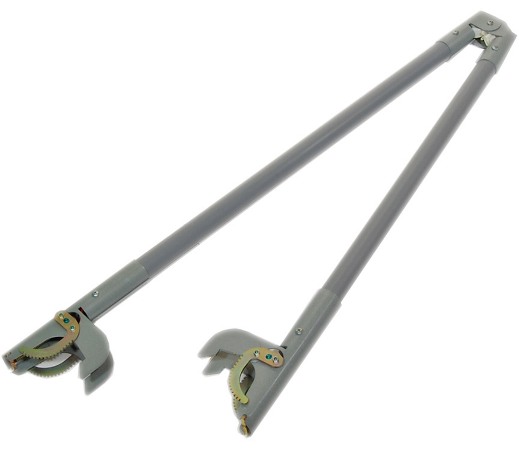

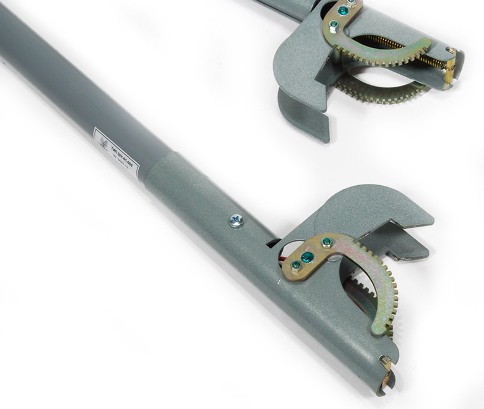

Шунт нормативный ШУ-01-006Р
ШУ-01-006Р. Назначение
Шунт
токовый ШУ-01-006Р предназначен для проверки электрических рельсовых цепей
железных дорог с шириной колеи между внутренними гранями головок рельсов 1512
…1548 мм на шунтовую чувствительность путем наложения на поверхность рельсов.
Шунт токовый типа ШУ-01-006Р предназначен для работы при температуре окружающего
воздуха от минус 30 до 40оС. относительной влажности воздуха от 30 до
80 % и амплитудном значении напряжения между рельсами не более 3 В.
ШУ-01-006Р. Основные технические данные
|
Наименование параметра |
Значения |
|
Значения тока через шунт, А |
0,2…20 |
|
Электрическое сопротивление переменному току частотой 25…800 Гц при температуре минус 3 0°С при температуре 10°С при температуре 40°С |
0,06 ± 0,003 0,06 ± 0,003 0,06 ± 0,003 |
|
Сопротивление изоляции между корпусом и цепью прохождения тока, МОм |
не менее 2 |
|
Габаритные размеры, мм |
1742 х 60 х 140 |
|
Длина в сложенном состоянии, мм |
950 |
Масса не более, кг |
2 |
ШУ-01-006. Особенности
По сравнению с шунтом ШУ-01М-00 токовый шунт ШУ-01-006Р имеет следующие преимущества:
1. Надежную контактную систему
2. Стабильное ( в диапазоне температур от минус 30 до плюс 40 град. С) сопротивление шунтаравное 0,06 ± 0,003 Ом
3 . В 1,5 раза меньшую индуктивность шунта, что обеспечивает стабильность характеристик в диапазоне частот (особенно при работе в тональных рельсовых цепях).
Сделать заказ и запросить дополнительную информацию по ШУ-01-006Р Вы можете здесь.
