Шунт нормативный ШУ-01-006ИР
ШУ-01-006ИР. Назначение
Шунт
токовый ШУ-01-006 /1 предназначен
для проверки электрических рельсовых цепей железных дорог с шириной колеи между
внутренними гранями головок рельсов 1512 …1548 мм на шунтовую чувствительность
путем наложения на поверхность рельсов.
Шунт токовый типа ШУ-01-006ИР предназначен для работы при температуре
окружающего воздуха от минус 30 до 40оС. относительной влажности
воздуха от 30 до 80 % и амплитудном значении напряжения между рельсами не более
3 В.

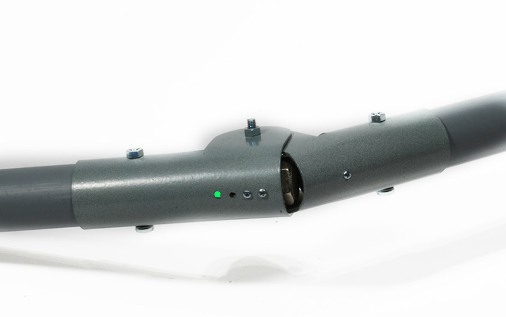

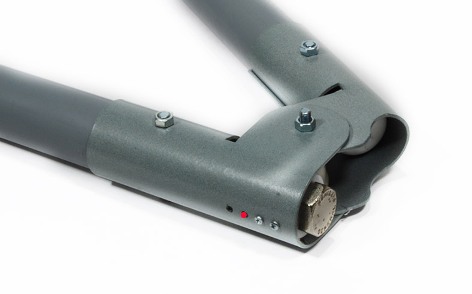

Модификация ШУ-01-006ИР отличается от ШУ-01-006 наличием устройства индикации тока, протекающего через шунт при замыкании им рельсовой цепи. Применение данного устройства позволяет оперативно определить надежность замыкания рельсовой цепи шунтом, что сокращает время на работы, связанные с обслуживанием рельсовых цепей. Устройство способно работать как на рельсовых цепях с сигнальными частотами 25 и 50 Гц, так и на тональных.
ШУ-01-006ИР. Основные технические данные
|
Наименование параметра |
Значения |
|
Значения тока через шунт, А |
0,2…20 |
|
Электрическое сопротивление переменному току частотой 25…800 Гц при температуре минус 3 0°С при температуре 10°С при температуре 40°С |
0,06 ± 0,003 0,06 ± 0,003 0,06 ± 0,003 |
|
Сопротивление изоляции между корпусом и цепью прохождения тока, МОм |
не менее 2 |
|
Габаритные размеры, мм |
1742 х 60 х 140 |
|
Длина в сложенном состоянии, мм |
950 |
Масса не более, кг |
2 |
Технические характеристики индикаторного устройства:
- рабочий диапазон частот, Гц : 20-800
- величина тока зажигания, мА: 180-220
- ток потребления в режиме покоя, мА: не более 1
ШУ-01-006ИР. Особенности
По сравнению с шунтом ШУ-01М-00 токовый шунт ШУ-01-006ИР имеет следующие преимущества:
1. Надежную контактную систему
2. Стабильное ( в диапазоне температур от минус 30 до плюс 40 град. С) сопротивление шунтаравное 0,06 ± 0,003 Ом
3 . В 1,5 раза меньшую индуктивность шунта, что обеспечивает стабильность характеристик в диапазоне частот (особенно при работе в тональных рельсовых цепях).
4. Наличие индикатора, позволяющего проконтролировать факт шунтирования рельсовой цепи.
5. Наличие индикатора, позволяющего проконтролировать состояние источника питания
Сделать заказ и запросить дополнительную информацию по ШУ-01-006ИР Вы можете здесь.
