АИП-ЖАИС

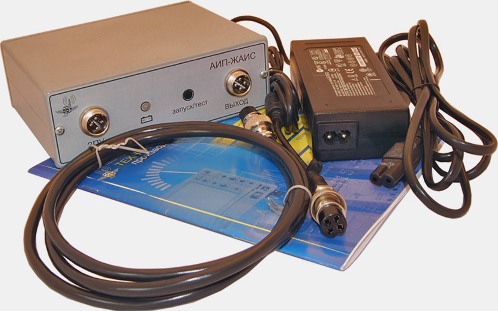

 Автономный источник питания АИП-ЖАИС

АИП-ЖАИС. Назначение

АИП-ЖАИС (далее устройство) предназначено для автономного питания аппаратуры с напряжением питания 12 В, и представляет из себя аккумуляторную батарею, зарядное устройство и систему контроля состояния аккумуляторной батареи объединённые в одном корпусе.

Устройство может быть использовано в полевых условиях для:

 -  автономного освещения;

 -  питания различной бытовой аппаратуры (телевизоры, приёмники и т.п.);

 - питания технологического оборудования (приборы и устройства, имеющие универсальное питание);

 - для зарядки мобильных средств связи.

 Если ток потребления нагрузки не превышает 300 мА, то АИП-ЖАИС  может использоваться в качестве источника бесперебойного питания.

АИП-ЖАИС. Функциональные возможности
В устройстве предусмотрены:

 -  средства защиты от перегрузок по току;

 -  средства защиты от глубокого разряда аккумуляторной батареи;

 -  контроль процесса заряда батареи, что позволяет увеличить надёжность, безопасность и долговечность устройства.

Предусмотрено автоматическое отключение напряжения на выходных клеммах устройства при отсоединении кабеля питания нагрузки с целью исключения случайного разряда аккумуляторной батареи в процессе его хранения и транспортировки

АИП-ЖАИС. Технические характеристики

Номинальное напряжение на выходе прибора, В-  12
Максимальный ток потребления нагрузки, А-  3,5
Ёмкость аккумуляторной батареи, А/ч -  4,5
Габаритные размеры, мм - 155х53х148
Вес не более, кг-  1,9

АИП-ЖАИС. Работа устройства

Подсоединение устройства к нагрузке осуществляется к разъему «ВЫХОД» кабелем из комплекта устройства, соблюдая полярность.

При первом включении нагрузки необходимо нажать на кнопку «СТАРТ/ТЕСТ». При удержании этой кнопки можно визуально контролировать состояние батареи, которое отображается светодиодным индикатором в соответствии с таблицей 1.

В случае перегрузки по току батареи устройство автоматически отключится от нагрузки.

  В процессе разрядки, когда батарея почти разряжена, начинает мигать светодиод, и при полном разряде устройство отключит нагрузку.

При подключении к разъему «ЗПУ» зарядно-питающего устройства, начинается процесс зарядки аккумуляторной батареи, что сигнализируется светодиодом в соответствии с таблицей 1.

Полный цикл зарядки аккумулятора продолжается примерно 15 часов. По истечению этого времени процесс зарядки автоматически прекратиться.

При постоянно подключённом зарядно-питающем устройстве и токе потребления нагрузки не более 300 мА возможно применение АИП-ЖАИС в качест- ве источника бесперебойного питания.При наличии сетевого напряжения питания, нагрузка питается от сети посредством зарядно-питающего устройства. В случае исчезновении сетевого напряжения питания, нагрузка начинает питаться от батареи АИП-ЖАИС. Таким образом обеспечивается непрерывное питание нагрузки.
