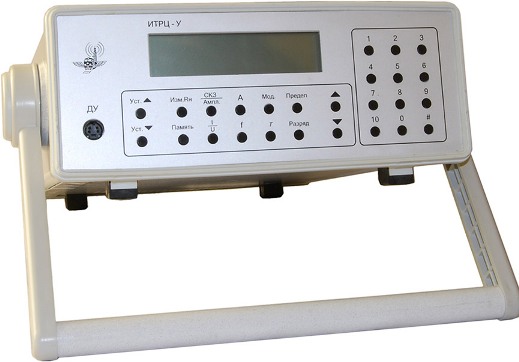

Установка для калибровки и проверки работоспособности приборов серии ИТРЦ ИТРЦ-У
ИТРЦ-У. Назначение и технические характеристики
Установка ИТРЦ-У предназначена для испытания и проверки приборов ТРЦ таких как ИТРЦ-ЖАиС.
Она представляет
собой программируемый генератор тока и напряжения с возможностью задачи
амплитуды тока (колебания) протекающего через выходные зажимы (индуктивный
метод) и амплитуды напряжения на выходных зажимах (контактный способ). При этом
также возможна установка временных параметров модуляции основного
колебания.
Основные характеристики установки:
Диапазон выходных токов (СКЗ), А
0…10,5
Количество поддиапазонов выходного тока - 3:
0 … 999 мА с шагом установки 1 мА
1 … 9,99 А с шагом установки 0,01 А
для СКЗ и постоянного тока: 10 … 10,5 А с шагом установки 0,1 А
для амплитудного значения: 10 … 15 А с шагом установки 0,1 А
Диапазон выходных напряжений (СКЗ), В
0…10,5
Количество поддиапазонов выходного напряжения - 3:
0 … 999 мВ с шагом установки 1 мВ
1 … 9,99 В с шагом установки 0,01 В
для СКЗ и постоянного напряжения: 10 … 10,5 В с шагом установки 0,1 В
для амплитудного значения:10 … 15 В с шагом установки 0,1 В
Диапазон сопротивления нагрузки в режиме генератора тока, Ом
0 … 0,3
Диапазон сопротивления нагрузки в режиме генератора напряжения, Ом
3 … ∞
Погрешность установки выходных величин не более, МЗР 1
Нестабильность выходных величин в интервале рабочих температур не более,
% 1
Диапазон частот выходного синусоидального сигнала (основного колебания),
Гц 0;
10…11000
Количество поддиапазонов частот - 3:
0; 10 … 999,99 Гц с шагом установки 0,01 Гц
1000.0 … 9999,9 Гц с шагом установки 0,1 Гц
10,000 … 11,000 кГц с шагом установки 1 Гц
Погрешность установки частоты не хуже, Гц
0,001
Коэффициент гармоник выходного синусоидального сигнала на частоте 1 КГц не
более, %
0,1
Диапазон задачи временных параметров модуляции, с
0,001…9,999 с шагом 0,001
Точность установки временных параметров, с
0,0001
Количество задаваемых точек модуляции не более 16
Диапазон рабочих температур, ºС
+10 … +35
Питание от сети переменного тока напряжением, В
220 ±частотой, Гц 50
Габаритные размеры (ШxВxГ), мм
245 x 105 x 350
Вес не более, кг
5
Автоматический контроль и поддержание заданных выходных величин (при
изменении нагрузки)
Отображение информации на символьном ЖК индикаторе
Память на 16 предустановок

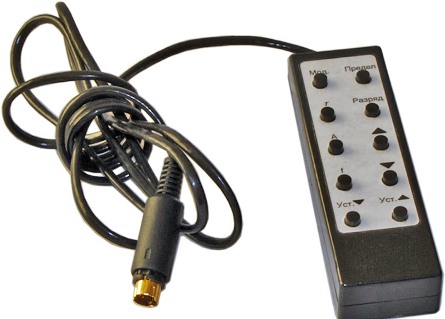

Наличие проводного ДУ
Возможность управления, настройки и калибровки с помощью ПЭВМ

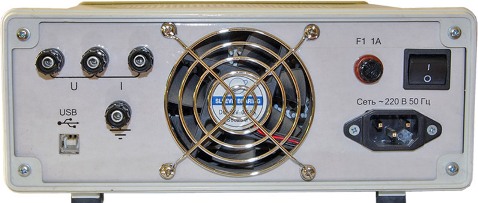

(интерфейс USB)
