Измеритель временных параметров кодов ИВП-АЛСН м-Е
ИВП-АЛСН м-Е. Назначение
Прибор предназначен для проведения измерений при эксплуатации и ремонте устройств железнодорожной автоматики и телемеханики в цеховых и полевых условиях.
ИВП-АЛСН м-Е. Функциональные возможности
Прибор обеспечивает измерение и индикацию временных параметров кодовых сигналов
АЛСН в виде:
- периодически замыкающихся и размыкающихся свободных контактов КПТ и кодовых
реле;
- импульсов напряжения постоянного тока положительной полярности на обмотках
реле, питаемых постоянным током, контактах реле;
- импульсов напряжения переменного тока (в рельсовых цепях, на приёмных катушках
локомотива, на обмотках реле, питаемых переменным током и т.п.);
- импульсов переменного тока частотой 25 Гц, 50 Гц и 75 Гц, протекающих по
рельсам.
Прибор обеспечивает измерение и индикацию интервала времени между двумя
сигналами «Пуск» и «Стоп», в том числе времени замедления сигнальных и других
реле на отпадание якоря, в виде:
- появления и/или пропадания напряжения переменного тока частотой 50 Гц;
- появления и/или пропадания напряжения постоянного тока положительной и/или
отрицательной полярности;
- замыкающихся и/или размыкающихся свободных контактов реле.
Прибор обеспечивает измерение интервала времени с любыми комбинациями всех
вышеуказанных видов сигналов «Пуск» и «Стоп».
Прибор обеспечивает :
обнаружение и индикацию наличия несущей частоты 174,38 Гц сигналов АЛС-ЕН;
декодирование и индикацию типа кода сигналов АЛС-ЕН с двукратной фазоразностной
модуляцией, модулируемых по первому и второму подканалам шестнадцатью кодовыми
комбинациями в виде модифицированного кода Бауэра
Прибор обеспечивает декодирование типа кода сигналов АЛС-ЕН контактным способом
и с помощью внешнего индуктивного датчика и индикацию показателей движения по
декодированным сигналам АЛС-ЕН.
Прибор предназначен для эксплуатации при температуре окружающего воздуха: от
минус 20 ° С до + 40 ° С.
ИВП-АЛСН м-Е. Основные технические характеристики
Диапазон измерения временных параметров
кодовых сигналов АЛСН: 60 мс – 1999 мс.
Диапазон рабочих значений амплитуды импульсов кодовых
сигналов АЛСН напряжения постоянного тока положительной полярности: 3 В – 100 В.
Диапазон действующих рабочих значений напряжения импульсов кодовых сигналов АЛСН напряжения переменного тока частотой 25 Гц, 50 Гц и 75 Гц: от 0,2 В до 240 В.
Диапазон действующих рабочих значений силы тока импульсов переменного тока
кодового сигнала АЛСН при измерениях с использованием индуктивного датчика:
- от 0,5 А до 2 А при частоте 25 Гц и 75 Гц;
- от 0,5 А до 15 А при частоте 50 Гц.
Предел допускаемой основной погрешности измерения длительности элементов
кодового сигнала АЛСН не превышает:
- при измерении временных параметров кодовых сигналов АЛСН на свободных
контактах реле и обмотках реле в режиме импульсов напряжения постоянного тока ±
2 мс;
- при измерении временных параметров кодовых сигналов АЛСН на элементах
рельсовых цепей в режиме импульсов напряжения переменного тока при частоте
сигнального тока 50 Гц и 75 Гц ± 5 мс;
- при измерении временных параметров кодовых сигналов АЛСН на элементах
рельсовых цепей в режиме импульсов напряжения переменного тока при частоте
сигнального тока 25 Гц ± 10 мс;
- при измерении временных параметров кодовых сигналов АЛСН индуктивным методом
при частоте сигнального тока 75 Гц ± 8 мс;
- при измерении временных параметров кодовых сигналов АЛСН индуктивным методом
при частоте сигнального тока 25 Гц и 50 Гц ± 12 мс;
Входное сопротивление прибора по входу измерения кодовых сигналов АЛСН, не менее: 300 кОм.
Прибор имеет два режима измерения кодовых сигналов АЛСН:
- режим непосредственного измерения;
- режим измерения с усреднением.
Диапазон значений измеряемого интервала времени между двумя сигналами «Пуск» и «Стоп»: от 20 мс до 10 с.
Диапазон действующего значения напряжения переменного тока частотой 50 Гц сигналов «Пуск» и «Стоп»: от 3 В до 220 В.
Диапазон действующего значения напряжения постоянного тока сигналов «Пуск» и «Стоп»: от ± 3 В до ± 220 В (любой полярности).
Предел допускаемой основной погрешности измерения интервала времени не превышает: ± 10 мс.
Входное сопротивление прибора по входу сигнала «Пуск» и входное сопротивление по входу сигнала «Стоп», не менее: 300 кОм.
Активное сопротивление между входами сигналов «Пуск» и входами сигнала «Стоп» (уровень гальванической развязки), не менее: 100 МОм.
Прибор обеспечивает декодирование и индикацию типов кодов сигналов АЛС-ЕН при значениях частоты несущего сигнала (174,38 ± 0,2) Гц.
Прибор обеспечивает индикацию служебной информации (показателей движения) по декодированным сигналам АЛС-ЕН.
Прибор обеспечивает обнаружение несущей частоты сигнала АЛС-ЕН при значениях частоты (174,38 ± 6) Гц.
Диапазон напряжений входного сигнала АЛС-ЕН –от 1 В до 150 В.
Вид входного сигнала АЛС-ЕН – синусоидальный или типа «меандр».
Входное сопротивление прибора в режиме контроля сигналов АЛС-ЕН, не менее 300 кОм.
Прибор обеспечивает индикацию на дисплее:
- поступления входного сигнала;
- настройки прибора на вид входного сигнала;
- наименования измеряемого элемента кода и периода кодового сигнала АЛСН;
- измеренного значения элемента кодового сигнала АЛСН;
- включения режима измерения кодового сигнала АЛСН с усреднением;
- переход состояния сигналов «Пуск» и «Стоп»;
- измеренного значения интервала времени;
- типа кода сигнала АЛС-ЕН;
- показателей движения по декодированным сигналам АЛС-ЕН;
- подключения внешнего индуктивного датчика;
- снижения напряжения автономного источника питания до минимально допускаемого
значения.
Прибор обеспечивает звуковую индикацию прохождения измеряемых и контролируемых сигналов, а также изменения режимов работы прибора.
Прибор допускает непрерывную работу в нормальных условиях в течение восьми часов с сохранением своих технических характеристик.
Время установления рабочего режима прибора с момента включения питания, не более 10 с.
Время измерения временных параметров кодовых сигналов АЛСН с момента подачи сигнала, не более 10 с.
Прибор обеспечивает измерение временных параметров кодовых сигналов АЛСН в виде импульсов напряжения переменного тока по уровню 0,5.
Прибор обеспечивает свои технические характеристики при питании его от четырёх гальванических элементов с напряжением каждого элемента от 0,8 В до 1,5 В.
Ток потребления при номинальном напряжении каждого элемента питания 1,5 В, не более 10 мА.
Масса прибора, не более: 0,5 кг.
Габаритные размеры прибора: 200 x 100 x 50 мм.
ИВП-АЛСН. Модификации
Прибор производится в двух исполнениях:

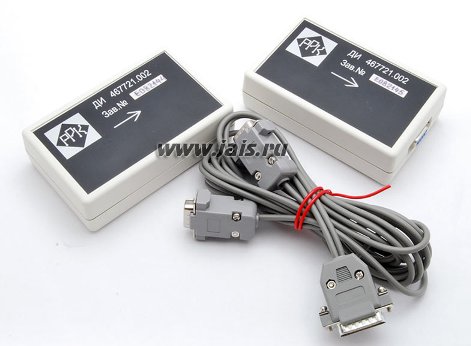

- с датчиками индуктивными – исполнение ИВП-АЛСНм-Е.
- без датчиков индуктивных – исполнение ИВП-АЛСНм-И.
ИВП-АЛСНм-Е. Комплектность
