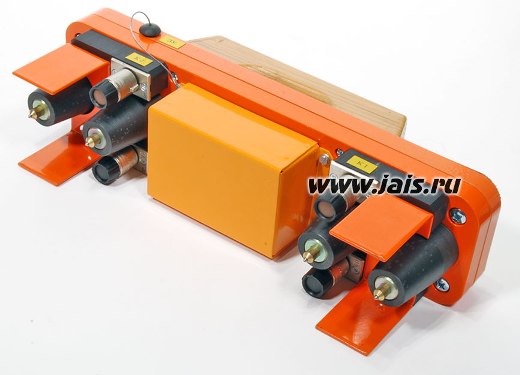

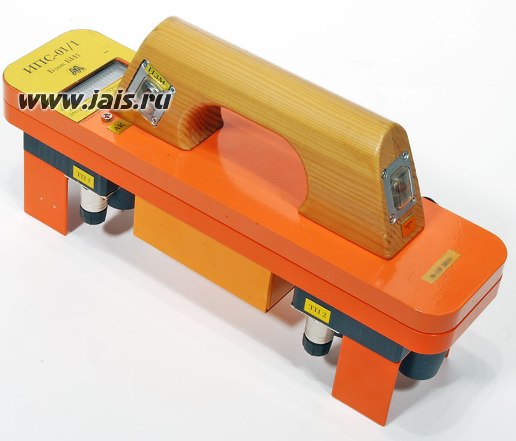

Измеритель переходного сопротивления рельсовых стыков ИПС-01
ИПС-01. Назначение
Измерители ИПС-01 предназначены для измерения переходного сопротивления рельсовых стыков и элементов подключения силовых электрических контактов (элементов подключения дроссель-трансформаторов и дросселей), асимметрии тягового тока (тока и коэффициента асимметрии).
ИПС-01. Область применения
Приборы имеют исполнения ИПС-01/1 и ИПС-01/2, отличающиеся областью применения.
Прибор в исполнении ИПС-01/1 предназначен для эксплуатации на участках железной
дороги с автономной и электрической тягой постоянного тока.
Прибор в исполнении ИПС-01/2 предназначен для эксплуатации на участках железной
дороги с автономной и электрической тягой переменного тока.
Приборы позволяют измерять следующие переходные сопротивления:
-рельсовый стык;
-рельс - штепсель дроссельной перемычки;
-штепсель -провод дроссельной перемычки;
-рельс - провод дроссельной перемычки;
-шина - вывод обмотки дросселя;
-шина - провод дроссельной перемычки;
-вывод обмотки дросселя - провод дроссельной перемычки;
-междроссельная перемычка - отсасывающий кабель электропитания.
ПриборыИПС-01/1 и ИПС-01/2могут
быть также использованы для измерения переходных сопротивлений других силовых
контактных соединений с конструктивными и электрическими параметрами,
допускающих применение приборов.
ПриборыИПС-01/1 и ИПС-01/2относятся к переносным изделиям с питанием от встроенного аккумулятора инвариантного к положению прибора при проведении измерений и транспортировке.
ИПС-01. Технические характеристики
|
Диапазоны измерений: |
|
|
переходного сопротивления |
от 25 до 500 мкОм от 0,5 до 10 мОм |
|
тока асимметрии прибором ИПС-01/1 |
от 0 до 120 А |
|
тока асимметрии прибором ИПС-01/2 |
от 0 до 20 А |
|
коэффициента асимметрии прибором ИПС-01/1 |
от 0 до 10 % |
|
коэффициента асимметрии прибором ИПС-01/2 |
от 0 до 5 % |
|
Погрешность прибора при измерении: |
|
|
переходного сопротивления R и |
±(5 мкОм + 0,025 R и ) ±(0,02 мОм + 0,025 R и ) |
|
токов асимметрии |
± 5 % |
|
коэффициента асимметрии |
± 0,5 % |
|
Допустимое значение тягового тока при проведении измерений: |
|
|
при тяге постоянного тока |
1000 А |
|
при тяге переменного тока |
300 А |
|
Температурный рабочий диапазон |
от минус 40 до плюс 50 °С |
|
Количество измерений переходного сопротивления между зарядами аккумулятора, не менее: |
|
|
при температуре плюс 20 °С |
500 |
|
при температуре минус 20 °С |
200 |
|
при температуре минус 40 °С |
50 |
|
Габаритные размеры, мм: |
|
|
блок измерительный |
355х181х91 |
|

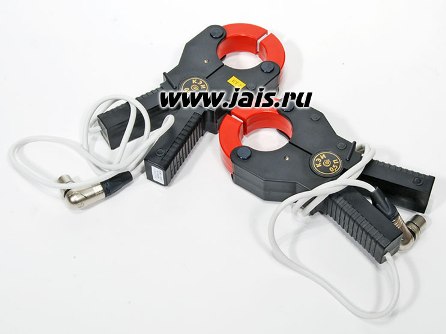

токовые клещи |
210х71х28 |
|
Масса, кг: |
|
|
блок измерительный |
3,5 |
|
токовые клещи |
0,5 |
|
Жидкокристаллический индикатор емкостью 2х16 знакомест |
|

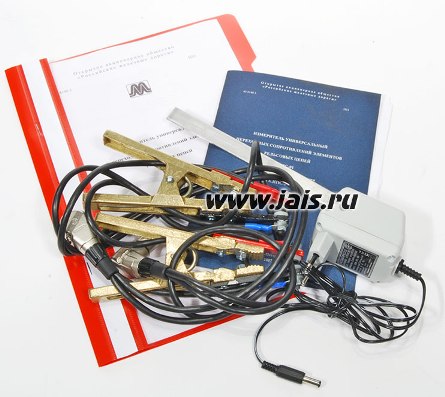

ИПС-01. Комплектность
Сделать заказ и запросить дополнительную информацию по ИПС-01 Вы можете здесь.
