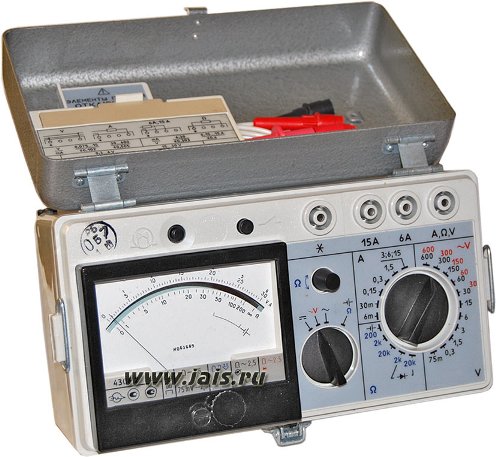

Прибор комбинированный 4306 (4306.1, 4306.2)
4306 (4306.1, 4306.2). Назначение
Заменяет Ц4380М, ЭК4306 и имеет более широкие функциональные возможности.
4306 предназначен для измерения:
- силы и напряжения постоянного тока, в т.ч. силы и напряжения сигналов кодовых рельсовых цепей (в форме однополярных прямоугольных импульсов - с помощью механического поводка);
- среднеквадратического
значения напряжения и силы переменного тока синусоидальной и несинусоидальной
форм с коэффициентом искажений до 30 % (далее сигналов сложной формы), в т.ч.
среднеквадратического значения силы и напряжения переменного тока сигналов
кодовых рельсовых цепей на частотах 25;
- 50
и 75 Гц (без учета пауз между импульсами - с помощью механического поводка),
среднеквадратического значения силы и напряжения переменного тока сигналов
тональных рельсовых цепей с амплитудой манипуляций 8 или 12 Гц в диапазоне
420-5555 Гц и фазоманипулированных сигналов на частоте 175 Гц;
- сопротивления постоянному току.
Также обеспечивается измерение среднеквадратического значния сигналов кодовых рельсовых цепей на частотах 25; 50 и 75 Гц с помощью электронного поводка.
Прибор 4306 применяется при ремонте и эксплуатации технических средств железнодорожного транспорта, в т.ч. устройств сигнализации, централизации и блокировки.
Прибор,
изготавливаемый для работы в макроклиматических районах с умеренно-холодным
климатом, имеет исполнение УХЛ 1.1 по ГОСТ 15150, при этом диапазон температур
рабочих условий применения от минус 30 до плюс 40 °С.
4306 (4306.1, 4306.2).Основные параметры прибора
| Измеряемая величина | Диапазоны измерений (в скобках класс точности) |
| Сила постоянного тока | 6;30 мА;0,15;0,3;1,5;3;6;15 А (±1,5 % (с механическим поводком + 5 %)) |
| Сила переменного тока (с электронным преобразователем СКЗ) | 6; 30 мА;0,15;0,3;1,5;3;6;15 А (±2,5 % (с механическим и электронным поводком (4306. 1) ±5%))4306 |
| Напряжение постоянного тока | 0,075;0,3;1,5;3;6;15; 30;60;150;300;600 В (±1,5 % (с механическим поводком ± 5 %)) |
| Напряжение с электронным переменного преобразователем СКЗ | 0,075;0,3;1,5;3;6;15;30;60;150;300;600 В (±2,5 % (с механическим и электронным поводком(4306. 1) ±5 %)) |
| тока без электронного преобразователя | 30;60;150;300;600 В (±2,5 % (с механическим поводком ± 5 %)) |
| Сопротивление постоянному току | 200Ом ; 2; 20; 200 кОм ; 2 МОм (±2, 5 % ) |
| Входное сопротивление вольтметра | до 30 В - 10 кОм /V; от 60 В и выше - 2 кОм /V |
| Частотный диапазон | 25; 45-1 75-1 000-3000-1 5000-30000 Гц (подчеркнутое- нормальная область частот) |
| Температура окружающей среды | от минус 10 до +40 ° С |
| Относительная влажность воздуха | 80 % при температуре 25 °С |
| Электропитание | 3 (A3 16) х 1,5 В; потребление с электронным преобразователем и омметра не более 3 мА (200 Ом -10 мА) |
| Габаритные размеры | 240x140x140 мм |
| Масса, не более | 1,5 кг. |
| Отличительные особенности | Линейная шкала, отдельное гнездо 6 и 15 А, металлическая крышка с ручкой для переноски и ремень, пик-фактор от 1 до 3, закрытый вход на переменном токе |
Информация потребителю:
в соответствии с нормативными документами на российских железных дорогах разрешен к эксплуатации прибор модификации 4306.2 УХЛ 1.1
