Устройство контроля усилия стрелочного привода УКРУП-12ТЦ
УКРУП-12ТЦ. Назначение
Устройство контроля усилия стрелочных приводов УКРУП-12ТЦ предназначено для выполнения прямого механического измерения усилия, передаваемого от стрелочного электропривода с двигателями постоянного или переменного тока на подвижные элементы стрелочных переводов, с представлением на дисплее устройства полученных результатов измерений в размерностях, указанных в международной системе единиц СИ для данного вида измерений.

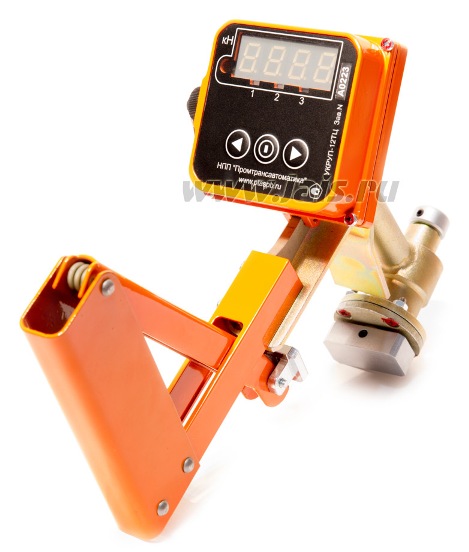

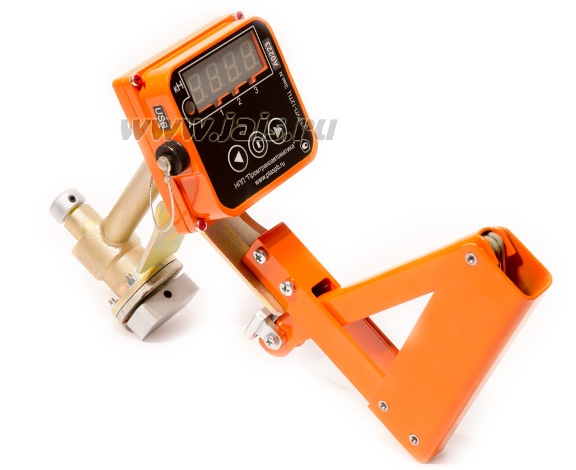

Устройство УКРУП-12ТЦ состоит из блока с тензодатчиками, устанавливаемого между остряком стрелки и рамным рельсом, блока с тензодатчиками, устанавливаемого на шибер или тягу привода, и блока обработки и визуализации результатов измерений.
Устройство УКРУП-12ТЦ производит регистрацию результатов измерений в накопителе прибора по команде записи, задаваемой оператором, с одновременным представлением на дисплее измерительной информации в цифровой форме в единицах соответствующих физических величин, воздействующих на тензодатчики, а именно в килоньютонах.
Устройство УКРУП-12ТЦ является автономным с питанием от встроенного аккумулятора. Заряд аккумулятора производится через порт USB устройства от компьютера или от сети переменного тока напряжением 220 В при помощи прилагаемого адаптера.
Данные измерений могут быть переписаны в компьютер, на котором должно быть установлено прилагаемое программное обеспечение. Результаты измерений отображаются на мониторе компьютера в цифровой и графической форме в физических величинах. Прибор подключается непосредственно к порту USB компьютера при помощи кабеля USB.
УКРУП-12ТЦ.Технические характеристики
Диапазон измеряемых величин 0 – 15 кН
Диапазон допускаемых погрешностей
измеряемых величин 0,4 – 15 кН
Предел основной приведенной погрешности измерений по основному каналу не
превышает 2,5 %
Предел основной приведенной погрешности измерений по вспомогательному каналу не
превышает 10%
Время непрерывной работы не менее 10 час
УКРУП-12ТЦ. Условия эксплуатации
температура окружающего воздухаот
минус 30 °С до плюс 50 °С
относительная влажность воздуха98
% при температуре 25 °С
атмосферное давление60
– 106,7 кПа (460 – 800 мм рт. ст.)
защищенностьIP64
по ГОСТ 14254-80
Масса устройства, кг, не более2,0

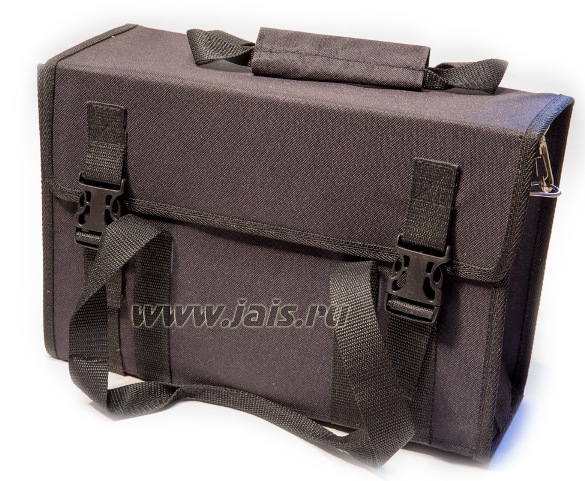

УКРУП-12ТЦ. Комплектность
Сделать заказ и запросить дополнительную информацию по УКРУП-12ТЦ Вы можете здесь.
