DTB 2/100M 5cat, DTB 4/100M 5cat

Уcтройства защиты от импульсных перенапряжений и помех
УЗИП оборудования локальных вычислительных сетей (ЛВС)
УЗИП оборудования локальных вычислительных сетей 5-ой категории.

DTB 2/100M 5cat, DTB 4/100M 5cat

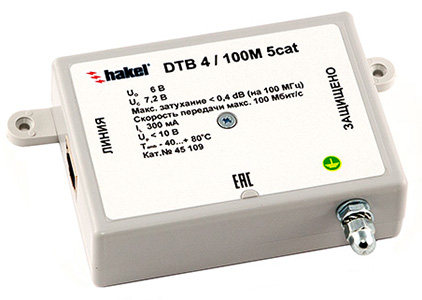

DTB 4/100M 5cat

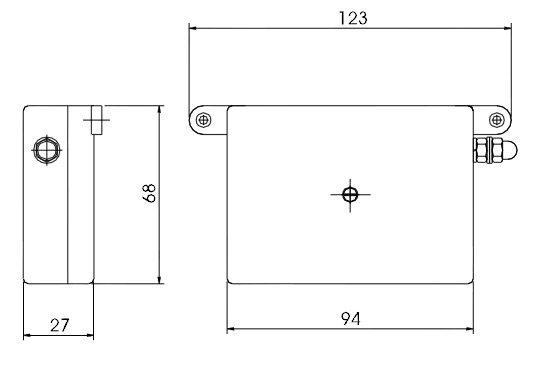

УЗИП в корпусе для настенного крепления. Количество защищаемых портов 1. Imax(8/20)=2 кA.

УЗИП серии DTB */100M 5cat, ТУ 3428-002-79740390-2007 предназначены для защиты от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) оборудования локальных вычислительных сетей 5-ой категории в пределах 1A(Б) - 2 зон молниезащиты в соответствии с МЭК 62305. - Размещены в пластмассовом корпусе для настенного крепления. - Возможна защита 2-х или 4 -х пар линий передачи данных, выполненных на витой паре. - Проводники присоединяются с помощью разъемов RJ45. - Способны пропускать максимальный разрядный ток Imax (8/20)=2 кА. - Применяются для защиты сегментов сети находящихся в разных зданиях, объектах или имеющих раздельные системы заземления. Характеристики всех устройств полностью соответствуют требованиям стандарта ИСО/МЭК 11801, который устанавливает нормы по допустимым затуханиям и искажениям вносимым устройствами работающими в сетях 5-ой категории.

Схемы:

схема электрическая принципиальная DTB 2/100M 5cat

схема электрическая принципиальная DTB 4/100M 5cat

подключение проводников в разъеме RJ45 в соответствии с EIA/TIA 568, тип В

Сертификаты:

cертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»

cертификат соответствия системы добровольной сертификации ГАЗПРОМСЕРТ устройств защиты от импульсных перенапряжений для низковольтных силовых распределительных систем I, I+II, I+II+III, II, III классов испытаний

сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2006

сертификат соответствия системы менеджмента качества требованиям ИСО 9001:2008

сертификат соответствия системы менеджмента качества требованиям ISO 9001:2008

Теория и особенности применения:

УЗИП и его параметры

Дополнительные принадлежности:

прибор для диагностики УЗИП TESTER H2

Технические характеристики   DTB 2/100M 5cat   DTB 4/100M 5cat   Количество защищаемых пар   2 4 Разъемы вход/выход    RJ45/RJ45  RJ45/RJ45  Номинальное рабочее напряжение DC UN 6 В  6 В  Макс. длительное рабочее напряжение DC UC 7,2 В  7,2 В  Номинальный ток IN 300 мА 300 мА С2 Максимальный разрядный ток (8/20) Imax 2 кА 2 кА С2 Номинальный разрядный ток (8/20) In 1 кА 1 кА C2 Уровень напряжения защиты при In  Up 10 В  10 В  C3 Уровень напряжения защиты при 1 кВ/мкс Up <10 В <10 В Скорость передачи данных    <100 Мбит/с  <100 Мбит/с   Максимальное затухание  <0,4 дБ на частоте 100 Мгц   <0,4 дБ на частоте 100 Мгц  Перекрестная наводка на ближнем конце              >40 дБ на частоте 100 Мгц   >40 дБ на частоте 100 Мгц   Обратное затухание  <14 дБ на частоте 100 Мгц <14 дБ на частоте 100 Мгц Вносимое сопротивление на линию    1,5 Ом  1,5 Ом  Волновое сопротивление    100 Ом  100 Ом  Время срабатывания tA < 25 нc < 25 нс Паразитная емкость С <42 пФ <42 пФ Рабочая температура υ -40°C - +80°C  -40°C - +80°C  Степень защиты в соответствии с ГОСТ 14254    IP 20  IP 20 Монтаж   монтажная панель монтажная панель Категория в соответствии с МЭК 61643-21:2000    A2, B2, C2, C3, D1  A2, B2, C2, C3, D1 Номер по каталогу   45107 45109

Сделать заказ и запросить дополнительную информацию по DTB 2/100M 5cat, DTB 4/100M 5cat Вы можете здесь.
