DTNV */**/1.5/1500-L

Уcтройства защиты от импульсных перенапряжений и помех
УЗИП систем передачи данных, управления, контроля и измерения
УЗИП серий DT, DTNV, ГИП

DTNV */**/1.5/1500-L

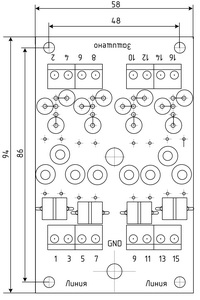

УЗИП в виде печатной платы. Количество защищаемых пар проводников 1-4. Uo= 6, 12, 24, 30, 48, 60, 80, 110, 170 В DC. IL=1.5 А. Imax(8/20)=20 кА. В УЗИП применяются TVS-диоды с Ррpm=1500 Вт. Скорость передачи данных 1 Мбит/с.

УЗИП серии DTNV */**/1.5/1500-L , ТУ 3428-002-79740390-2007 предназначены для защиты оборудования распределенных сетей аппаратуры промышленной автоматизации (АСУ ТП, АСКУЭ и др.), цифровых интерфейсов передачи данных, сигнальных линий систем управления и измерения, а также для защиты вторичных цепей питания и др. от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) в пределах 1 - 2 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1-2010.        УЗИП серии DTNV */**/1.5/1500-L , ТУ 3428-002-79740390-2007  выполнены в виде печатной платы для установки в защищаемое оборудование. - Первая ступень защиты выполнена на газонаполненных разрядниках с Imax(8/20)=20 кА, вторая на TVS-диодах с Ррpm=1500 Вт. - Количество защищаемых пар проводников 1-4, подключение с помощью винтовых клемм. - Выпускаются на номинальное рабочее напряжение Uo= 6, 12, 24, 30, 48, 60, 80, 110, 170 В DC, номинальный ток IL=1.5 А.  - Способны пропускать максимальный разрядный ток Imax(8/20)=20 кА. - Скорость передачи данных 1 Мбит/с.

Структура наименования DTNV */**/1.5/1500-L: DTNV - устройство  для защиты оборудования слаботочных цепей, выполнены в виде печатной платы для установки в защищаемое оборудование; * - количество защищаемых пар проводников - 1, 2, 3, 4; ** - номинальное рабочее напряжение Uo= 6, 12, 24, 30, 48, 60, 80, 110, 170 В DC; 1.5 - номинальный ток, А; 1500 - вторая ступень защиты выполнена  на TVS-диодах с Рppm=1500 Вт; L -  первая ступень защиты выполнена на газонаполненных разрядниках с Imax(8/20)=20 кА.   Пример: DTNV 2/6/1.5/1500-L - устройство для защиты оборудования слаботочных цепей с  номинальным током IL=1.5А, выполнены в виде печатной платы для установки в защищаемое оборудование, количество пар защищаемых проводников -2, номинальное рабочее напряжение Uo= 6 В DC, первая ступень защиты выполнена на газонаполненных разрядниках с Imax(8/20)=20 кА, вторая ступень защиты выполнена на TVS-диодах с Рppm.=1500 Вт.

Схемы:

схема электрическая принципиальная DTNV 1/**/1.5/1500, DTNV 1/**/1.5/1500-L

схема электрическая принципиальная DTNV 2/**/1.5/1500, DTNV 2/**/1.5/1500-L

схема электрическая принципиальная DTNV 3/**/1.5/1500, DTNV 3/**/1.5/1500-L

схема электрическая принципиальная DTNV 4/**/1.5/1500, DTNV 4/**/1.5/1500-L

схема подключения DTNV 4/**/1.5/1500, DTNV 4/**/1.5/1500-L

Сертификаты:

cертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»

сертификат соответствия системы добровольной сертификации ГАЗПРОМСЕРТ устройств защиты от импульсных перенапряжений для систем телекоммуникации и сигнализации (информационных систем)

сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2012

сертификат соответствия системы менеджмента качества требованиям ИСО 9001:2008

сертификат соответствия системы менеджмента качества требованиям ГОСТ ISO 9001-2011 (ISO 9001:2008)

Теория и особенности применения:

УЗИП и его параметры

Дополнительные принадлежности:

прибор для диагностики УЗИП TESTER H2

Технические характеристики Количество защищаемых пар 1 DTNV 1/6/1.5/1500-L DTNV 1/12/1.5/1500-L DTNV 1/24/1.5/1500-L DTNV 1/30/1.5/1500-L 2 DTNV 2/6/1.5/1500-L DTNV 2/12/1.5/1500-L DTNV 2/24/1.5/1500-L DTNV 2/30/1.5/1500-L 3 DTNV 3/6/1.5/1500-L DTNV 3/12/1.5/1500-L DTNV 3/24/1.5/1500-L DTNV 3/30/1.5/1500-L 4 DTNV 4/6/1.5/1500-L DTNV 4/12/1.5/1500-L DTNV 4/24/1.5/1500-L DTNV 4/30/1.5/1500-L Номинальное рабочее напряжение DC Uo 6 В 12 В 24 В 30 В Макс. длительное рабочее напряжение DC UC 7 В 13,5 В 28 В 33 В Номинальный ток IL 1,5 А 1,5 А 1,5 А 1,5 А С2 Максимальный разрядный ток (8/20) Imax 20 кА 20 кА 20 кА 20 кА Номинальный разрядный ток (8/20) In 1 кА 1 кА 1 кА 1 кА Уровень напряжения защиты при In Up 18 В 28 В 43 В 49 В  Уровень напряжения защиты при 1 кВ/мкс Up 10 В 19 В 34 В 44 В Уровень напряжения защиты при Imax Up 51 В 54 В 64 В 84 В Макс. допустимая импульсная мощность, рассеиваемая TVS-диодами Ррpm 1500 Вт 1500 Вт 1500 Вт 1500 Вт Время срабатывания tA < 30 нс < 30 нс < 30 нс < 30 нс Скорость передачи данных   1 Мбит/с 1 Мбит/с 1 Мбит/с 1 Мбит/с Вносимое сопротивление на линию   2,2 Ом 2,2 Ом 2,2 Ом 2,2 Ом Паразитная емкость С 1,5 нФ 1,5 нФ 1,5 нФ 1,5 нФ Рабочая температура υ -40°C - +80°C  -40°C - +80°C  -40°C - +80°C  -40°C - +80°C  Степень защиты в соответствии с ГОСТ 14254    IP 00  IP 00  IP 00  IP 00 Монтаж   монтажная панель монтажная панель монтажная панель монтажная панель Cечение присоединяемых проводников   0,25-1,5 мм² 0,25-1,5 мм² 0,25-1,5 мм² 0,25-1,5 мм² Категория в соответствии с МЭК 61643-21:2000    A2, B2, C2, C3, D1  A2, B2, C2, C3, D1  A2, B2, C2, C3, D1  A2, B2, C2, C3, D1 Номер по каталогу   401 171 401 181 401 191 401 201      401 172 401 182 401 192 401 202      401 173 401 183 401 193 401 203      401 174 401 184 401 194 401 204

Технические характеристики Количество защищаемых пар 1 DTNV 1/48/1.5/1500-L DTNV 1/60/1.5/1500-L DTNV 1/80/1.5/1500-L DTNV 1/110/1.5/1500-L 2 DTNV 2/48/1.5/1500-L DTNV 2/60/1.5/1500-L DTNV 2/80/1.5/1500-L DTNV 2/110/1.5/1500-L 3 DTNV 3/48/1.5/1500-L DTNV 3/60/1.5/1500-L DTNV 3/80/1.5/1500-L DTNV 3/110/1.5/1500-L 4 DTNV 4/48/1.5/1500-L DTNV 4/60/1.5/1500-L DTNV 4/80/1.5/1500-L DTNV 4/110/1.5/1500-L Номинальное рабочее напряжение DC Uo 48 В 60 В 80 В 110 В Макс. длительное рабочее напряжение DC UC 53 В 70 В 94 В 128 В Номинальный ток IL 1,5 А 1,5 А 1,5 А 1,5 А С2 Максимальный разрядный ток (8/20) Imax 20 кА 20 кА 20 кА 20 кА Номинальный разрядный ток (8/20) In 1 кА 1 кА 1 кА 1 кА Уровень напряжения защиты при In Up 86 В 100 В 158 В 186 В  Уровень напряжения защиты при 1 кВ/мкс Up 67 В 84 В 108 В 158 В Уровень напряжения защиты при Imax Up 115 В 125 В 197 В 210 В Макс. допустимая импульсная мощность, рассеиваемая TVS-диодами Рppm 1500 Вт 1500 Вт 1500 Вт 1500 Вт Время срабатывания tA < 30 нс < 30 нс < 30 нс < 30 нс Скорость передачи данных   1 Мбит/с 1 Мбит/с 1 Мбит/с 1 Мбит/с Вносимое сопротивление на линию   2,2 Ом 2,2 Ом 2,2 Ом 2,2 Ом Паразитная емкость С 1,5 нФ 1,5 нФ 1,5 нФ 1,5 нФ Рабочая температура υ -40°C - +80°C  -40°C - +80°C  -40°C - +80°C  -40°C - +80°C  Степень защиты в соответствии с ГОСТ 14254    IP 00  IP 00  IP 00  IP 00 Монтаж   монтажная панель монтажная панель монтажная панель монтажная панель Cечение присоединяемых проводников   0,25-1,5 мм² 0,25-1,5 мм² 0,25-1,5 мм² 0,25-1,5 мм² Категория в соответствии с МЭК 61643-21:2000    A2, B2, C2, C3, D1  A2, B2, C2, C3, D1  A2, B2, C2, C3, D1  A2, B2, C2, C3, D1 Номер по каталогу   401 211 401 221 401 231  401 241     401 212 401 222  401 232 401 242     401 213 401 223 401 233 401 243     401 214 401 334 401 234 401 244

Технические характеристики Количество защищаемых пар 1 DTNV 1/170/1.5/1500-L 2 DTNV 2/170/1.5/1500-L 3 DTNV 3/170/1.5/1500-L 4 DTNV 4/170/1.5/1500-L Номинальное рабочее напряжение DC Uo 170 В Макс. длительное рабочее напряжение DC UC 185 В Номинальный ток IL 1,5 А С2 Максимальный разрядный ток (8/20) Imax 20 кА Номинальный разрядный ток (8/20) In 1 кА Уровень напряжения защиты при In Up 282 В Уровень напряжения защиты при 1 кВ/мкс Up 385 В Уровень напряжения защиты при Imax Up 564 В Макс. допустимая импульсная мощность, рассеиваемая TVS-диодами Рppm 1500 Вт Время срабатывания tA < 30 нс Скорость передачи данных   1 Мбит/с Вносимое сопротивление на линию   2,2 Ом Паразитная емкость С 1,5 нФ Рабочая температура υ -40°C - +80°C  Степень защиты в соответствии с ГОСТ 14254    IP 00 Монтаж   монтажная панель Cечение присоединяемых проводников   0,25-1,5 мм² Категория в соответствии с МЭК 61643-21:2000    A2, B2, C2, C3, D1 Номер по каталогу   400 029     400 030     400 039     400 040
