DTNV */**/5

Уcтройства защиты от импульсных перенапряжений и помех
УЗИП систем передачи данных, управления, контроля и измерения
УЗИП серий DT, DTNV, ГИП

DTNV */**/5

УЗИП в виде печатной платы. Количество защищаемых пар проводников 1-4. UN= 12, 24, 30, 48, 60, 80, 110, 220, 350 В DC. IN=5 А. Imax(8/20)=2, 6.5, 8 кА. Выполнены на основе оксидно-цинковых варисторов.

УЗИП серии DTNV */**/5, ТУ 3428-002-79740390-2007 предназначены для защиты оборудования распределенных сетей аппаратуры промышленной автоматизации (АСУ ТП, АСКУЭ и др.), цифровых интерфейсов передачи данных, сигнальных линий систем управления и измерения, а также для защиты вторичных цепей питания и др. от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) в пределах 1 - 2 зон молниезащиты в соответствии с МЭК 62305.       УЗИП серии DTNV */**/5, ТУ 3428-002-79740390-2007  выполнены в виде печатной платы для установки в защищаемое оборудование. - В качестве нелинейных элементов используются оксидно-цинковые варисторы. - Количество защищаемых пар проводников 1-4, подключение с помощью винтовых клемм. - Выпускаются на номинальное рабочее напряжение UN= 12, 24, 30, 48, 60, 80, 110, 220, 350 В DC, номинальный ток IN= 5 А.  - Способны пропускать максимальный разрядный ток Imax(8/20)= 2, 6.5, 8 кА. - Скорость передачи данных 1 Мбит/с.

Структура наименования  DTNV */**/5: DTNV 5 - устройство  для защиты оборудования слаботочных цепей с  номинальным током IN= 5 А, выполнено в виде печатной платы для установки в защищаемое оборудование;  * - количество защищаемых пар проводников - 1, 2, 3, 4;  ** - номинальное рабочее напряжение -UN= 12, 24, 30, 48, 60, 80, 110, 220, 350 В DC; 5 - номинальный ток, А.     Пример: DTNV 2/24/5 - устройство для защиты оборудования слаботочных цепей, выполнено в виде печатной платы для установки в защищаемое оборудование, количество пар защищаемых проводников -2, номинальное рабочее напряжение UN= 24 В DC, номинальный ток IN= 5 А, устройство сделано в России.

Схемы:

схема электрическая принципиальная DTNV 1/**/5

схема электрическая принципиальная DTNV 2/**/5

схема электрическая принципиальная DTNV 3/**/5

схема электрическая принципиальная DTNV 4/**/5

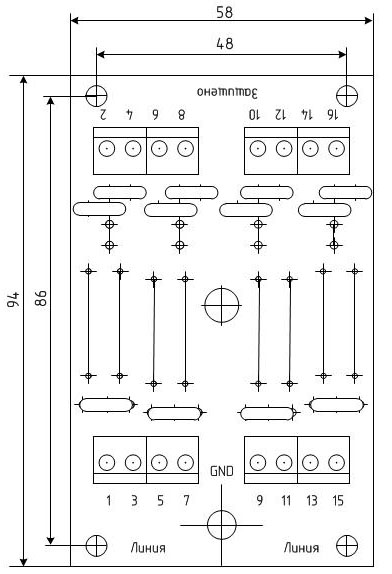

схема подключения DTNV */**/5

Сертификаты:

cертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»

разрешение Федеральной службы по экологическому, технологическому и атомному надзору

сертификат соответствия системы добровольной сертификации ГАЗПРОМСЕРТ устройств защиты от импульсных перенапряжений для систем телекоммуникации и сигнализации (информационных систем)

сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2012

сертификат соответствия системы менеджмента качества требованиям ИСО 9001:2008

сертификат соответствия системы менеджмента качества требованиям ГОСТ ISO 9001-2011 (ISO 9001:2008)

Теория и особенности применения:

УЗИП и его параметры

Дополнительные принадлежности:

прибор для диагностики УЗИП TESTER H2

Технические характеристики Количество защищаемых пар 1 DTNV 1/12/5 DTNV 1/24/5 DTNV 1/30/5 DTNV 1/48/5 2 DTNV 2/12/5 DTNV 2/24/5 DTNV 2/30/5  DTNV 2/48/5 3 DTNV 3/12/5 DTNV 3/24/5 DTNV 3/30/5 DTNV 3/48/5 4 DTNV 4/12/5 DTNV 4/24/5 DTNV 4/30/5 DTNV 4/48/5 Номинальное рабочее напряжение DC UN 12 В 24 В 30 В 48 В Макс. длительное рабочее напряжение DC UC 14,4 В 28 В 36 В 58 В Номинальный ток IN 5 А 5 А 5 А 5 А С2 Максимальный разрядный ток (8/20) Imax 2 кА 2 кА 2 кА 2,5 кА Номинальный разрядный ток (8/20) In 1 кА 1 кА 1 кА 1 кА Уровень напряжения защиты при In Up 74 В 118 В 148 В 188 В  Уровень напряжения защиты при 1 кВ/мкс Up 29 В 60 В 72 В 112 В Уровень напряжения защиты при Imax  Up  130 В  166 В  188 В  264 В  Время срабатывания tA < 30 нс < 30 нс < 30 нс < 30 нс Скорость передачи данных   1 Мбит/с 1 Мбит/с 1 Мбит/с 1 Мбит/с Паразитная емкость С 10 нФ 10 нФ 10 нФ 10 нФ Рабочая температура υ -40°C - +80°C  -40°C - +80°C  -40°C - +80°C  -40°C - +80°C  Степень защиты в соответствии с ГОСТ 14254    IP 00  IP 00  IP 00  IP 00 Монтаж   монтажная панель монтажная панель монтажная панель монтажная панель Cечение присоединяемых проводников   0,25-2,5 мм² 0,25-2,5 мм² 0,25-2,5 мм² 0,25-2,5 мм² Категория в соответствии с МЭК 61643-21:2000    A2, B2, C2, C3, D1  A2, B2, C2, C3, D1  A2, B2, C2, C3, D1  A2, B2, C2, C3, D1 Номер по каталогу   401 261 401 271 401 281 401 291     401 262 401 272  401 282 401 292      401 263 401 273 401 283 401 293      401 264 401 274  401 284 401 295

Технические характеристики Количество защищаемых пар 1 DTNV 1/60/5 DTNV 1/80/5 DTNV 1/110/5 DTNV 1/220/5 2 DTNV 2/60/5 DTNV 2/80/5 DTNV 2/110/5 DTNV 2/220/5 3 DTNV 3/60/5 DTNV 3/80/5 DTNV 3/110/5 DTNV 3/220/5 4 DTNV 4/60/5 DTNV 4/80/5 DTNV 4/110/5 DTNV 4/220/5 Номинальное рабочее напряжение DC UN 60 В 80 В 110 В 220 В Макс. длительное рабочее напряжение DC UC 75 В 96 В 132 В 275 В Номинальный ток IN 5 А 5 А 5 А 5 А С2 Максимальный разрядный ток (8/20) Imax 4,5 кА 6.5 кА 8 кА 8 кА Номинальный разрядный ток (8/20) In 1 кА 1 кА 1 кА 1 кА Уровень напряжения защиты при In Up 204 В 272 В 364 В 620 В  Уровень напряжения защиты при 1 кВ/мкс Up 128 В 192 В 256 В 440 В Уровень напряжения защиты при Imax  Up  326 В  460 В  656 В  920 В  Время срабатывания tA < 30 нс < 30 нс < 30 нс < 30 нс Скорость передачи данных   1 Мбит/с 1 Мбит/с 1 Мбит/с 1 Мбит/с Паразитная емкость С 10 нФ 10 нФ 10 нФ 10 нФ Рабочая температура υ -40°C - +80°C  -40°C - +80°C  -40°C - +80°C  -40°C - +80°C  Степень защиты в соответствии с ГОСТ 14254    IP 00  IP 00  IP 00  IP 00 Монтаж   монтажная панель монтажная панель монтажная панель монтажная панель Cечение присоединяемых проводников   0,25-2,5 мм² 0,25-2,5 мм² 0,25-2,5 мм² 0,25-2,5 мм² Категория в соответствии с МЭК 61643-21:2000    A2, B2, C2, C3, D1  A2, B2, C2, C3, D1  A2, B2, C2, C3, D1  A2, B2, C2, C3, D1 Номер по каталогу   401 301 401 311  401 321  401 331     401 302 401 312  401 322  402 332     401 303 401 313  401 323  403 333     401 304  401 314  401 324  404 334

Технические характеристики Количество защищаемых пар 1 DTNV 1/350/5   2 DTNV 2/350/5   3 DTNV 3/350/5   4 DTNV 4/350/5   Номинальное рабочее напряжение DC UN 350 В       Макс. длительное рабочее напряжение DC UC 380 В       Номинальное рабочее напряжение AC  UN  230 В        Номинальный ток IN 5 А       С2 Максимальный разрядный ток (8/20) Imax 8 кА       Номинальный разрядный ток (8/20) In 1 кА       Уровень напряжения защиты при In Up 650 В        Уровень напряжения защиты при 1 кВ/мкс Up 520 В       Уровень напряжения защиты при Imax  Up  960 В        Время срабатывания tA < 30 нс       Скорость передачи данных   1 Мбит/с       Паразитная емкость С 10 нФ       Рабочая температура υ -40°C - +80°C        Степень защиты в соответствии с ГОСТ 14254    IP 00     Монтаж   монтажная панель       Cечение присоединяемых проводников   0,25-2,5 мм²     Категория в соответствии с МЭК 61643-21:2000    A2, B2, C2, C3, D1       Номер по каталогу   401 251           401 252           401 253           401 254
