DTNVR */**/1 G, DTNVR */**/1-L G

Продукция > Уcтройства защиты > DTNVR */**/1 G, DTNVR */**/1-L G

Уcтройства защиты от импульсных перенапряжений и помех
УЗИП систем передачи данных, управления, контроля и измерения
УЗИП серии DTNVR 1

DTNVR */**/1 G, DTNVR */**/1-L G

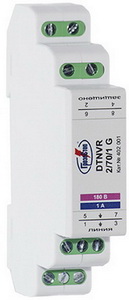

УЗИП в корпусе для установки на DIN-рейку 35 мм. Количество защищаемых пар проводников 1-2. UN(AC/DC)= 50/70, 130/180 В. IN=1 А. Imax(8/20)=10, 20 кА. Скорость передачи данных 10 Мбит/с.

УЗИП серии DTNVR */**/1 G, DTNVR */**/1-L G ТУ 3428-002-79740390-2007 предназначены для защиты оборудования распределенных сетей аппаратуры промышленной автоматизации (АСУ ТП, АСКУЭ и др.), цифровых интерфейсов передачи данных, сигнальных линий систем управления и измерения от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) в пределах 1 - 2 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1-2010.

УЗИП серии DTNVR */**/1 G, ТУ 3428-002-79740390-2007 размещены в корпусе для крепления на DIN-рейку 35 мм.
- Выполнены на основе газонаполненных разрядников.
- Количество защищаемых пар проводников 1-2, подключение с помощью винтовых клемм 2,5 мм².
- Выпускаются на номинальное рабочее напряжение UN(AC/DC) = 50/70, 130/180 В, номинальный ток IN=1 А.
- Способны отводить максимальный разрядный ток Imax(8/20)=10 кА.
- Скорость передачи данных 10 Мбит/с.

УЗИП серии DTNVR */**/1-L G , ТУ 3428-002-79740390-2007 размещены в корпусе для крепления на DIN-рейку 35 мм.
- Выполнены на основе газонаполненных разрядников.
- Количество защищаемых пар проводников 1-2, подключение с помощью винтовых клемм 2,5 мм².
- Выпускаются на номинальное рабочее напряжение UN(AC/DC) = 50/70, 130/180 В, номинальный ток IN=1 А.
- Способны отводить максимальный разрядный ток Imax(8/20)=20 кА.
- Скорость передачи данных 10 Мбит/с.

Структура наименования DTNVR */**/1 G-L:
DTNVR G - устройство для защиты оборудования слаботочных цепей, размещено в корпусе для крепления на DIN-рейку 35 мм, выполнено на основе разрядников, с номинальным током IN = 1 А;
* - количество защищаемых пар проводников - 1 или 2;
** - номинальное рабочее напряжение UN= 70, 180 В DC;

1- номинальный рабочий ток IN=1 А;

L- применяются газонаполненные разрядники с Imax(8/20)=20 кА.

Пример: DTNVR 2/180/1 G-L - устройство для защиты оборудования слаботочных цепей, размещено в корпусе для крепления на DIN-рейку 35 мм, с номинальным током IN=1 А, количество пар защищаемых проводников -2, номинальное рабочее напряжение 180 В DC. В УЗИП применяются газонаполненные разрядники с Imax(8/20)=20 кА. Устройство сделано в России.

Схемы:

схема электрическая принципиальная DTNVR 1/**/1 G, DTNVR 1/**/1-L G

схема электрическая принципиальная DTNVR 2/**/1 G, DTNVR 2/**/1-L G

Сертификаты:

cертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»

сертификат соответствия системы добровольной сертификации ГАЗПРОМСЕРТ устройств защиты от импульсных перенапряжений для систем телекоммуникации и сигнализации (информационных систем)

сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2012

сертификат соответствия системы менеджмента качества требованиям ИСО 9001:2008

сертификат соответствия системы менеджмента качества требованиям ГОСТ ISO 9001-2011 (ISO 9001:2008)

Теория и особенности применения:

УЗИП и его параметры

Применяются для защиты оборудования цепей в которые недопустимо внесение дополнительных сопротивлений. Например откалиброванных модулей аналогового ввода для подключения термопар и т.д.

Внимание! УЗИП серий DTNVR */**/1 G, DNVR */**/1-L G предназначены в первую очередь для защиты оборудования систем передачи данных, управления, контроля и измерения. Применение данных УЗИП в цепях питания может привести к выходу из строя УЗИП.

Дополнительные принадлежности:

прибор для диагностики УЗИП TESTER H2

прибор для диагностики УЗИП TESTER H4 GIGATEST pro

клеммная коробка HAKELBOX-6-S

Технические характеристики Количество защищаемых пар	1	DTNVR 1/70/1 G	DTNVR 1/180/1 G	DTNVR 1/70/1-L G	DTNVR 1/180/1-L G
Технические характеристики Количество защищаемых пар	2	DTNVR 2/70/1 G	DTNVR 2/180/1 G	DTNVR 2/70/1-L G	DTNVR 2/180/1-L G
Номинальное рабочее напряжение DC	UN	70 В	180 В	70 В	180 В
Номинальное рабочее напряжение AC	UN	50 В	130 В	50 В	130 В
Статическое напряжение пробоя разрядника (при скорости нарастания 100 В/с)		90 В ± 20%	230 В ± 20%	90 В ± 20%	230 В ± 20%
Динамическое напряжение пробоя разрядника (при скорости нарастания 1000 В/мкс)		<700 В	<750 В	<700 В	<750 В
Макс. длительное рабочее напряжение	UC	108 В	276 В	108 В	276 В
Номинальный ток	IN	1 А	1 А	1 А	1 А
С2 Максимальный разрядный ток (8/20)	Imax	10 кА	10 кА	20 кА	20 кА
Номинальный разрядный ток (8/20)	In	1 кА	1 кА	1 кА	1 кА
Уровень напряжения защиты при In	Up	<1000 В лин./лин. <700 В лин./PE	<1000 В лин./лин. <700 В лин./PE	<1000 В лин./лин. <700 В лин./PE	<1000 В лин./лин. <700 В лин./PE
Уровень напряжения защиты при 1 кВ/мкс	Up	<950 В лин./лин. <550 В лин./PE	<950 В лин./лин. <550 В лин./PE	<950 В лин./лин. <550 В лин./PE	<950 В лин./лин. <550 В лин./PE
Время срабатывания	tA	100 нс	100 нс	100 нс	100 нс
Скорость передачи данных		10 Мбит/с	10 Мбит/с	10 Мбит/с	10 Мбит/с
Паразитная емкость	С	3 пФ	3 пФ	3 пФ	3 пФ
Рабочая температура	υ	-40°C - +80°C	-40°C - +80°C	-40°C - +80°C	-40°C - +80°C
Степень защиты в соответствии с ГОСТ 14254		IP 20	IP 20	IP 20	IP 20
Монтаж		DIN-рейка 35 мм	DIN-рейка 35 мм	DIN-рейка 35 мм	DIN-рейка 35 мм
Cечение присоединяемых проводников		0,25-2,5 мм²	0,25-2,5 мм²	0,25-2,5 мм²	0,25-2,5 мм²
Материал корпуса		Polyamide PA6	Polyamide PA6	Polyamide PA6	Polyamide PA6
Цвет корпуса		серый	серый	серый	серый
Категория в соответствии с ГОСТ Р 54986-2012		A2, B2, C2, C3, D1	A2, B2, C2, C3, D1	A2, B2, C2, C3, D1	A2, B2, C2, C3, D1
Номер по каталогу		402 000	402 002	402 004	402 006
		402 001	402 003	402 005	402 007

Сделать заказ и запросить дополнительную информацию по DTNVR */**/1 G, DTNVR */**/1-L G Вы можете здесь.
