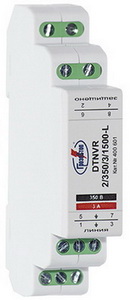

DTNVR */**/3/1500-L



DTNVR */**/3/1500-L



Габаритный чертеж DTNVR */**/3/1500-L


УЗИП в корпусе для установки на DIN-рейку 35 мм. Количество защищаемых пар проводников 1-2. UN= 6, 12, 24, 30, 48, 60, 80, 110, 115, 350 В DC. IN=3 А. Imax(8/20)=20 кА. В УЗИП применяются TVS-диоды с Рppm=1500 Вт. Скорость передачи данных 1 Мбит/с.

УЗИП серии DTNVR */**/3/1500-L, ТУ 3428-002-79740390-2007 предназначены для защиты оборудования распределенных сетей аппаратуры промышленной автоматизации (АСУ ТП, АСКУЭ и др.), цифровых интерфейсов передачи данных, сигнальных линий систем управления и измерения, а также для защиты вторичных цепей питания и др. от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) в пределах 1 - 2 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1-2010.

УЗИП серии DTNVR */**/3/1500-L, ТУ 3428-002-79740390-2007 размещены в корпусе для крепления на DIN-рейку 35 мм.
- Первая ступень защиты выполнена на газонаполненных разрядниках с Imax(8/20)=10 кА, вторая на TVS-диодах с Рppm=1500 Вт.
- Количество защищаемых
пар проводников 1-2, подключение с помощью винтовых клемм 2,5 мм^(2).
- Выпускаются на номинальное рабочее напряжение UN= 6, 12, 24, 30, 48, 60, 80, 110, 115, 350 В DC, номинальный ток IN=3 А.
- Способны пропускать максимальный разрядный ток Imax(8/20)=20 кА.
- Скорость передачи данных 1 Мбит/с.

Структура наименования DTNVR */**/3/1500-L:
DTNVR 3 - устройство для защиты оборудования слаботочных цепей с номинальным током IN=3 А, размещено в корпусе для крепления на DIN-рейку 35 мм;
* - количество защищаемых пар проводников - 1, 2;
** - номинальное рабочее напряжение UN= 6, 12, 24, 30, 48, 60, 80, 110, 115, 350 В DC;
3 - номинальный рабочий ток IN=3 А;
1500 - вторая ступень защиты выполнена  на TVS-диодах с Рppm=1500 Вт;
L -  первая ступень защиты выполнена на газонаполненных разрядниках с Imax(8/20)=20 кА.

Пример: DTNVR 2/6/3/1500-L - устройство для защиты оборудования слаботочных цепей с номинальным током IN=3 А, размещено в корпусе для крепления на DIN-рейку 35 мм, количество пар защищаемых проводников -2, номинальное рабочее напряжение UN= 6 В DC. первая ступень защиты выполнена на газонаполненных разрядниках с Imax(8/20)=20 кА, вторая ступень защиты выполнена на TVS-диодах с Рppm=1500 Вт, устройство сделано в России.

Схемы:
схема электрическая принципиальная DTNVR 1/**/***/1500, DTNVR 1/**/***/1500-L
схема электрическая принципиальная DTNVR 2/**/***/1500, DTNVR 2/**/***/1500-L

Сертификаты:
cертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»
сертификат соответствия системы добровольной сертификации ГАЗПРОМСЕРТ устройств защиты от импульсных перенапряжений для систем телекоммуникации и сигнализации (информационных систем)
сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2012
сертификат соответствия системы менеджмента качества требованиям ИСО 9001:2008
сертификат соответствия системы менеджмента качества требованиям ГОСТ ISO 9001-2011 (ISO 9001:2008)

Теория и особенности применения:
УЗИП и его параметры
УЗИП DTNVR */350/3/1500-L предназначены в первую очередь для защиты оборудования систем передачи данных, управления, контроля и измерения. Применение данных УЗИП в цепях питания может привести к выходу из строя УЗИП.

Дополнительные принадлежности:
прибор для диагностики УЗИП TESTER H2
прибор для диагностики УЗИП TESTER H4 GIGATEST pro
клеммная коробка HAKELBOX-6-S

Технические характеристики
Количество защищаемых пар
1
DTNVR 1/6/3/1500-L
DTNVR 1/12/3/1500-L
DTNVR 1/24/3/1500-L
DTNVR 1/30/3/1500-L
2
DTNVR 2/6/3/1500-L
DTNVR 2/12/3/1500-L
DTNVR 2/24/3/1500-L
DTNVR 2/30/3/1500-L
Номинальное рабочее напряжение DC
UN
6 В
12 В
24 В
30 В
Макс. длительное рабочее напряжение DC
UC
7 В
13,5 В
28 В
33 В
Номинальный ток
IN
3 А
3 А
3 А
3 А
С2 Максимальный разрядный ток (8/20)
Imax
10 кА
10 кА
10 кА
10 кА
Номинальный разрядный ток (8/20)
In
1 кА
1 кА
1 кА
1 кА
Уровень напряжения защиты при 1 кВ/мкс
Up
10 В
19 В
34 В
44 В
Уровень напряжения защиты при In
Up
15 В
28 В
43 В
49 В
Уровень напряжения защиты при Imax
Up
51 В
54 В
63 В
84 В
Макс. допустимая импульсная мощность, рассеиваемая TVS-диодами
Рppm
1500 Вт
1500 Вт
1500 Вт
1500 Вт
Время срабатывания
tA
< 30 нс
< 30 нс
< 30 нс
< 30 нс
Скорость передачи данных

1 Мбит/с
1 Мбит/с
1 Мбит/с
1 Мбит/с
Вносимая индуктивность

4,7 мкГн
4,7 мкГн
4,7 мкГн
4,7 мкГн
Паразитная емкость
С
1,5 нФ
1,5 нФ
1,5 нФ
1,5 нФ
Рабочая температура
-40°C - +80°C
-40°C - +80°C
-40°C - +80°C
-40°C - +80°C
Степень защиты в соответствии с ГОСТ 14254

IP 20
IP 20
IP 20
IP 20
Монтаж

DIN-рейка 35 мм
DIN-рейка 35 мм
 DIN-рейка 35 мм DIN-рейка 35 мм
Cечение присоединяемых проводников

0,25-2,5 мм^(2)
0,25-2,5 мм^(2)
0,25-2,5 мм^(2)
0,25-2,5 мм^(2)
Материал корпуса

Polyamide PA6
Polyamide PA6
 Polyamide PA6
Polyamide PA6
Цвет корпуса

серый
серый
серый
серый
Категория в соответствии с ГОСТ Р 54986-2012

A2, B2, C2, C3, D1
A2, B2, C2, C3, D1
A2, B2, C2, C3, D1
A2, B2, C2, C3, D1
Номер по каталогу

400 725
400 745
400 765
400 785


400 735
400 755
400 775
400 795

Технические характеристики
Количество защищаемых пар
1
DTNVR 1/48/3/1500-L
DTNVR 1/60/3/1500-L
DTNVR 1/80/3/1500-L
DTNVR 1/110/3/1500-L
2
DTNVR 2/48/3/1500-L
DTNVR 2/60/3/1500-L
DTNVR 2/80/3/1500-L
DTNVR 2/110/3/1500-L
Номинальное рабочее напряжение DC
UN
48 В
60 В
80 В
110 В
Макс. длительное рабочее напряжение DC
UC
57,6 В
72 В
96 В
132 В
Номинальный ток
IN
3 А
3 А
3 А
3 А
С2 Максимальный разрядный ток (8/20)
Imax
10 кА
10 кА
10 кА
10 кА
Номинальный разрядный ток (8/20)
In
1 кА
1 кА
1 кА
1 кА
Уровень напряжения защиты при 1 кВ/мкс
Up
67 В
84 В
112 В
158 В
Уровень напряжения защиты при In
Up
86 В
100 В
132 В
186 В
Уровень напряжения защиты при Imax
Up
115 В
125 В
166 В
210 В
Макс. допустимая импульсная мощность, рассеиваемая TVS-диодами
Рppm
1500 Вт
1500 Вт
1500 Вт
1500 Вт
Время срабатывания
tA
< 30 нс
< 30 нс
< 30 нс
< 30 нс
Скорость передачи данных

1 Мбит/с
1 Мбит/с
1 Мбит/с
1 Мбит/с
Вносимая индуктивность

4,7 мкГн
4,7 мкГн
4,7 мкГн
4,7 мкГн
Паразитная емкость
С
1,5 нФ
1,5 нФ
1,5 нФ
1,5 нФ
Рабочая температура
-40°C - +80°C
-40°C - +80°C
-40°C - +80°C
-40°C - +80°C
Степень защиты в соответствии с ГОСТ 14254

IP 20
IP 20
IP 20
IP 20
Монтаж

DIN-рейка 35 мм
DIN-рейка 35 мм
 DIN-рейка 35 мм DIN-рейка 35 мм
Cечение присоединяемых проводников

0,25-2,5 мм^(2)
0,25-2,5 мм^(2)
0,25-2,5 мм^(2)
0,25-2,5 мм^(2)
Материал корпуса

Polyamide PA6
Polyamide PA6
 Polyamide PA6
Polyamide PA6
Цвет корпуса

серый
серый
серый
серый
Категория в соответствии с ГОСТ Р 54986-2012

A2, B2, C2, C3, D1
A2, B2, C2, C3, D1
A2, B2, C2, C3, D1
A2, B2, C2, C3, D1
Номер по каталогу

400 805
400 736
400 756
400 776


400 726
400 746
400 766
400 786

Технические характеристики
Количество защищаемых пар
1
DTNVR 1/115/3/1500-L
DTNVR 1/350/3/1500-L
2
DTNVR 2/115/3/1500-L
DTNVR 2/350/3/1500-L
Номинальное рабочее напряжение DC
UN
115 В
350 В
Макс. длительное рабочее напряжение DC
UC
138 В
360 В
Номинальное рабочее напряжение AC
UN
-
250 В
Макс. длительное рабочее напряжение AC
UC
 -
255 В
Номинальный ток
IN
3 А
3 А
С2 Максимальный разрядный ток (8/20)
Imax
10 кА
10 кА
Номинальный разрядный ток (8/20)
In
1 кА
1 кА
Уровень напряжения защиты при 1 кВ/мкс
Up
161 В
440 В
Уровень напряжения защиты при In
Up
191 В
710 В
Уровень напряжения защиты при Imax
Up
240 В
-
Макс. допустимая импульсная мощность, рассеиваемая TVS-диодами
Рppm
1500 Вт
1500 Вт
Время срабатывания
tA
< 30 нс
< 30 нс
Скорость передачи данных
1 Мбит/с
1 Мбит/с
Вносимая индуктивность
4,7 мкГн
4,7 мкГн
Паразитная емкость
С
1,5 нФ
1,5 нФ
Рабочая температура
υ
-40°C - +80°C
-40°C - +80°C
Степень защиты в соответствии с ГОСТ 14254
IP 20
IP 20
Монтаж
DIN-рейка 35 мм
DIN-рейка 35 мм

Cечение присоединяемых проводников
0,25-2,5 мм²
0,25-2,5 мм²
Материал корпуса
Polyamide PA6
Polyamide PA6

Цвет корпуса
серый
серый
Категория в соответствии с ГОСТ Р 54986-2012
A2, B2, C2, C3, D1
A2, B2, C2, C3, D1
Масса
70 гр./140 гр
70 гр./140 гр
Номер по каталогу
400 796
400 600
400 806
400 601

Сделать заказ и запросить дополнительную информацию по DTNVR */**/3/1500-L Вы можете здесь.
