DTNVR */**/5


Продукция > Уcтройства защиты > DTNVR */**/5

Уcтройства защиты от импульсных перенапряжений и помех
УЗИП систем передачи данных, управления, контроля и измерения
УЗИП серии DTNVR 5

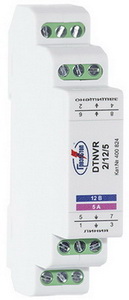

DTNVR */**/5



DTNVR */**/5



Габаритный чертеж DTNVR */**/5

УЗИП в корпусе для установки на DIN-рейку 35 мм. Количество защищаемых пар проводников 1-2. UN = 12, 24, 30, 48, 60, 80, 110, 220, 350 В DC. IN=5 А. Imax(8/20)=2, 2.5, 4.5, 6.5, 8 кА. Скорость передачи данных 1 Мбит/с.

    УЗИП серии DTNVR */**/5, ТУ 3428-002-79740390-2007 предназначены для защиты оборудования распределенных сетей аппаратуры промышленной автоматизации (АСУ ТП, АСКУЭ и др.), цифровых интерфейсов передачи данных, сигнальных линий систем управления и измерения, а также для защиты вторичных цепей питания и др. от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) в пределах 1 - 2 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1-2010.

    УЗИП серии DTNVR */**/5, ТУ 3428-002-79740390-2007 размещены в корпусе для крепления на DIN-рейку 35 мм.
- Выполнены на основе оксидно-цинковых варисторов.
- Количество защищаемых пар проводников 1-2, подключение с помощью винтовых клемм 2,5 мм².
- Выпускаются на номинальное рабочее напряжение UN= 12, 24, 30, 48, 60, 80, 110, 220, 350 В DC, номинальный ток IN=5 А.
- Способны пропускать максимальный разрядный ток Imax(8/20)=2, 2.5, 4.5, 6.5, 8 кА.
- Скорость передачи данных 1 Мбит/с.

Структура наименования DTNVR */**/5:
DTNVR 5 - устройство  для защиты оборудования слаботочных цепей с  номинальным током IN= 5 А, размещено в корпусе для крепления на DIN-рейку 35 мм;
* - количество защищаемых пар проводников - 1, 2;
** - номинальное рабочее напряжение - UN= 12, 24, 30, 48, 60, 80, 110, 220, 350 В DC;
5 - номинальный ток, А.

Пример: DTNVR 2/24/5 - устройство для защиты оборудования слаботочных цепей, размещено в корпусе для крепления на DIN-рейку 35 мм, количество пар защищаемых проводников -2, номинальное рабочее напряжение UN= 24 В DC, номинальный ток IN= 5 А.

Схемы:
схема электрическая принципиальная DTNVR 1/**/5
схема электрическая принципиальная DTNVR 2/**/5

Сертификаты:
cертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»
сертификат соответствия системы добровольной сертификации ГАЗПРОМСЕРТ устройств защиты от импульсных перенапряжений для систем телекоммуникации и сигнализации (информационных систем)
сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2012
сертификат соответствия системы менеджмента качества требованиям ИСО 9001:2008
сертификат соответствия системы менеджмента качества требованиям ГОСТ ISO 9001-2011 (ISO 9001:2008)

Теория и особенности применения:
УЗИП и его параметры

Дополнительные принадлежности:
прибор для диагностики УЗИП TESTER H2
прибор для диагностики УЗИП TESTER H4 GIGATEST pro
клеммная коробка HAKELBOX-6-S

Технические характеристики
Количество защищаемых пар
1
DTNVR 1/12/5
DTNVR 1/24/5
DTNVR 1/30/5
DTNVR 1/48/5
2
DTNVR 2/12/5
DTNVR 2/24/5
DTNVR 2/30/5
DTNVR 2/48/5
Номинальное рабочее напряжение DC
UN
12 В
24 В
30 В
48 В
Макс. длительное рабочее напряжение DC
UC
14,4 В
28 В
36 В
58 В
Номинальный ток
IN
5 А
5 А
5 А
5 А
С2 Максимальный разрядный ток (8/20)
Imax
2 кА
2 кА
2 кА
2,5 кА
Номинальный разрядный ток (8/20)
In
1 кА
1 кА
1 кА
1 кА
Уровень напряжения защиты при In
Up
74 В
118 В
148 В
188 В
Уровень напряжения защиты при 1 кВ/мкс
Up
29 В
60 В
72 В
112 В
Уровень напряжения защиты при Imax
Up
130 В
166 В
188 В
264 В
Время срабатывания
tA
< 30 нс
< 30 нс
< 30 нс
< 30 нс
Скорость передачи данных

1 Мбит/с
1 Мбит/с
1 Мбит/с
1 Мбит/с
Паразитная емкость
С
10 нФ
10 нФ
10 нФ
10 нФ
Рабочая температура
υ
-40°C - +80°C
-40°C - +80°C
-40°C - +80°C
-40°C - +80°C
Степень защиты в соответствии с ГОСТ 14254

 IP 20
 IP 20
 IP 20
 IP 20
Монтаж

DIN-рейка 35 мм
DIN-рейка 35 мм
 DIN-рейка 35 мм DIN-рейка 35 мм
Cечение присоединяемых проводников

0,25-2,5 мм²
0,25-2,5 мм²
0,25-2,5 мм²
0,25-2,5 мм²
Материал корпуса

 Polyamide PA6
 Polyamide PA6
  Polyamide PA6
 Polyamide PA6
Цвет корпуса

серый
серый
серый
серый
Категория в соответствии с ГОСТ Р 54986-2012

 A2, B2, C2, C3, D1
 A2, B2, C2, C3, D1
 A2, B2, C2, C3, D1
 A2, B2, C2, C3, D1
Номер по каталогу

400 823
400 833
400 843
400  853


400 824
400 834
400 844
400 854



Технические характеристики
Количество защищаемых пар
1
DTNVR 1/60/5
DTNVR 1/80/5
DTNVR 1/110/5
DTNVR 1/220/5
2
DTNVR 2/60/5
DTNVR 2/80/5
DTNVR 2/110/5
DTNVR 2/220/5
Номинальное рабочее напряжение DC
UN
60 В
80 В
110 В
220 В
Макс. длительное рабочее напряжение DC
UC
75 В
96 В
132 В
275 В
Номинальный ток
IN
5 А
5 А
5 А
5 А
С2 Максимальный разрядный ток (8/20)
Imax
4.5 кА
6.5 кА
8 кА
8 кА
Номинальный разрядный ток (8/20)
In
1 кА
1 кА
1 кА
1 кА
Уровень напряжения защиты при In
Up
204 В
272 В
364 В
620 В
Уровень напряжения защиты при 1 кВ/мкс
Up
128 В
192 В
256 В
440 В
Уровень напряжения защиты при Imax
Up
326 В
460 В
656 В
920 В
Время срабатывания
tA
< 30 нс
< 30 нс
< 30 нс
< 30 нс
Скорость передачи данных

1 Мбит/с
1 Мбит/с
1 Мбит/с
1 Мбит/с
Паразитная емкость
С
10 нФ
10 нФ
10 нФ
10 нФ
Рабочая температура
υ
-40°C - +80°C
-40°C - +80°C
-40°C - +80°C
-40°C - +80°C
Степень защиты в соответствии с ГОСТ 14254

 IP 20
 IP 20
 IP 20
 IP 20
Монтаж

DIN-рейка 35 мм
DIN-рейка 35 мм
 DIN-рейка 35 мм DIN-рейка 35 мм
Cечение присоединяемых проводников

0,25-2,5 мм²
0,25-2,5 мм²
0,25-2,5 мм²
0,25-2,5 мм²
Материал корпуса

 Polyamide PA6
 Polyamide PA6
  Polyamide PA6
 Polyamide PA6
Цвет корпуса

серый
серый
серый
серый
Категория в соответствии с ГОСТ Р 54986-2012

 A2, B2, C2, C3, D1
 A2, B2, C2, C3, D1
 A2, B2, C2, C3, D1
 A2, B2, C2, C3, D1
Номер по каталогу

400 863
400 873
400 883
400  893


400 864
400 874
400 884
400 894



Технические характеристики
Количество защищаемых пар
1
DTNVR 1/350/5



2
DTNVR 2/350/5



Номинальное рабочее напряжение, DC
UN
350 В



Макс. длительное рабочее напряжение, DC
UC
380 В



Номинальное рабочее напряжение, AC
UN
230 В



Макс. длительное рабочее напряжение, AC
UC
275 В



Номинальный ток
IN
5 А



С2 Максимальный разрядный ток (8/20)
Imax
8 кА



Номинальный разрядный ток (8/20)
In
1 кА



Уровень напряжения защиты при In
Up
650 В



Уровень напряжения защиты при 1 кВ/мкс
Up
520 В



Уровень напряжения защиты при Imax
Up
960 В



Время срабатывания
tA
< 30 нc



Скорость передачи данных

1 Мбит/с



Паразитная емкость
С
10 нФ



Рабочая температура
υ
-40°C - +80°C



Степень защиты в соответствии с ГОСТ 14254

 IP 20



Монтаж

DIN-рейка 35 мм


Cечение присоединяемых проводников

0,25-2,5 мм²



Материал корпуса

 Polyamide PA6



Цвет корпуса

серый



Категория в соответствии с ГОСТ Р 54986-2012

 A2, B2, C2, C3, D1



Номер по каталогу

405 061





405 062





Сделать заказ и запросить дополнительную информацию по DTNVR */**/5 Вы можете здесь.
