DTNVR 4FС **/***/0.5 G

Уcтройства защиты от импульсных перенапряжений и помех
УЗИП систем передачи данных, управления, контроля и измерения
УЗИП серий DTNVR F, FM, FC

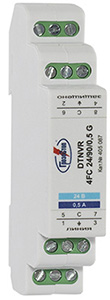

DTNVR 4FС **/***/0.5 G



УЗИП в корпусе для установки на DIN-рейку 35 мм. Количество защищаемых проводников 4. Uo = 24 В DC. IL= 0.5 А. Imax(8/20)= 20 кА. В УЗИП применяются TVS-диоды с Робр.= 1500 Вт. Скорость передачи данных 10 Мбит/с. Предназначены для защиты независтмых цепей передачи данных, контроля и измерения. Возможность подключения экрана кабеля через газонаполненный разрядник.

УЗИП DTNVR 4FС **/***/0.5 G, ТУ 3428-002-79740390-2007 предназначены для защиты оборудования от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) в пределах 1 - 2 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1-2010.

УЗИП серии DTNVR 4FС **/***/0.5 G, ТУ 3428-002-79740390-2007 размещены в корпусе для установки на DIN-рейку 35 мм. - Первая ступень защиты выполнена на газонаполненных разрядниках с Imax(8/20)=20 кА, вторая на TVS-диодах с Рppm=1500 Вт. - Количество защищаемых проводников 4, подключение с помощью винтовых клемм 2,5 мм². - Выпускаются на номинальное рабочее напряжение Uо линия-линия = 24 В DC, Uо линия-экран = 70 В DC,номинальный ток IL=0.5 А. - Способны пропускать суммарный импульсный ток In(8/20)=20 кА. - Скорость передачи данных 10 Мбит/с. - Возможность подключения экрана кабеля (С) к системе уравнивания потенциалов через газонаполненный разрядник.   - Уравнивание потенциалов линий передачи данных и земли происходит относительно потенциала экрана кабеля (С).

Структура наименования DTNVR *FС **/***/0.5 G: DTNVR 0.5 - устройство  для защиты оборудования слаботочных цепей с  номинальным током IL=.05,  размещено в корпусе для крепления на DIN-рейку 35 мм; 4 - количество защищаемых проводников; FС - схема защиты при которой уравнивание потенциалов цепей независимых друг от друга происходит относительно экрана;  ** - номинальное рабочее напряжение линия-линия Uo= 24 В DC; *** - статическое напряжение пробоя разрядника линия-экран Uo=90 В DC; G - экран кабеля подключается через газонаполненный разрядник.

Схемы:

схема электрическая принципиальная DTNVR 4FС **/***/0.5 G

Сертификаты:

cертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»

разрешение Федеральной службы по экологическому, технологическому и атомному надзору

сертификат соответствия системы добровольной сертификации ГАЗПРОМСЕРТ устройств защиты от импульсных перенапряжений для систем телекоммуникации и сигнализации (информационных систем)

сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2012

сертификат соответствия системы менеджмента качества требованиям ИСО 9001:2008

сертификат соответствия системы менеджмента качества требованиям ГОСТ ISO 9001-2011 (ISO 9001:2008)

Теория и особенности применения:

УЗИП и его параметры

Уравнивание потенциалов линий передачи данных и земли происходит относительно потенциала экрана кабеля (С).

Применяются для защиты оборудования по цепям в которые недопустимо внесение дополнительных сопротивлений, например откалиброванных модулей аналогового ввода для подключения термопар и т.д.

Дополнительные принадлежности:

прибор для диагностики УЗИП TESTER H2

прибор для диагностики УЗИП TESTER H4 GIGATEST pro

клеммная коробка HAKELBOX-6-S

Технические характеристики     DTNVR 4FC 24/90/0.5 G    Количество защищаемых проводников   4 Номинальное рабочее напряжение линия-линия DC Uo  24 В    Макс. длительное рабочее напряжение линия-линия АС/DC  UC  20/30 В    Макс. длительное рабочее напряжение линия-экранАС/DC  UC  50/70 В    Статическое напряжение пробоя разрядника  линия-экран (при скорости нарастания 100 В/с)    90 В ± 20%  Номинальный ток IL  0.5 А  Устойчивость к переменному току, линия-РЕ   10 А  D1 Суммарный импульсный ток (10/350) Iimp  5 кА  D1 Импульсный ток (10/350), линия-РЕ   Iimp  2.5 кА  С2 Суммарный импульсный ток (8/20), линия-РЕ In  20 кА С2 Импульсный ток (8/20),  линия-РЕ  In  10 кА   С2 Импульсный ток (8/20), линия-линия  In   600 A  С2 Максимальный разрядный ток (8/20), экран-PE   Imax  20 кА  C3 Уровень напряжения защиты при 1 кВ/мкс, линия-линия Up  < 80 В   C3 Уровень напряжения защиты при 1 кВ/мкс, линия-PE Up  < 700 В    Уровень напряжения защиты при Iimp, линия-линия Up  < 80 В     Уровень напряжения защиты при Iimp, линия-PE  Up   < 350 В    Уровень напряжения защиты при In, линия-линия  Up  < 120 В  Уровень напряжения защиты при In, линия-PE   Up  < 800 В  Макс. допустимая импульсная мощность рассеиваемая TVS-диодами  Рppm 1500 Вт  Время срабатывания, линия-линия tA  < 1 нc  Время срабатывания, линия-PE tA  < 100 нc  Скорость передачи данных   10 Мбит/с  Вносимое сопротивление в линию  R  4.7 Ом  Рабочая температура υ  -40°C - +80°C   Степень защиты в соответствии с ГОСТ 14254   IP 20  Монтаж   DIN-рейка 35 мм  Cечение присоединяемых проводников   0,25-2,5 мм²  Материал корпуса   Polyamide PA6  Цвет корпуса   серый  Категория в соответствии с ГОСТ Р 54986-2012   A2, B2, C2, C3, D1  Масса   90 гр. Номер по каталогу   405 087

Сделать заказ и запросить дополнительную информацию по DTNVR 4FС **/***/0.5 G Вы можете здесь.
