DTR */**/1500-L

Уcтройства защиты от импульсных перенапряжений и помех
УЗИП систем передачи данных, управления, контроля и измерения
УЗИП серии DTR

DTR */**/1500-L



УЗИП в корпусе для установки на DIN-рейку 35 мм. Количество защищаемых пар проводников 1-2. Uo= 6, 12, 24, 30, 48, 60, 80, 110, 170 В DC. IL=100 мА. Imax(8/20)=20 кА. В УЗИП применяются TVS-диоды с Рppm=1500 Вт. Скорость передачи данных 1 Мбит/с.

УЗИП серии DTR */**/1500-L ТУ 3428-002-79740390-2007 предназначены для защиты оборудования распределенных сетей аппаратуры промышленной автоматизации (АСУ ТП, АСКУЭ и др.), цифровых интерфейсов передачи данных, сигнальных линий систем управления и измерения, а также для защиты вторичных цепей питания и др. от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) в пределах 1 - 2 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1-2010.        УЗИП серии DTR */**/1500-L ТУ 3428-002-79740390-2007 размещены в корпусе для крепления на DIN-рейку 35 мм. - Первая ступень защиты выполнена на газонаполненных разрядниках с Imax(8/20)=10 кА, вторая на TVS-диодах с Рppm=1500 Вт. - Количество защищаемых пар проводников 1-2, подключение с помощью винтовых клемм 2,5 мм². - Выпускаются на номинальное рабочее напряжение Uo= 6, 12, 24, 30, 48, 60, 80, 110, 170 В DC, номинальный ток IL=100 мА.  - Способны пропускать максимальный разрядный ток Imax(8/20)=20 кА. - Скорость передачи данных 1 Мбит/с.

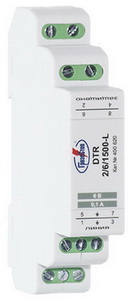

Структура наименования DTR */**/1500-L: DTR - устройство  для защиты оборудования слаботочных цепей с  номинальным током IL=100 мА,  размещено в корпусе для крепления на DIN-рейку 35 мм; * - количество защищаемых пар проводников, 1 или 2; **  - номинальное рабочее напряжение Uo= 6, 12, 24, 30, 48, 60, 80, 110, 170 В DC; 1500 - вторая ступень защиты выполнена  на TVS-диодах с Рppm=1500 Вт; L -  первая ступень защиты выполнена на газонаполненных разрядниках с Imax(8/20)=20 кА.   Пример: DTR 2/6/1500-L - устройство для защиты оборудования слаботочных цепей с  номинальным током IN=100мА, размещено в корпусе для крепления на DIN-рейку 35 мм, количество пар защищаемых проводников -2, номинальное рабочее напряжение Uo= 6 В DC,  первая ступень защиты выполнена на газонаполненных разрядниках с Imax(8/20)=20 кА, вторая ступень защиты выполнена на TVS-диодах с Рppm=1500 Вт, устройство сделано в России.

Схемы:

схема электрическая принципиальная DTR 1/**/1500, DTR 1/**/1500-L

схема электрическая принципиальная DTR 2/**/1500, DTR 2/**/1500-L

Сертификаты:

cертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»  сертификат соответствия системы добровольной сертификации ГАЗПРОМСЕРТ устройств защиты от импульсных перенапряжений для систем телекоммуникации и сигнализации (информационных систем) сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2012  сертификат соответствия системы менеджмента качества требованиям ИСО 9001:2008  сертификат соответствия системы менеджмента качества требованиям ГОСТ ISO 9001-2011 (ISO 9001:2008)

Теория и особенности применения:

УЗИП и его параметры

DTR */6/1500-L - защита линий интерфейса RS 485 со скоростью передачи данных до 1 Мбит/с.

DTR */24/1500-L - защита линий интерфейса RS 232.

DTR */30/1500-L - защита линий интерфейсов 0-20 мА, 4-20 мА, включая протокол HART.

DTR */T/1500-L - защита телефонных линий.

Дополнительные принадлежности:

прибор для диагностики УЗИП TESTER H2

прибор для диагностики УЗИП TESTER H4 GIGATEST pro

клеммная коробка HAKELBOX-6-S

Технические характеристики Количество защищаемых пар 1 DTR 1/6/1500-L DTR 1/12/1500-L DTR 1/24/1500-L DTR 1/30/1500-L  2 DTR 2/6/1500-L  DTR 2/12/1500-L  DTR 2/24/1500-L  DTR 2/30/1500-L  Номинальное рабочее напряжение DC Uo 6 В  12 В  24 В  30 В  Макс. длительное рабочее напряжение DC UC 7 В  13,5 В  28 В  33 В  Номинальный ток IL 100 мА 100 мА 100 мА 100 мА D1 Общий импульсный ток (10/350) Iimp 5 кА 5 кА 5 кА 5 кА D1 Импульсный ток (10/350) линия/PE Iimp 2,5 кА 2,5 кА 2,5 кА 2,5 кА С2 Максимальный разрядный ток (8/20) Imax 20 кА 20 кА 20 кА 20 кА Номинальный разрядный ток (8/20) In 1 кА 1 кА 1 кА 1 кА Уровень напряжения защиты при 1 кВ/мкс Up 10 В 19 В 34 В 44 В Уровень напряжения защиты при In Up 18 В 28 В 43 В 49 В  Уровень напряжения защиты при Imax Up 51 В 54 В 63 В 84 В Макс. допустимая импульсная мощность рассеиваемая TVS-диодами Рppm 1500 Вт 1500 Вт 1500 Вт 1500 Вт Время срабатывания tA < 30 нc < 30 нс < 30 нс < 30 нс Скорость передачи данных   1 Мбит/с 1 Мбит/с 1 Мбит/с 1 Мбит/с Вносимое сопротивление на линию R 2,2 Ом 2,2 Ом 2,2 Ом 2,2 Ом Паразитная емкость С 1,5 нФ 1,5 нФ 1,5 нФ 1,5 нФ Рабочая температура υ -40°C - +80°C  -40°C - +80°C  -40°C - +80°C  -40°C - +80°C  Степень защиты в соответствии с ГОСТ 14254    IP 20  IP 20  IP 20  IP 20 Монтаж   DIN-рейка 35 мм DIN-рейка 35 мм DIN-рейка 35 мм DIN-рейка 35 мм Cечение присоединяемых проводников   0,25-2,5 мм² 0,25-2,5 мм² 0,25-2,5 мм² 0,25-2,5 мм² Материал корпуса    Polyamide PA6  Polyamide PA6  Polyamide PA6  Polyamide PA6 Цвет корпуса   серый серый серый серый Категория в соответствии с ГОСТ Р 54986-2012    A2, B2, C2, C3, D1  A2, B2, C2, C3, D1  A2, B2, C2, C3, D1  A2, B2, C2, C3, D1 Масса   70 гр./140 гр. 70 гр./140 гр. 70 гр./140 гр. 70 гр./140 гр. Номер по каталогу   400 619 400 629 400 639 400 649     400 620 400 630 400 640 400 650                  Технические характеристики Количество защищаемых пар 1 DTR 1/48/1500-L  DTR 1/60/1500-L DTR 1/80/1500-L  DTR 1/110/1500-L  2 DTR 2/48/1500-L DTR 2/60/1500-L  DTR 2/80/1500-L  DTR 2/110/1500-L  Номинальное рабочее напряжение DC Uo 48 В  60 В  80 В  110 В  Макс. длительное рабочее напряжение DC UC 53 В 70 В  94 В  128 В  Номинальный ток IL 100 мА 100 мА 100 мА 100 мА D1 Общий импульсный ток (10/350) Iimp 5 кА 5 кА 5 кА 5 кА D1 Импульсный ток (10/350) линия/PE Iimp 2,5 кА 2,5 кА 2,5 кА 2,5 кА С2 Максимальный разрядный ток (8/20) Imax 10 кА 10 кА 10 кА 10 кА Номинальный разрядный ток (8/20) In 1 кА 1 кА 1 кА 1 кА Уровень напряжения защиты при 1 кВ/мкс Up 67 В 84 В 108 В 158 В Уровень напряжения защиты при In Up 86 В 100 В 158 В 186 В  Уровень напряжения защиты при Imax Up 115 В 125 В 197 В 210 В Макс. допустимая импульсная мощность рассеиваемая TVS-диодами Рppm 1500 Вт 1500 Вт 1500 Вт 1500 Вт Время срабатывания tA < 30 нс < 30 нс < 30 нс < 30 нс Скорость передачи данных   1 Мбит/c 1 Мбит/с 1 Мбит/с 1 Мбит/с Вносимое сопротивление на линию   2,2 Ом 2,2 Ом 2,2 Ом 2,2 Ом Паразитная емкость С 1,5 нФ 1,5 нФ 1,5 нФ 1,5 нФ Рабочая температура υ -40°C - +80°C  -40°C - +80°C  -40°C - +80°C  -40°C - +80°C  Степень защиты в соответствии с ГОСТ 14254    IP 20  IP 20  IP 20  IP 20 Монтаж   DIN-рейка 35 мм DIN-рейка 35 мм DIN-рейка 35 мм DIN-рейка 35 мм Cечение присоединяемых проводников   0,25-2,5 мм² 0,25-2,5 мм² 0,25-2,5 мм² 0,25-2,5 мм² Материал корпуса    Polyamide PA6  Polyamide PA6  Polyamide PA6  Polyamide PA6 Цвет корпуса   серый серый серый серый Категория в соответствии с ГОСТ Р 54986-2012    A2, B2, C2, C3, D1  A2, B2, C2, C3, D1  A2, B2, C2, C3, D1  A2, B2, C2, C3, D1 Масса   70 гр./140 гр. 70 гр./140 гр. 70 гр./140 гр. 70 гр./140 гр. Номер по каталогу   400 659 400 669 400 679 400 689     400 660 400 670 400 680 400 690

Технические характеристики Количество защищаемых пар 1 DTR 1/T/1500-L 2  DTR 2/T/1500-L        Номинальное рабочее напряжение DC Uo 170 В  Макс. длительное рабочее напряжение DC UC 185 В Номинальный ток IL 100 мА С2 Максимальный разрядный ток (8/20) Imax 20 кА Номинальный разрядный ток (8/20) In 1 кА Уровень напряжения защиты при 1 кВ/мкс Up 252 В Уровень напряжения защиты при In Up 385 В Уровень напряжения защиты при Imax Up 564 В Макс. допустимая импульсная мощность рассеиваемая TVS-диодами Рppm 1500 Вт Время срабатывания tA < 30 нс Скорость передачи данных   1 Мбит/c Вносимое сопротивление на линию   2,2 Ом Паразитная емкость С 1,5 нФ Рабочая температура υ -40°C - +80°C  Степень защиты в соответствии с ГОСТ 14254    IP 20 Монтаж   DIN-рейка 35 мм Cечение присоединяемых проводников   0,25-2,5 мм² Материал корпуса    Polyamide PA6 Цвет корпуса   серый Категория в соответствии с ГОСТ Р 54986-2012    A2, B2, C2, C3, D1 Масса   70 гр./140 гр. Номер по каталогу   400 699     400 700

Сделать заказ и запросить дополнительную информацию по DTR */**/1500-L Вы можете здесь.
