УЗИП серии DTR */**/3000-L ТУ 3428-002-79740390-2007 предназначены для защиты оборудования распределенных сетей аппаратуры промышленной автоматизации (АСУ ТП, АСКУЭ и др.), цифровых интерфейсов передачи данных, сигнальных линий систем управления и измерения, а также для защиты вторичных цепей питания и др. от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) в пределах 1 - 2 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1-2010.

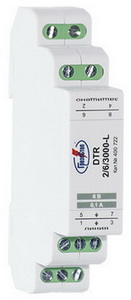

    УЗИП серии DTR */**/3000-L ТУ 3428-002-79740390-2007 размещены в корпусе для крепления на DIN-рейку 35 мм.
- Первая ступень защиты выполнена на газонаполненных разрядниках с Imax(8/20)=10 кА, вторая на TVS-диодах с Рppm=3000 Вт.
- Количество защищаемых пар проводников 1-2, подключение с помощью винтовых клемм 2,5 мм².
- Выпускаются на номинальное рабочее напряжение UN= 6, 12, 24, 30, 48, 60, 80, 110, 170 В DC, номинальный ток IN=100 мА.
- Способны пропускать максимальный разрядный ток Imax(8/20)=20 кА.
- Скорость передачи данных 1 Мбит/с.



 Структура наименования DTR */**/3000-L:





Сертификаты:

cертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»

сертификат соответствия системы добровольной сертификации ГАЗПРОМСЕРТ устройств защиты от импульсных перенапряжений для систем телекоммуникации и сигнализации (информационных систем)

сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2012

сертификат соответствия системы менеджмента качества требованиям ИСО 9001:2008

сертификат соответствия системы менеджмента качества требованиям ГОСТ ISO 9001-2011 (ISO 9001:2008)







прибор для диагностики УЗИП TESTER H4 GIGATEST pro

клеммная коробка HAKELBOX-6-S



Технические характеристики Количество защищаемых пар	1	DTR 1/6/3000-L	DTR 1/12/3000-L	DTR 1/24/3000-L	DTR 1/30/3000-L
	2	DTR 2/6/3000-L	DTR 2/12/3000-L	DTR 2/24/3000-L	DTR 2/30/3000-L
Номинальное рабочее напряжение DC	UN	6 В	12 В	24 В	30 В
Макс. длительное рабочее напряжение DC	UC	7 В	13,5 В	28 В	33 В
Номинальный ток	IN	100 мА	100 мА	100 мА	100 мА
D1 Общий импульсный ток (10/350)	Iimp	5 кА	5 кА	5 кА	5 кА
D1 Импульсный ток (10/350) линия/PE	Iimp	2,5 кА	2,5 кА	2,5 кА	2,5 кА
С2 Максимальный разрядный ток (8/20)	Imax	20 кА	20 кА	20 кА	20 кА
Номинальный разрядный ток (8/20)	In	1 кА	1 кА	1 кА	1 кА
Уровень напряжения защиты при 1 кВ/мкс	Up	10 В	19 В	34 В	44 В
Уровень напряжения защиты при In	Up	18 В	28 В	43 В	49 В
Уровень напряжения защиты при Imax	Up	51 В	54 В	63 В	84 В
Макс. допустимая импульсная мощность рассеиваемая TVS-диодами	Рppm	3000 Вт	3000 Вт	3000 Вт	3000 Вт
Время срабатывания	tA	< 30 нc	< 30 нс	< 30 нс	< 30 нс
Скорость передачи данных		1 Мбит/с	1 Мбит/с	1 Мбит/с	1 Мбит/с
Вносимое сопротивление на линию	R	2,2 Ом	2,2 Ом	2,2 Ом	2,2 Ом
Паразитная емкость	С	1,5 нФ	1,5 нФ	1,5 нФ	1,5 нФ
Рабочая температура	υ	-40°C - +80°C	-40°C - +80°C	-40°C - +80°C	-40°C - +80°C
Степень защиты в соответствии с ГОСТ 14254		IP 20	IP 20	IP 20	IP 20
Монтаж		DIN-рейка 35 мм	DIN-рейка 35 мм	DIN-рейка 35 мм	DIN-рейка 35 мм
Cечение присоединяемых проводников		0,25-2,5 мм²	0,25-2,5 мм²	0,25-2,5 мм²	0,25-2,5 мм²
Материал корпуса		Polyamide PA6	Polyamide PA6	Polyamide PA6	Polyamide PA6
Цвет корпуса		серый	серый	серый	серый
Категория в соответствии с ГОСТ Р 54986-2012		A2, B2, C2, C3, D1	A2, B2, C2, C3, D1	A2, B2, C2, C3, D1	A2, B2, C2, C3, D1
Масса		70 гр./140 гр.	70 гр./140 гр.	70 гр./140 гр.	70 гр./140 гр.
Номер по каталогу		400 721	400 732	400 742	400 752
		400 722	400 741	400 751	400 761



Технические характеристики Количество защищаемых пар	1	DTR 1/48/3000-L	DTR 1/60/3000-L	DTR 1/80/3000-L	DTR 1/110/3000-L
	2	DTR 2/48/3000-L	DTR 2/60/3000-L	DTR 2/80/3000-L	DTR 2/110/3000-L
Номинальное рабочее напряжение DC	UN	48 В	60 В	80 В	110 В
Макс. длительное рабочее напряжение DC	UC	53 В	70 В	94 В	128 В
Номинальный ток	IN	100 мА	100 мА	100 мА	100 мА
D1 Общий импульсный ток (10/350)	Iimp	5 кА	5 кА	5 кА	5 кА
D1 Импульсный ток (10/350) линия/PE	Iimp	2,5 кА	2,5 кА	2,5 кА	2,5 кА
С2 Максимальный разрядный ток (8/20)	Imax	10 кА	10 кА	10 кА	10 кА
Номинальный разрядный ток (8/20)	In	1 кА	1 кА	1 кА	1 кА
Уровень напряжения защиты при 1 кВ/мкс	Up	67 В	84 В	108 В	158 В
Уровень напряжения защиты при In	Up	86 В	100 В	158 В	186 В
Уровень напряжения защиты при Imax	Up	115 В	125 В	197 В	210 В
Макс. допустимая импульсная мощность рассеиваемая TVS-диодами	Рppm	3000 Вт	3000 Вт	3000 Вт	3000 Вт
Время срабатывания	tA	< 30 нс	< 30 нс	< 30 нс	< 30 нс
Скорость передачи данных		1 Мбит/c	1 Мбит/с	1 Мбит/с	1 Мбит/с
Вносимое сопротивление на линию		2,2 Ом	2,2 Ом	2,2 Ом	2,2 Ом
Паразитная емкость	С	1,5 нФ	1,5 нФ	1,5 нФ	1,5 нФ
Рабочая температура	υ	-40°C - +80°C	-40°C - +80°C	-40°C - +80°C	-40°C - +80°C
Степень защиты в соответствии с ГОСТ 14254		IP 20	IP 20	IP 20	IP 20
Монтаж		DIN-рейка 35 мм	DIN-рейка 35 мм	DIN-рейка 35 мм	DIN-рейка 35 мм
Cечение присоединяемых проводников		0,25-2,5 мм²	0,25-2,5 мм²	0,25-2,5 мм²	0,25-2,5 мм²
Материал корпуса		Polyamide PA6	Polyamide PA6	Polyamide PA6	Polyamide PA6
Цвет корпуса		серый	серый	серый	серый
Категория в соответствии с ГОСТ Р 54986-2012		A2, B2, C2, C3, D1	A2, B2, C2, C3, D1	A2, B2, C2, C3, D1	A2, B2, C2, C3, D1
Масса		70 гр./140 гр.	70 гр./140 гр.	70 гр./140 гр.	70 гр./140 гр.
Номер по каталогу		400 762	400 772	400 782	400 792
		400 771	400 781	400 791	400 682



Технические характеристики Количество защищаемых пар 1 DTR 1/T/3000-L 2 DTR 2/T/3000-L Номинальное рабочее напряжение DC UN 170 В  Макс. длительное рабочее напряжение DC UC 185 В Номинальный ток IN 100 мА С2 Максимальный разрядный ток (8/20) Imax 20 кА Номинальный разрядный ток (8/20) In 1 кА Уровень напряжения защиты при 1 кВ/мкс Up 252 В Уровень напряжения защиты при In Up 385 В Уровень напряжения защиты при Imax Up 564 В Макс. допустимая импульсная мощность рассеиваемая TVS-диодами Рppm 3000 Вт Время срабатывания tA < 30 нс Скорость передачи данных   1 Мбит/c Вносимое сопротивление на линию   2,2 Ом Паразитная емкость С 1,5 нФ Рабочая температура υ -40°C - +80°C  Степень защиты в соответствии с ГОСТ 14254    IP 20 Монтаж   DIN-рейка 35 мм Cечение присоединяемых проводников   0,25-2,5 мм² Материал корпуса    Polyamide PA6 Цвет корпуса   серый Категория в соответствии с ГОСТ Р 54986-2012    A2, B2, C2, C3, D1 Масса   70 гр./140 гр. Номер по каталогу   400 691     400 692
