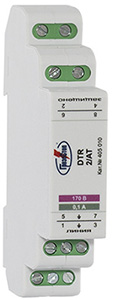

DTR /AT, DTR /AT-L

УЗИП в корпусе для установки на DIN-рейку 35 мм. Количество защищаемых пар проводников 1-2. UN= 170 В. IN=100 мА. Imax(8/20)=10, 20 кА. В УЗИП применяются TVS-диоды с Рppm=1500 Вт. Скорость передачи данных 10 Мбит/с. Предназначены для защиты высокоскоростных телефонных линий с ADSL-модемом.

УЗИП серий DTR */AT, DTR */AT-L, ТУ 3428-002-79740390-2007 предназначены для защиты телефонных линий со скоростью передачи данных 10 Мбит/с от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) в пределах 1 - 2 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1-2010.

УЗИП серии DTR */AT, ТУ 3428-002-79740390-2007 размещены в корпусе для установки на DIN-рейку 35 мм.

- Первая ступень защиты выполнена на газонаполненных разрядниках с Imax(8/20)=10 кА, вторая на TVS-диодах с Рppm=1500 Вт.
- Количество защищаемых пар проводников 1-2, подключение с помощью винтовых клемм.
- Выпускаются на номинальное рабочее напряжение UN=170 В DC, номинальный ток IN=100 мА.
- Способны пропускать максимальный разрядный ток Imax(8/20)=10 кА.
- Скорость передачи данных 10 Мбит/с.

УЗИП серии DTR */AT-L, ТУ 3428-002-79740390-2007 размещены в корпусе для установки на DIN-рейку 35 мм.
- Первая ступень защиты выполнена на газонаполненных разрядниках с Imax(8/20)=20 кА, вторая на TVS-диодах с Рppm=1500 Вт.
- Количество защищаемых пар проводников 1-2, подключение с помощью винтовых клемм.
- Выпускаются на номинальное рабочее напряжение UN= 170 В DC, номинальный ток IN=100 мА.
- Способны пропускать максимальный разрядный ток Imax(8/20)=20 кА.
- Скорость передачи данных 10 Мбит/с.

Структура наименования DTR */AT-L :

DTR - устройство для защиты оборудования слаботочных цепей с номинальным током IN=100 мА, размещено в корпусе для крепления на DIN-рейку 35 мм;

* - количество защищаемых пар проводников - 1, 2;

AT - устройство для защиты оборудования от заноса высокого потенциала со стороны телефонных линий с номинальным рабочим напряжением UN= 170 В DC, номинальным током IN=100 мА, скоростью передачи данных 10 Мбит/с.

L - первая ступень защиты выполнена на газонаполненных разрядниках с Imax(8/20)=20 кА.

Пример: DTR 2/AT-L -УЗИП для защиты оборудования слаботочных цепей, размещено в корпусе для крепления на DIN-рейку 35 мм, количество пар защищаемых проводников -2,номинальное рабочее напряжение UN= 170 В DC, номинальный ток IN=100 мА, скорость передачи данных 10 Мбит/с, первая ступень защиты выполнена на газонаполненных разрядниках с Imax(8/20)=20 кА, вторая ступень защиты выполнена на TVS-диодах с Рppm=1500 Вт. Применяются для защиты оборудования от заноса высокого потенциала со стороны телефонных линий.

Схемы:

схема электрическая принципиальная DTR AT, DTR AT-L

схема электрическая принципиальная DTR 2/AT, DTR 2/AT-L

Сертификаты:

cертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»

разрешение Федеральной службы по экологическому, технологическому и атомному надзору

сертификат соответствия системы добровольной сертификации ГАЗПРОМСЕРТ устройств защиты от импульсных перенапряжений для систем телекоммуникации и сигнализации (информационных систем)

сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2012

сертификат соответствия системы менеджмента качества требованиям ИСО 9001:2008

сертификат соответствия системы менеджмента качества требованиям ГОСТ ISO 9001-2011 (ISO 9001:2008)

Теория и особенности применения:

УЗИП и его параметры

Дополнительные принадлежности:

прибор для диагностики УЗИП TESTER H2

прибор для диагностики УЗИП TESTER H4 GIGATEST pro

клеммная коробка HAKELBOX-6-S

Технические характеристики		DTR AT	DTR 2/AT	DTR AT-L	DTR 2/AT-L
Количество защищаемых пар		1	2	1	2
Номинальное рабочее напряжение DC	UN	170 В	170 В	170 В	170 В
Макс. длительное рабочее напряжение DC	UC	185 В	185 В	185 В	185 В
Номинальный ток	IN	100 мА	100 мА	100 мА	100 мА
D1 Общий импульсный ток (10/350)	Iimp	-	-	5 кА	5 кА
D1 Импульсный ток (10/350) линия/PE	Iimp	-	-	2,5 кА	2,5 кА
С2 Максимальный разрядный ток (8/20)	Imax	10 кА	10 кА	20 кА	20 кА
Номинальный разрядный ток (8/20)	In	1 кА	1 кА	1 кА	1 кА
Уровень напряжения защиты при 1 кВ/мкс	Up	252 В	252 В	252 В	252 В
Уровень напряжения защиты при In	Up	385 В	385 В	385 В	385 В
Уровень напряжения защиты при Imax	Up	564 В	564 В	564 В	564 В
Макс. допустимая импульсная мощность рассеиваемая TVS-диодами	Рppm	1500 Вт	1500 Вт	1500 Вт	1500 Вт
Время срабатывания	tA	< 30 нc	< 30 нс	< 30 нс	< 30 нс
Скорость передачи данных		10 Мбит/с	10 Мбит/с	10 Мбит/с	10 Мбит/с
Вносимое сопротивление на линию	R	2,2 Ом	2,2 Ом	2,2 Ом	2,2 Ом
Паразитная емкость	С	1,5 нФ	1,5 нФ	1,5 нФ	1,5 нФ
Рабочая температура	υ	-40°C - +80°C	-40°C - +80°C	-40°C - +80°C	-40°C - +80°C
Степень защиты в соответствии с ГОСТ 14254		IP 20	IP 20	IP 20	IP 20
Монтаж		DIN-рейка 35 мм	DIN-рейка 35 мм	DIN-рейка 35 мм	DIN-рейка 35 мм
Cечение присоединяемых проводников		0,25-2,5 мм²	0,25-2,5 мм²	0,25-2,5 мм²	0,25-2,5 мм²
Материал корпуса		Polyamide PA6	Polyamide PA6	Polyamide PA6	Polyamide PA6
Цвет корпуса		серый	серый	серый	серый
Категория в соответствии с ГОСТ Р 54986-2012		A2, B2, C2, C3, D1	A2, B2, C2, C3, D1	A2, B2, C2, C3, D1	A2, B2, C2, C3, D1
Масса		70 гр.	140 гр.	70 гр.	140 гр.
Номер по каталогу		405 014	405 010	400 901	400 902
