DTR 485 G PB, DTR 485-L G PB...

Уcтройства защиты от импульсных перенапряжений и помех
УЗИП систем передачи данных, управления, контроля и измерения
УЗИП серии DTR 485

DTR 485 G PB, DTR 485-L G PB, DTR 485 PB, DTR 485-L PB

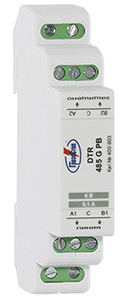

УЗИП в корпусе для установки на DIN-рейку 35 мм. Количество защищаемых пар проводников 1-2. UN= 6 В. IN=100 мА. Imax(8/20)=10, 20 кА. В УЗИП применяются TVS-диоды с Рppm=1500 Вт. Скорость передачи данных 10 Мбит/с. Предназначены для защиты линий последовательного интерфейса RS-485. Возможность подключения экрана кабеля.

УЗИП DTR 485 G PB, DTR 485-L G PB, DTR 485 PB, DTR 485-L PB, ТУ 3428-002-79740390-2007 предназначены для защиты линий последовательного интерфейса RS-485 со скоростью передачи данных 10 Мбит/с от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) в пределах 1 - 2 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1-2010.    УЗИП серии DTR 485 PB, ТУ 3428-002-79740390-2007 размещены в корпусе для установки на DIN-рейку 35 мм. - Первая ступень защиты выполнена на газонаполненных разрядниках с Imax(8/20)=10 кА, вторая на TVS-диодах с Рppm=1500 Вт. - Количество защищаемых пар проводников 1, подключение с помощью винтовых клемм 2,5 мм². - Выпускаются на номинальное рабочее напряжение UN= 6 В DC, номинальный ток IN=100 мА. - Способны пропускать максимальный разрядный ток Imax(8/20)=10 кА. - Скорость передачи данных 10 Мбит/с. - Возможность подключения экрана кабеля к системе уравнивания потенциалов. УЗИП серии DTR 485-L PB, ТУ 3428-002-79740390-2007 размещены в корпусе для установки на DIN-рейку 35 мм. - Первая ступень защиты выполнена на газонаполненных разрядниках с Imax(8/20)=20 кА, вторая на TVS-диодах с Рppm=1500 Вт. - Количество защищаемых пар проводников 1, подключение с помощью винтовых клемм 2,5 мм². - Выпускаются на номинальное рабочее напряжение UN= 6 В DC, номинальный ток IN=100 мА. - Способны пропускать максимальный разрядный ток Imax(8/20)=20 кА. - Скорость передачи данных 10 Мбит/с. - Возможность подключения экрана кабеля к системе уравнивания потенциалов. УЗИП серии DTR 485 G PB, ТУ 3428-002-79740390-2007 размещены в корпусе для установки на DIN-рейку 35 мм. - Первая ступень защиты выполнена на газонаполненных разрядниках с Imax(8/20)=10 кА, вторая на TVS-диодах с Рppm=1500 Вт. - Количество защищаемых пар проводников 1, подключение с помощью винтовых клемм 2,5 мм². - Выпускаются на номинальное рабочее напряжение UN= 6 В DC, номинальный ток IN=100 мА. - Способны пропускать максимальный разрядный ток Imax(8/20)=10 кА. - Скорость передачи данных 10 Мбит/с. - Возможность подключения экрана кабеля к системе уравнивания потенциалов через газонаполненный разрядник.

УЗИП серии DTR 485-L G PB, ТУ 3428-002-79740390-2007 размещены в корпусе для установки на DIN-рейку 35 мм. - Первая ступень защиты выполнена на газонаполненных разрядниках с Imax(8/20)=20 кА, вторая на TVS-диодах с Рppm=1500 Вт. - Количество защищаемых пар проводников 1, подключение с помощью винтовых клемм 2,5 мм². - Выпускаются на номинальное рабочее напряжение UN= 6 В DC, номинальный ток IN=100 мА. - Способны пропускать максимальный разрядный ток Imax(8/20)=20 кА. - Скорость передачи данных 10 Мбит/с. - Возможность подключения экрана кабеля к системе уравнивания потенциалов через газонаполненный разрядник.

Структура наименования DTR 485-L G PB :  DTR - устройство  для защиты оборудования слаботочных цепей с  номинальным током IN=100 мА,  размещено в корпусе для крепления на DIN-рейку 35 мм; 485 - устройство для защиты оборудования от заноса высокого потенциала со стороны RS 485 с номинальным рабочим напряжением UN= 6 В DC, номинальным током IN=100 мА, скоростью передачи данных 10 Мбит/с; L -  первая ступень защиты выполнена на газонаполненных разрядниках с Imax(8/20)=20 кА.  PB - возможность подключения экрана кабеля к системе уравнивания потенциалов; G - экран кабеля подключается через газонаполненный разрядник.    Пример: DTR 485-L G PB - УЗИП для защиты оборудования слаботочных цепей,  размещено в корпусе для крепления на DIN-рейку 35 мм, количество пар защищаемых проводников -1, номинальное рабочее напряжение UN= 6 В, номинальный ток IN=100 мА, скорость передачи данных 10 Мбит/с, первая ступень защиты выполнена на газонаполненных разрядниках с Imax(8/20)=20 кА, вторая ступень защиты выполнена на TVS-диодах с Рppm=1500 Вт. Применяются для защиты оборудования от заноса высокого потенциала со стороны линий RS 485. Экран кабеля подключается  к системе уравнивания потенциалов через газонаполненный разрядник или напрямую.

Схемы:

схема электрическая принципиальная DTR 485 G PB, DTR 485-L G PB

схема электрическая принципиальная DTR 485 PB, DTR 485-L PB

Сертификаты:

cертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»

cертификат соответствия системы добровольной сертификации ГАЗПРОМСЕРТ устройств защиты от импульсных перенапряжений для низковольтных силовых распределительных систем I, I+II, I+II+III, II, III классов испытаний

сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2006

сертификат соответствия системы менеджмента качества требованиям ИСО 9001:2008

сертификат соответствия системы менеджмента качества требованиям ISO 9001:2008

Теория и особенности применения:

УЗИП и его параметры

DTR 485 G PB, DTR 485-L G PB, DTR 485 PB, DTR 485-L PB - защита линий интерфейса RS-485 со скоростью передачи данных 10 Мбит/с.

Дополнительные принадлежности:

прибор для диагностики УЗИП TESTER H2

прибор для диагностики УЗИП TESTER H4 GIGATEST pro

клеммная коробка HAKELBOX-6-S

Технические характеристики    DTR 485 PB DTR 485 G PB DTR 485-L PB DTR 485-L G PB  Количество защищаемых пар    1  1 1  1 Номинальное рабочее напряжение DC UN 6 В  6 В   6 В    6 В   Макс. длительное рабочее напряжение DC UC 7 В  7 В   7 В   7 В   Номинальный ток IN 100 мА 100 мА 100 мА 100 мА D1 Общий импульсный ток (10/350) Iimp - - 5 кА 5 кА D1 Импульсный ток (10/350) линия/PE Iimp - - 2,5 кА 2,5 кА С2 Максимальный разрядный ток (8/20),линия-РЕ Imax 10 кА 10 кА 20 кА 20 кА С2 Максимальный разрядный ток (8/20),экран-PE   Imax  -  10 кА  -  10 кА  Номинальный разрядный ток (8/20),линия-РЕ In 1 кА 1 кА 1 кА 1 кА Уровень напряжения защиты при 1 кВ/мкс Up 10 В 10 В 10 В 10 В Уровень напряжения защиты при In Up 18 В 18 В 18 В 18 В Уровень напряжения защиты при Imax Up 51 В 51 В 51 В 51 В Макс. допустимая импульсная мощность рассеиваемая TVS-диодами Рppm 1500 Вт 1500 Вт 1500 Вт 1500 Вт Время срабатывания tA < 30 нc < 30 нс < 30 нс < 30 нс Скорость передачи данных   10 Мбит/с 10 Мбит/с 10 Мбит/с 10 Мбит/с Вносимое сопротивление на линию R 2,2 Ом 2,2 Ом 2,2 Ом 2,2 Ом Паразитная емкость С 1,5 нФ 1,5 нФ 1,5 нФ 1,5 нФ Рабочая температура υ -40°C - +80°C  -40°C - +80°C  -40°C - +80°C  -40°C - +80°C  Степень защиты в соответствии с ГОСТ 14254    IP 20  IP 20  IP 20  IP 20 Монтаж   DIN-рейка 35 мм DIN-рейка 35 мм DIN-рейка 35 мм DIN-рейка 35 мм Cечение присоединяемых проводников   0,25-2,5 мм² 0,25-2,5 мм² 0,25-2,5 мм² 0,25-2,5 мм² Материал корпуса    Polyamide PA6  Polyamide PA6  Polyamide PA6  Polyamide PA6 Цвет корпуса   серый серый серый серый Категория в соответствии с ГОСТ Р 54986-2012    A2, B2, C2, C3, D1  A2, B2, C2, C3, D1  A2, B2, C2, C3, D1  A2, B2, C2, C3, D1 Масса   110 гр. 115 гр. 110 гр. 115 гр. Номер по каталогу   400 602 400 603 400 891 400 892
