серии DTR 485

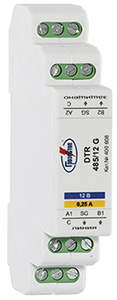

DTR 485/12 G
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| УЗИП в корпусе для установки на DIN-рейку 35 мм. Количество защищаемых пар проводников 1. UN= 12 В. IN=250 мА. Imax(8/20)=20 кА. В УЗИП применяются TVS-диоды с Рppm=1500 Вт. Скорость передачи данных 10 Мбит/с. Предназначено для защиты линии последовательного интерфейса RS-485. Возможность подключения экрана кабеля через шунтирующую емкость и газонаполненный разрядник. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
УЗИП DTR 485/12 G , ТУ 3428-002-79740390-2007 предназначены для защиты линий последовательного интерфейса RS-485 со скоростью передачи данных 10 Мбит/с от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) в пределах 1 - 2 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1-2010.
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
УЗИП серии DTR 485/12 G, ТУ 3428-002-79740390-2007 размещены в корпусе для установки на DIN-рейку 35 мм.
- Первая ступень защиты выполнена на газонаполненных разрядниках с Imax(8/20)=20 кА, вторая на TVS-диодах с Рppm=1500 Вт. - Количество защищаемых пар проводников 1, подключение с помощью винтовых клемм 2.5 мм². - Выпускаются на номинальное рабочее напряжение Uo= 12 В DC, номинальный ток IL=250 мА. - Способны пропускать максимальный разрядный ток Imax(8/20)=20 кА. - Скорость передачи данных 10 Мбит/с. - Возможность подключения экрана кабеля к системе уравнивания потенциалов через шунтирующую емкость и газонаполненный разрядник. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Структура наименования DTR 485/12 G:
485 - устройство для защиты оборудования от заноса высокого потенциала со стороны RS 485 скоростью передачи данных 10 Мбит/с;
12 - номинальное рабочее напряжение Uо= 12 В DC; G - экран кабеля подключается через газонаполненный разрядник. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Схемы:
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
схема электрическая принципиальная DTR 485/12 G
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Сертификаты:
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
cертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
сертификат соответствия системы добровольной сертификации ГАЗПРОМСЕРТ устройств защиты от импульсных перенапряжений для систем телекоммуникации и сигнализации (информационных систем)
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2012
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
сертификат соответствия системы менеджмента качества требованиям ИСО 9001:2008
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| сертификат соответствия системы менеджмента качества требованиям ГОСТ ISO 9001-2011 (ISO 9001:2008) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Теория и особенности применения:
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
УЗИП и его параметры
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Защита оборудования от перенапряжений со стороны портов RS-485
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Дополнительные принадлежности:
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
прибор для диагностики УЗИП TESTER H2
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
прибор для диагностики УЗИП TESTER H4 GIGATEST pro
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
клеммная коробка HAKELBOX-6-S
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
