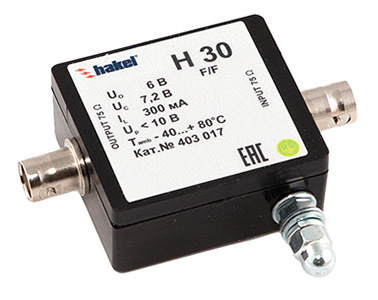

H30, H30-L

Уcтройства защиты от импульсных перенапряжений и помех
УЗИП телекоммуникационного оборудования
УЗИП систем видеонаблюдения

H30, H30-L



УЗИП для защиты систем видеонаблюдения по 1-й коаксиальной линии. Волновое сопротивление 50 Ом, 75 Ом. Номинальное напряжение сигнала 6 В, 12 В DC. Разъемы типа BNC.

УЗИП серии H30, ТУ 3428-002-79740390-2007 предназначены для защиты видеоборудования по коаксиальным линиям 50 Ом и 75 Ом от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) в пределах 1 - 2 зон молниезащиты в соответствии с МЭК 62305.       УЗИП H30, ТУ 3428-002-79740390-2007 предназначены для защиты оборудования по одной коаксиальной линии, например видеокамеры. - Размещены в корпусе для настенного крепления. - Первая ступень защиты выполнена на газонаполненных разрядниках с Imax(8/20)=5 кА, вторая на TVS-диодах с Робр.= 600 Вт. - Выпускаются для линий с волновым сопротивлением 50 Ом и 75 Ом. - Выпускаются на номинальное рабочее напряжение UN= 6, 12 В DC, номинальный ток IN=300 мА.  - Присоединения к коаксиальным линиям присоединяются с помощью BNC разъемов.

УЗИП H30-L, ТУ 3428-002-79740390-2007 предназначены для защиты оборудования по одной коаксиальной линии, например видеокамеры.  - Размещены в корпусе для настенного крепления. - Первая ступень защиты выполнена на газонаполненных разрядниках с Imax(8/20)=6,5 кА, вторая на TVS-диодах с Робр.= 600 Вт. - Выпускаются для линий с волновым сопротивлением 50 Ом и 75 Ом. - Выпускаются на номинальное рабочее напряжение UN= 6, 12 В DC, номинальный ток IN=300 мА.  - Присоединения к коаксиальным линиям присоединяются с помощью BNC разъемов.

При заказе H30, H30-L необходимо указать номинальное напряжение сигнала 6В или 12 В, волновое сопротивление коаксиальной линии 50 или 75 Ом и тип разъема BNC на входе в устройство и на выходе F/F, F/M, M/M, M/F. Например: H30 (6B, 75 Ом, F/F).

Схемы:

схема электрическая принципиальная H30, H30-L

Сертификаты:

cертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»

cертификат соответствия системы добровольной сертификации ГАЗПРОМСЕРТ устройств защиты от импульсных перенапряжений для низковольтных силовых распределительных систем I, I+II, I+II+III, II, III классов испытаний

сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2006

сертификат соответствия системы менеджмента качества требованиям ИСО 9001:2008

сертификат соответствия системы менеджмента качества требованиям ISO 9001:2008

Теория и особенности применения:

УЗИП и его параметры

Защита коаксиальных линий и оборудования систем видеонаблюдения от импульсных грозовых перенапряжений

Дополнительные принадлежности:

прибор для диагностики УЗИП TESTER H2

Технические характеристики    H30 H30 H30-L   H30-L   Количество защищаемых линий   1  1  1  1  Разъемы    BNC (F/F, F/M, M/M, M/F)  BNC (F/F, F/M, M/M, M/F)   BNC (F/F, F/M, M/M, M/F)   BNC (F/F, F/M, M/M, M/F)   Волновое сопротивление, Ом   50, 75 50, 75  50, 75  50, 75  Номинальное рабочее напряжение DC UN 6 В  12 В  6 В  12 В  Макс. длительное рабочее напряжение DC UC 7,2 В  14,4 В  7,2 В  14,4 В  Номинальный ток IN 300 мА 300 мА 300 мА 300 мА С2 Максимальный разрядный ток (8/20) Imax 5 кА 5 кА 6,5 кА 6,5 кА Номинальный разрядный ток (8/20) In 1 кА 1 кА 1 кА 1 кА Уровень напряжения защиты при 1 кВ/мкс Up 10 В 20 В 10 В 20 В Уровень напряжения защиты при In Up 22 В 44 В 22 В 44 В  Макс. импульсн. рассеиваемая мощность Робр 600 Вт 600 Вт 600 Вт 600 Вт Время срабатывания tA < 30 нc < 30 нс < 30 нс < 30 нс Вносимое сопротивление на линию R 10 Ом 10 Ом 10 Ом 10 Ом Паразитная емкость С <27 пФ <27 пФ <27 пФ <27 пФ Рабочая температура υ -40°C - +80°C  -40°C - +80°C  -40°C - +80°C  -40°C - +80°C  Степень защиты в соответствии с ГОСТ 14254    IP 20  IP 20  IP 20  IP 20 Монтаж   монтажная панель монтажная панель монтажная панель монтажная панель Материал корпуса    Polyamide PA6  Polyamide PA6  Polyamide PA6  Polyamide PA6 Цвет корпуса   черный черный черный черный Категория в соответствии с МЭК 61643-21:2000    A2, B2, C2, C3, D1  A2, B2, C2, C3, D1  A2, B2, C2, C3, D1  A2, B2, C2, C3, D1 Каталожный номер           Волновое сопротивление 50 Ом                 403 021 H30 (6,50,F/F)  403 029 H30 (12,50,F/F)  403 037 H30-L (6,50,F/F)  403 045 H30-L (12,50,F/F)     403 022 H30 (6,50,M/M)  403 030 H30 (12,50,M/M)  403 038 H30-L (6,50,M/M)  403 046 H30-L (12,50,M/M)      403 023 H30 (6,50,F/M)  403 031 H30 (12,50,F/M)  403 039 H30-L (6,50,F/M)  403 047 H30-L (12,50,F/M)      403 024 H30 (6,50,M/F)  403 032 H30 (12,50,M/F)  403 040 H30-L (6,50,M/F)  403 048 H30-L (12,50,M/F)  Волновое сопротивление 75 Ом                  403 017 H30 (6,75,F/F)  403 025 H30 (12,75,F/F)  403 033 H30-L (6,75,F/F)  403 041 H30-L (12,75,F/F)       403 018 H30 (6,75,M/M)  403 026 H30 (12,75,M/M)  403 034 H30-L (6,75,M/M)  403 042 H30-L (12,75,M/M)      403 019 H30 (6,75,F/M)  403 027 H30 (12,75,F/M)  403 035 H30-L (6,75,F/M)  403 043 H30-L (12,75,F/M)      403 020 H30 (6,75,M/F)  403 028 H30 (12,75,M/F)  403 036 H30-L (6,75,M/F)  403 044 H30-L (12,75,M/F)

Сделать заказ и запросить дополнительную информацию по H30, H30-L Вы можете здесь.
