H40, H40-L

Уcтройства защиты от импульсных перенапряжений и помех
УЗИП телекоммуникационного оборудования
УЗИП систем видеонаблюдения

H40, H40-L



УЗИП для защиты систем видеонаблюдения по 4-м коаксиальным линиям. Волновое сопротивление 50 Ом, 75 Ом. Номинальное напряжение сигнала 6 В, 12 В DC. Разъемы типа BNC.

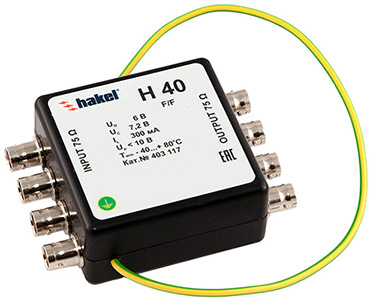

УЗИП серии H40, ТУ 3428-002-79740390-2007 предназначены для защиты видеоборудования по коаксиальным линиям 50 Ом и 75 Ом от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) в пределах 1 - 2 зон молниезащиты в соответствии с МЭК 62305.       УЗИП H40, ТУ 3428-002-79740390-2007 предназначены для защиты оборудования по 4-м коаксиальным линиям, например видеорегистратора. - Размещены в корпусе для настенного крепления. - Первая ступень защиты выполнена на газонаполненных разрядниках с Imax(8/20)=5 кА, вторая на TVS-диодах с Робр.= 600 Вт. - Выпускаются для линий с волновым сопротивлением 50 Ом и 75 Ом. - Выпускаются на номинальное рабочее напряжение UN= 6, 12 В DC, номинальный ток IN=300 мА.  - Присоединения к коаксиальным линиям присоединяются с помощью BNC разъемов.

УЗИП H40-L, ТУ 3428-002-79740390-2007 предназначены для защиты оборудования по 4-м коаксиальным линиям, например видеорегистратора.   - Размещены в корпусе для настенного крепления. - Первая ступень защиты выполнена на газонаполненных разрядниках с Imax(8/20)=6,5 кА, вторая на TVS-диодах с Робр.= 600 Вт. - Выпускаются для линий с волновым сопротивлением 50 Ом и 75 Ом. - Выпускаются на номинальное рабочее напряжение UN= 6, 12 В DC, номинальный ток IN=300 мА.  - Присоединения к коаксиальным линиям присоединяются с помощью BNC разъемов.

При заказе H40, H40-L необходимо указать номинальное напряжение сигнала 6В или 12 В, волновое сопротивление коаксиальной линии 50 или 75 Ом и тип разъема BNC на входе в устройство и на выходе F/F, F/M, M/M, M/F. Например: H40 (6B, 75 Ом, F/F).

Схемы:

схема электрическая принципиальная H40, H40-L

Сертификаты:

cертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»

cертификат соответствия системы добровольной сертификации ГАЗПРОМСЕРТ устройств защиты от импульсных перенапряжений для низковольтных силовых распределительных систем I, I+II, I+II+III, II, III классов испытаний

сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2006

сертификат соответствия системы менеджмента качества требованиям ИСО 9001:2008

сертификат соответствия системы менеджмента качества требованиям ISO 9001:2008

Теория и особенности применения:

УЗИП и его параметры

Защита коаксиальных линий и оборудования систем видеонаблюдения от импульсных грозовых перенапряжений

Дополнительные принадлежности:

прибор для диагностики УЗИП TESTER H2

Технические характеристики    H40 H40 H40-L   H40-L   Количество защищаемых линий   4 4  4  4  Разъемы    BNC (F/F, F/M, M/M, M/F)  BNC (F/F, F/M, M/M, M/F)   BNC (F/F, F/M, M/M, M/F)   BNC (F/F, F/M, M/M, M/F)   Волновое сопротивление, Ом    50, 75  50, 75  50, 75  50, 75  Номинальное рабочее напряжение DC UN 6 В  12 В  6 В  12 В  Макс. длительное рабочее напряжение DC UC 7,2 В  14,4 В  7,2 В  14,4 В  Номинальный ток IN 300 мА 300 мА 300 мА 300 мА С2 Максимальный разрядный ток (8/20) Imax 5 кА 5 кА 6,5 кА 6,5 кА Номинальный разрядный ток (8/20) In 1 кА 1 кА 1 кА 1 кА Уровень напряжения защиты при 1 кВ/мкс Up 10 В 20 В 10 В 20 В Уровень напряжения защиты при In Up 22 В 44 В 22 В 44 В  Макс. импульсн. рассеиваемая мощность Робр 600 В 600 Вт 600 Вт 600 Вт Время срабатывания tA < 30 нc < 30 нс < 30 нс < 30 нс Вносимое сопротивление на линию R 10 Ом 10 Ом 10 Ом 10 Ом Паразитная емкость С < 47 пФ < 47 пФ < 47 пФ < 47 пФ Рабочая температура υ -40°C - +80°C  -40°C - +80°C  -40°C - +80°C  -40°C - +80°C  Степень защиты в соответствии с ГОСТ 14254    IP 20  IP 20  IP 20  IP 20 Монтаж   монтажная панель монтажная панель монтажная панель монтажная панель Материал корпуса    Polyamide PA6  Polyamide PA6  Polyamide PA6  Polyamide PA6 Цвет корпуса   черный черный черный черный Категория в соответствии с МЭК 61643-21:2000    A2, B2, C2, C3, D1  A2, B2, C2, C3, D1  A2, B2, C2, C3, D1  A2, B2, C2, C3, D1 Каталожный номер         Волновое сопротивление 50 Ом                403 121 H40 (6,50,F/F)  403 129 H40 (12,50,F/F)  403 137 H40-L (6,50,F/F)  403 145 H40-L (12,50,F/F)     403 122 H40 (6,50,M/M)  403 130 H40 (12,50,M/M)  403 138 H40-L (6,50,M/M)  403 146 H40-L (12,50,M/M)      403 123 H40 (6,50,F/M)  403 131 H40 (12,50,F/M)  403 139 H40-L (6,50,F/M)  403 147 H40-L (12,50,F/M)      403 124 H40 (6,50,M/F)  403 132 H40 (12,50,M/F)  403 140 H40-L (6,50,M/F)  403 148 H40-L (12,50,M/F)  Волновое сопротивление 75 Ом                  403 117 H40 (6,75,F/F) 403 125 H40 (12,75,F/F)  403 133 H40-L (6,75,F/F)  403 141 H40-L (12,75,F/F)      403 118 H40 (6,75,M/M)  403 126 H40 (12,75,M/M)  403 134 H40-L (6,75,M/M)  403 142 H40-L (12,75,M/M)      403 119 H40 (6,75,F/M)  403 127 H40 (12,75,F/M)  403 135 H40-L (6,75,F/M)  403 143 H40-L (12,75,F/M)      403 120 H40 (6,75,M/F)  403 128 H40 (12,75,M/F)  403 136 H40-L (6,75,M/F)  403 144 H40-L (12,75,M/F)

Сделать заказ и запросить дополнительную информацию по H40, H40-L Вы можете здесь.
