HGS100 EB
 |
||||||||||||||||||||||||||||||||||
| Разделительный разрядник для уравнивания потенциалов. Iimp(10/350)= 100 кА. Применяется в системах молниезащиты. | ||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||
|

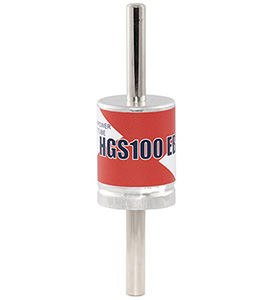

Разделительный
разрядник HGS100
EB, ТУ
3428-002-79740390-2007 предназначен
для уравнивания
потенциалов
между
металлическими
составными
частями и
элементами
объекта, которые
не могут быть по
условиям
эксплуатации
напрямую
электрически
соединены друг с
другом.
HGS100
EB, ТУ
3428-002-79740390-2007
– УЗИП на основе
газонаполненного
разрядника.
• Способен отводить импульсы тока Iimp (10/350)=100 кА. • Предназначен для внутренней и внешней установки.
•
Устанавливается
в помещениях с
повышенной
влажностью, под
землей.
• Для подключение разрядника применяются проводники из нержавеющей стали сечением 10 мм² длиной 50 мм.
При достижении
напряжение
напряжения
пробоя,
сопротивление
разрядника резко
падает с
величины >1 ГОм
до 0,001
÷ 0,002 Ом и
из-за ионизации
газа происходит
дуговой разряд.
После окончания
воздействия
перенапряжения
разрядник
восстанавливает
свое высокое
сопротивление и
разрывает
соединение.
Область
применения:
- молниезащитное уравнивание потенциалов в соответствии с МЭК 61024-1;
- уравнивание потенциалов в электрических сетях с системой заземления типа IT в соответствии с МЭК 60364-5-54;
- системы внешней молниезащиты;
- заземленные конструкции объекта и заземляющий проводник функционального (рабочего) заземления, если СУЩЕСТВУЮТ ограничения на присоединение цепей функционального заземления к заземляющему устройству защитного заземления.
|
||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||
|
Схемы:
|
||||||||||||||||||||||||||||||||||
|
схема электрическая принципиальная HGS100 EB
|
||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||
|
Сертификаты:
|
||||||||||||||||||||||||||||||||||
|
сертификат соответствия №ТС RU C-RU.МЛ02.В.00230 Устройств защиты от импульсных перенапряжений требованиям Технического регламента Таможенного союза ТР ТС 004/2011 "О безопасности низковольтного оборудования".
|
||||||||||||||||||||||||||||||||||
|
сертификат соответствия №РОСС RU.AB28.H18151 разделительных искровых разрядников серий ГСР, HGS, ТУ 3428-002-79740390-2007 требованиям ГОСТ Р МЭК 62561.3-2014.
|
||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||
|
Дополнительные принадлежности:
|
||||||||||||||||||||||||||||||||||
|
прибор для диагностики УЗИП TESTER H1
|
||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||
|
Сделать заказ и запросить дополнительную информацию по HGS100 EB Вы можете здесь.
