Разделительный разрядник HGS100 RW, ТУ 3428-002-79740390-2007 предназначен для защиты персонала и оборудования от перенапряжений в железнодорожных электрических сетях переменного и постоянного тока.



HGS100 RW, ТУ 3428-002-79740390-2007 – УЗИП на основе газонаполненного разрядника.
• Способен отводить импульсы тока Iimp (10/350)=100 кА.

• Соответствует требованиям EN 50122-1 и EN 50123-5:2003 связанных с электрической безопасностью и заземлением.

• Разность потенциалов ограничивается безопасным уровнем напряжения 30 В.

• Уровень статического напряжения пробоя постоянным током составляет от 300 до 500 В DC, по запросу возможно изготовление HGS100 RW на напряжение 200 ÷ 300 В DC.

• Сохраняет работоспособность при токе короткого замыкания до 4 кА  (AC) длительностью до 100 мс или токе короткого замыкания 15 кА (DC) длительностью 20 мс.

• Разрушается при токе короткого замыкания более 300 Aсек (DC) или 400 Aсек (AC).

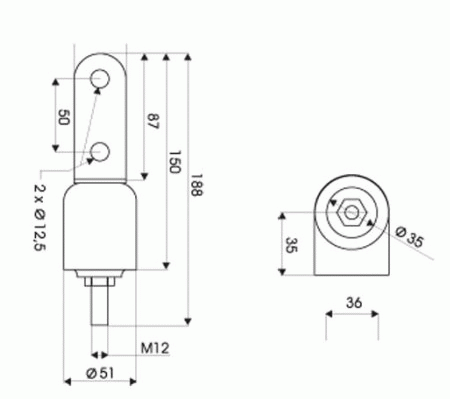

 •  Для подключение разрядника применяется шпилька с резьбой М12 и монтажная пластина.

После окончания воздействия перенапряжения разрядник восстанавливает свое высокое сопротивление и разрывает соединение.



Разрядники не устанавливают на опорах, на которых расположены приводы секционных разъединителей, а также на опорах, находящихся в общедоступных местах (пассажирские платформы и др.).



Область применения:

- защита персонала и оборудования от перенапряжений;









сертификат соответствия №РОСС RU.AB28.H18151  разделительных искровых разрядников серий ГСР, HGS, ТУ 3428-002-79740390-2007 требованиям ГОСТ Р МЭК 62561.3-2014.





Технические характеристики	HGS100 RW
Испытаны в соответствии с	EN 61643-11/A11, EN 50123-5:2003
DC- напряжение пробоя	300 - 500 В DC*
AC- напряжение пробоя	> 250 В (среднеквадратичное значение)
Динамическое напряжение пробоя при крутизне 5 кВ/мкс - для 99% проведенных испытаний импульсным напряжением 6 кВ с формой импульса 1,2/50 мкс	<1200 В
Максимальный разрядный ток (8/20), Imax	150 кА
Номинальный разрядный ток (8/20), In	75 кА
Импульсный ток (10/350), Iimp	100 кА
Коммутируемый заряд, Q	50 A×сек
Удельная энергия, W/R	2500 кДж/Ом
Сопротивление изоляции при 100 В DC, Ri	> 1 ГОм
Емкость на частоте 1 МГц, С	5 пкФ
Материал корпуса	Двухкомпонентный герметизирующий компаунд / металлическая оболочка, устойчивая к климатическим воздействиям
Рабочая температура, υ	-40°C - +90°C
Степень защиты в соответствии с ГОСТ 14254	IP 66
Cрок эксплуатации	100 000 ч
Масса	575 гр.
Номер по каталогу	10 002
