HIS 73

Приборы для контроля изоляции в сетях с изолированной нейтралью
Приборы контроля сопротивления изоляции в сетях переменного тока с изолированной нейтралью, с контактами CMOS и дистанционной сигнализации

HIS 73

UN=230 В/50Гц, + 10%, - 15% UIT=до 275 В/ 50 Гц (без дросселя) RCRIT=10-50 кОм "Сухой" контакт (250 В/50 Гц/2 А) Контакт CMOS (30 В пост. тока/20 мА)

Прибор HIS 73 предназначен для непрерывного контроля сопротивления изоляции в сетях переменного тока с изолированной нейтралью. Такие сети используются, преимущественно, в системах электроснабжения электроустановок: - медицинских учреждений; - предприятий горной, нефте- и газодобывающей, металлургической и химической промышленности;  - железнодорожного и морского транспорта; - специального научного и испытательного оборудования. C помощью прибора производится непрерывный автоматический контроль сопротивления изоляции сети относительно шины PE. В том случае, если контролируемое сопротивление изоляции снижается ниже установленного значения (RCRIT) происходит переключение "сухого" контакта на клеммах прибора и одновременно загорается красный индикатор на лицевой панели. В нормальном режиме, когда сопротивление изоляции выше RCRIT, горит зеленый индикатор и "сухой" контакт находится в разомкнутом состоянии. Значение RCRIT устанавливается с помощью потенциометра размещенного на лицевой панели прибора. Прибор HIS 73 размещен в пластмассовом корпусе двухмодульного размера (2M), устанавливаемом на 35 мм DIN рейку. Проводники (макс. сечение 1,5 мм2) подключаются к устройству с помощью клеммных зажимов, расположенных на корпусе устройства. Прибор может питаться от сети TN-S 230 В/50 Гц или непосредственно от контролируемой сети с изолированной нейтралью 230 В/50 Гц. Клеммы PE и ART.CENTRE (средняя точка) являются входными клеммами прибора контроля изоляции. В случае мониторинга трехфазной сети, необходимо с помощью дросселя серии TL создать так называемую "искусственную среднюю точку" (см. схему подключения HIS 73). В приборах предусмотрен внутренний контроль работы с помощью кнопки TEST и внешний контроль с использованием клеммы EXT.TEST. Внешняя кнопка TEST, которая может быть размещена на специальном пульте или на удаленном модуле серии MDS, подключается к клеммам EXT. TEST и +12V/20мA прибора. HIS 73 имеет два исполнительных выхода. Первый выход - "сухой" контакт (250 В/50 Гц и ток 2 А), который в нормальном состоянии находится в разомкнутом состоянии, а при снижении сопротивления изоляции ниже значения RCRIT замыкается. Второй выход - переключающийся контакт CMOS (30 В/20 мА постоянного тока), предназначенный для подключения удаленных модулей контроля. Эти контакты выведены на клеммы MDS 1 и MDS 2.

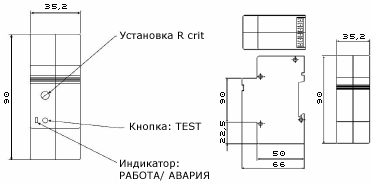

Тип   HIS 73 Напряжение питания UN  230 В/50 Гц, + 10%, - 15% Напряжение контролируемой сети UIT 0 - 275 В/ 50 Гц без дросселя (до 6 кВ с дросселем) Собственное потребление P макс. 2,6 ВА Напряжение оперативного тока UM 24 В постоянного тока от внутреннего источника Оперативный ток IM < 1 мА Внутреннее сопротивление RV > 3 мОм, 4,6 мОм на  230 В/50 Гц Регулируемая уставка  срабатывания прибора  , кОм RCRIT 10 - 50 Гистирезиз H 25% от значения уставки RCRIT Класс защиты   IP 20 Вес   250 гр Рекомендуемый номинал дополнительного предохранителя   30 мА Диапазон рабочих температур   -25 - + 55°C Монтаж   35 мм DIN рейка Рекомендуемое сечение присоединяемых проводников   1,5 мм2 Допустимая вибрация по IEC 654-3, гр.N2   10 - 55 Гц, ампл. 0,35 мм Исполнительные контакты   1 - замык."сухой", 1 - перекл.CMOS Параметры "сухого" контакта   сопротивление изоляции  - 2 х 107 Ом макс. коммутируемый ток - 2 А макс.коммутируемое напряжение -  250 В/50 Гц Параметры C-MOS  контакта   макс. коммутируемый ток - 20 мА макс.коммутируемое напряжение - 30 В пост. тока Код по каталогу   70 073 Точная установка значения величины контролируемого сопротивления изоляции (RCRIT) Регулятор, размещенный на лицевой панели прибора позволяет устанавливать значения контролируемого сопротивления изоляции RCRIT с точностью около 20%. Если необходимо установить сопротивление с большей точностью, то необходимо подключить калибровочное сопротивление к клеммам CENTRE и PE, предварительно отключив прибор от контролируемой сети. Величина этого сопротивления должно соответствовать требуемому значению RCRIT .При этом регулятор на лицевой панели необходимо повернуть в крайнее левое положение и затем медленно вращать вправо. Когда загорится красный индикатор FAILURE остановить процесс настройки и подключить устройство к контролируемой сети. При этом должен загореться зеленый индикатор. Установка значения величины контролируемого сопротивления изоляции в случае мониторинга трехфазной сети производится аналогично, за исключением того, что необходимо отсоединить проводники, подключенные к клеммам L1, L2, L3 дросселя TL. Калибровочное сопротивление подключается между клеммой PE и накоротко замкнутыми клеммами L1, L2, L3 дросселя TL.
