HIS 77 AV
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|

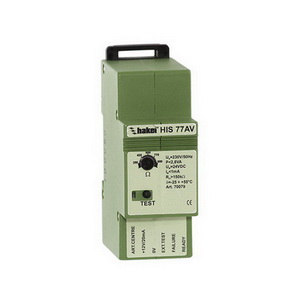

Прибор HIS 77 AV предназначен для непрерывного автоматического мониторинга сопротивления изоляции электроизолированных от земли сооружений относительно шины PE.
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
HIS 77 AV, ТУ 4220-004-79740390-2009 – прибор для контроля электроизолированных сооружений.
• Напряжения питания 230 В AC, + 10%, - 15%, сеть типа TN-S.
• Прибор размещен в пластмассовом корпусе двухмодульного размера (2M), устанавливаемом на 35 мм DIN-рейку.
• Значение RCRIT= 0,5-2 кОм устанавливается с помощью потенциометра размещенного на лицевой панели прибора.
• Проводники максимальным сечением 1,5 мм² подключаются к устройству с помощью клеммных зажимов, расположенных на корпусе устройства. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
В том случае, если контролируемое сопротивление изоляции снижается ниже установленного значения (RCRIT) происходит переключение "сухого" контакта на клеммах прибора HIS и одновременно загорается красный индикатор на лицевой панели прибора. В нормальном режиме, когда сопротивление изоляции выше RCRIT, горит зеленый индикатор и "сухой" контакт находится в разомкнутом состоянии.
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Клемма ART.CENTRE является входной клеммой прибора контроля изоляции. В приборах предусмотрен внутренний контроль работы с помощью кнопки TEST и внешний контроль с использованием клеммы EXT.TEST. Внешняя кнопка TEST, которая может быть размещена на специальном пульте или на удаленном модуле MDS 10, подключается к клеммам EXT. TEST и +12V/20мA устройства.
Устройство HIS 77 AV имеет два исполнительных выхода. Первый выход- "сухой" контакт (250 В АС и ток 2 А) который в нормальном состоянии находится в разомкнутом состоянии, а при снижении сопротивления изоляции ниже значения RCRIT замыкается. Второй выход – переключающийся контакт CMOS (30 В DC и ток 20 мА), предназначенный для подключения удаленных модулей контроля. Эти контакты выведены на клеммы MDS1 и MDS2.
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Схемы:
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Назначение входных/выходных контактов HIS 77 AV
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Схема подключения кнопок для удаленного тестирования HIS 77 AV
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Схема подключения внешних индикаторов к HIS 77 AV
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Схема подключения модулей MDS10 И MDS4 DIN к HIS 77 AV
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Схема подключения прибора HIS77 AV к контролируемому сооружению
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Сертификаты:
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
декларация о соответствии TC N RU Д-RU.МЛ02.В.00058 Приборов контроля изоляции серии HIS и аксессуаров к ним, серий : TL, MDS, TOM, TAR, ZJ требованиям Технического регламента Таможенного союза ТР ТС 004/2011 "О безопасности низковольтного оборудования" и Технического регламента Таможенного союза ТР ТС 020/2011 "Электромагнитная совместимость технических средств".
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Теория и особенности применения:
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
В соответствии с подпунктом 2.3.4 действующих ПБ 11-541-03 «Правил безопасности при производстве глинозема, алюминия, магния, кристаллического кремния и электротермического силумина»: «Лестницы, переходные и рабочие площадки для обслуживания стационарных карналлитовых электропечей непрерывного действия (СКН) и хлораторов должны быть электроизолированы от земли и расположены таким образом, чтобы исключалась возможность случайного прикосновения работающих к заземленным конструкциям здания. Сопротивление изоляции должно контролироваться постоянно действующими устройствами сигнального типа и составлять не менее 0,5 кОм.»
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Точная установка значения величины контролируемого сопротивления изоляции RCRIT. Регулятор, размещенный на лицевой панели прибора HIS, позволяет устанавливать значения контролируемого сопротивления изоляции RCRIT с точностью около 20 %. Если требуется установить сопротивление с большей точностью, то необходимо подключить калибровочное сопротивление к клеммам CENTRE и PE, предварительно отключив прибор от контролируемой сети. Величина этого сопротивления должно соответствовать требуемому значению RCRIT. При этом регулятор на лицевой панели необходимо повернуть в крайнее левое положение и затем медленно вращать вправо. Когда загорится красный индикатор FAILURE остановить процесс настройки и подключить устройство к контролируемой сети, отключив от него калибровочное сопротивление, при этом должен загореться зеленый индикатор.
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Дополнительные принадлежности:
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Модули дистанционной сигнализации MDS 10, MDS 10T
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
