HIS91/E
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Uit=275 В АС (до
6 кВ АС c
дросселем) RCRIT=5-300
кОм. Передача
данных по
Ethernet 10Base-
T/100Base -TX,
"сухой"
переключающийся
контакт 1,
удаленный
контроль
MDS10T+MPS. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|

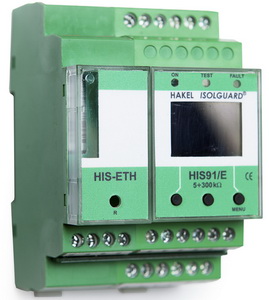

Прибор HIG91/E предназначен для непрерывного контроля сопротивления изоляции в однофазных и трехфазных сетях переменного тока с изолированной нейтралью (IT-сети) с возможностью передачи данных о состоянии контролируемой сети по сети Ethernet 10Base- T/100Base -TX.
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
HIS9*/E, ТУ 4220-004-79740390-2009 – серия приборов для непрерывного контроля сопротивления изоляции в однофазных и трехфазных сетях переменного тока с изолированной нейтралью (IT-сети).
• Напряжение контролируемой сети Uit=275 В АС (до 6 кВ AC с дросселем).
• Напряжения питания Un=85÷265 В AC (47 ÷440 Гц) или 85÷ 370 В DC.
• Значение RCRIT= 5-300 кОм, регулируемый гистерезис, задержка реагирования устанавливаются с помощью кнопок управления и дисплея, размещенных на лицевой панели прибора.
• Возможна блокировка кнопок управления, разблокирование осуществляется с помощью комбинации кнопок управления.
• Питания прибора от отдельного источника позволяет контролировать сеть не находящуюся под напряжением.
• Проводники максимальным сечением 1.0 мм² подключаются к устройству с помощью клеммных зажимов, расположенных на корпусе устройства.

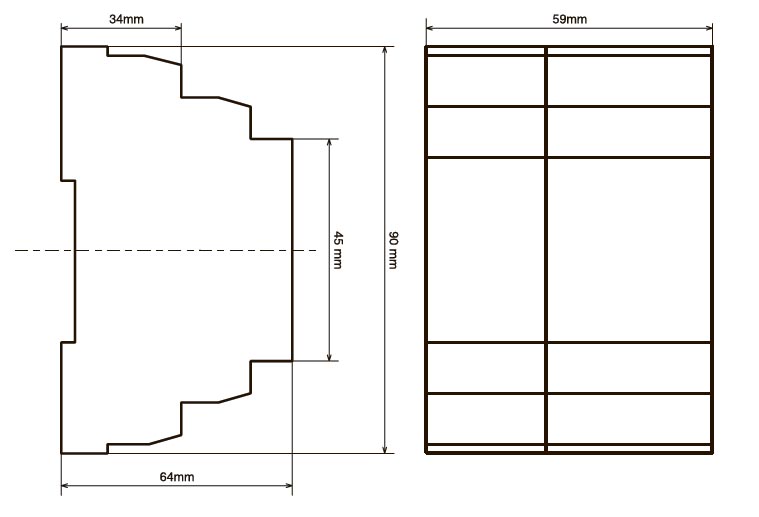

• Прибор размещен в двойном пластмассовом корпусе общей шириной 59 мм, устанавливаемом на 35 мм DIN-рейку.
• Подключается к сети Ethernet 10BASE-T/100BASE-TX Ethernet:Version 2.0/IEEE802.3 с помощью модуля HIG-ETH через разъем RJ45.
• Передача данных производится по протоколам HTTP (WEB, XML), SNMP, MODBUS TCP.
• Параметры настройки прибора и текущее значение сопротивления изоляции контролируемой сети выводятся на экран через браузер.
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Сертификаты:
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
декларация о соответствии TC N RU Д-RU.МЛ02.В.00058 Приборов контроля изоляции серии HIS и аксессуаров к ним, серий : TL, MDS, TOM, TAR, ZJ требованиям Технического регламента Таможенного союза ТР ТС 004/2011 "О безопасности низковольтного оборудования" и Технического регламента Таможенного союза ТР ТС 020/2011 "Электромагнитная совместимость технических средств".
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Дополнительные принадлежности:
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
дроссели TL400, TL500, TL600, TL800 на номинальное рабочее напряжение UN=3*400, 3*500, 3*600, 3*800 В AC.
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
дроссели TL1000, TL1200, TL1600, TL2000 на номинальное рабочее напряжение UN=3*1000, 3*1200, 3*1600, 3*2000 В AC.
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
дроссели TL3000, TL6003 на номинальное рабочее напряжение UN=3*3000, 3*6000 В AC.
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
