HS50-50 RW (DS)


HS50-50 RW DS


HS50-50 RW

Однополюсные УЗИП класса испытаний I коммутирующего типа на основе многозазорных угольных разрядников, применяются для защиты фазного проводника в системах переменного тока и полюсов в системах постоянного тока.Uo= 230/325 В АС/DC, Iimp (10/350)=50 кA.

Устройства HS50-50 RW (DS) соответствуют УЗИП класса испытаний I, согласно ГОСТ Р 51992-2011 (МЭК 61643-1-98). Устанавливаются в пределах 0А(В) - 1 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122).Предназначены для защиты оборудования в низковольтных силовых распределительных системах переменного тока частотой 50-60 Гц напряжением до 1000 В (действующее значение) или постоянного тока напряжением 1500 В, при воздушном вводе электропитания.

HS50-50 RW, ТУ 3428-002-79740390-2007 - УЗИП класса испытаний I на основе многозазорных угольных разрядников.
• Выпускаются на номинальное напряжение системы Uo= 230/325 В AC/DC.

• Применяются в цепях переменного 50-60 Гц и постоянного тока с системами заземления типа TN-S, TN-C, TT и IT.

• Предназначены для защиты фазных проводов L/N, L/PEN, L/PE в системах переменного тока и полюсов L-/L+, L+/PE, L-/PE в системах постоянного тока.

• Способны отводить импульсы тока Iimp (10/350)=50 кА.
• Обеспечивают гашение сопровождающих токов до 3 кА.

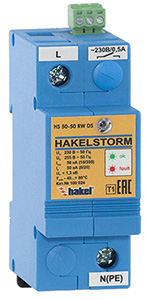

HS50-50 RW DS, ТУ 3428-002-79740390-2007 - УЗИП класса I на основе многозазорных угольных разрядников с визуальной и дистанционной сигнализацией исправного состояния.
• Выпускаются на номинальное напряжение системы Uo= 230/325 В AC/DC.

• Применяются в цепях переменного 50-60 Гц и постоянного тока с системами заземления типа TN-S, TN-C, TT и IT.

• Способны отводить импульсы тока Iimp (10/350)=50 кА.

• Обеспечивают гашение сопровождающих токов до 3 кА.

• Визуальный контроль рабочего состояния УЗИП проводится с помощью светодиодов зеленого и красного цвета. В исправном состоянии работает зеленый светодиод, в аварийном состоянии - красный.

• Для удаленного контроля устройство дополнительно cнабжено “сухими” контактами дистанционной сигнализации с коммутируемым током 0,5 A и коммутируемым напряжением 250 V AC.

Схемы:

cхема электрическая принципиальная HS50-50 RW

схема электрическая принципиальная HS50-50 RW DS

схемы подключения HS50-50 RW для сетей с системой заземления типа TN-C

схемы подключения HS50-50 RW для сетей с системой заземления типа TN-S

схемы подключения HS50-50 RW для сетей с системой заземления типа TT

схемы подключения HS50-50 RW для сетей с системой заземления типа IT

схема подключения HS50-50 RW для сетей постоянного тока с системой заземления типа TN-C

схемы подключения HS50-50 RW для сетей постоянного тока с системой заземления типа TN-S

Сертификаты:

cертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»

cертификат соответствия системы добровольной сертификации ГАЗПРОМСЕРТ устройств защиты от импульсных перенапряжений для низковольтных силовых распределительных систем I, I+II, I+II+III, II, III классов испытаний

сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2006

сертификат соответствия системы менеджмента качества требованиям ИСО 9001:2008

сертификат соответствия системы менеджмента качества требованиям ISO 9001:2008

Теория и особенности применения:

УЗИП и его параметры

применение УЗИП класса I

HS50-50 RW применяются для защиты оборудования железнодорожной автоматики и телемеханники (ЖАТ) от импульсных перенапряжений, возникающих в результате грозовых разрядов, коротких замыканий и коммутационных процессов в контактной сети и электрических сетях высокого и среднего напряжения взамен устаревших разрядников типа РКН-600 и РВНШ-250.

Дополнительные принадлежности:

прибор для диагностики УЗИП TESTER H1

импульсные разделелительные дроссели серии PI-L*/15

вспомогательный соединительный модуль PR100

клеммная коробка HAKELBOX-6-S

Технические характеристики	HS50-50 RW	HS50-50 RW DS
Класс испытаний УЗИП в соответствии с ГОСТ Р 51992-2011	I	I
Вид защиты	L/N, L/PEN, L/PE	L/N, L/PEN, L/PE
Номинальное напряжение системы, Uo	230/325 В АС/DC	230/325 В АС/DC
Макс. длительное рабочее напряжение, U_C	255/360 В АС/DC	255/360 В АС/DC
Импульсный ток, I_imp(10/350)	50 кА	50 кА
Коммутируемый заряд, Q	25 A×сек	25 A×сек
Удельная энергия, W/R	600 кДж/Ом	600 кДж/Ом
Уровень напряжения защиты при Iimp,U_p	<1,3 кB	<1,3 кB
Сопровождающий ток, I_fi	3,0 кA	3,0 кA
Временное перенапряжение, U_т	334 В / 5 сек	334 В / 5 сек
Время срабатывания, t_A	< 100 нсек	< 100 нсек
Номинал защитного предохранителя	500 A gG	500 A gG
Рабочая температура, υ	-40°C - +80°C	-40°C - +80°C
Степень защиты в соответствии с ГОСТ 14254	IP 20	IP 20
Монтаж	DIN-рейка 35 мм	DIN-рейка 35 мм
Cечение присоединяемых проводников
- жесткий одножильный	35 мм2	35 мм2
- гибкий множильный	25 мм2	25 мм2
Материал корпуса	Polyamide PA6	Polyamide PA6
Цвет корпуса	синий	синий
Cрок эксплуатации	100 000 ч	100 000 ч
Контакты дистанционной сигнализации
-электрическая прочность	-	3,75 кВэфф
-сопротивление изоляции	-	2 x 107 Ом
-макс. коммутируемый ток	-	0,5 A
-макс. коммутируемое напряжение	-	220 В 50 Гц
Масса	225 гр	225 гр
Номер по каталогу	10 290	100 024

Сделать заказ и запросить дополнительную информацию по HS50-50 RW (DS) Вы можете здесь.
