HS50-50 RW (DS)/1+1


HS50-50 RW/1+1


HS50-50 RW DS/1+1

Двухполюсные УЗИП класса испытаний I коммутирующего типа на основе разрядников, применяются для защиты фазного и нулевого проводников в системах переменного тока и полюсов в системах постоянного тока. Uo= 230/325 ВАС/DC. Iimp(L/N) (10/350)= 50 кА, Iimp(N/PE)(10/350)= 100 кА.

Устройства HS50-50 RW (DS)/1+1 соответствуют УЗИП класса испытаний I, согласно ГОСТ Р 51992-2011 (МЭК 61643-1-98). Устанавливаются в пределах 0А(В) - 1 зон молниезащиты в соответствии с МЭК 1312-1, ГОСТ Р МЭК 62305 и CO-153-34.21.122-2003. Предназначены для защиты оборудования в низковольтных силовых распределительных системах переменного тока частотой 50-60 Гц напряжением до 1000 В (действующее значение) или постоянного тока напряжением1500 В, при воздушном вводе электропитания.

HS50-50 RW/1+1, ТУ 3428-002-79740390-2007 - УЗИП класса I на основе угольных разрядников.
• Выпускаются на номинальное напряжение системы Uo= 230/325 В АС/DC.

• Применяются в цепях переменного 50-60 Гц и постоянного тока с системами заземления типа TN-S, TT и IT.

• Предназначены для защиты фазного L/N и нулевого N/PE проводников и полюсов L-/L+, L+/PE, L-/PE в системах постоянного тока.

• Способны отводить импульсы тока Iimp(L/N) (10/350)= 50 кА, Iimp(N/PE)(10/350)= 100 кА.
• Обеспечивают гашение сопровождающих токов в цепи L/N до 3 кА.

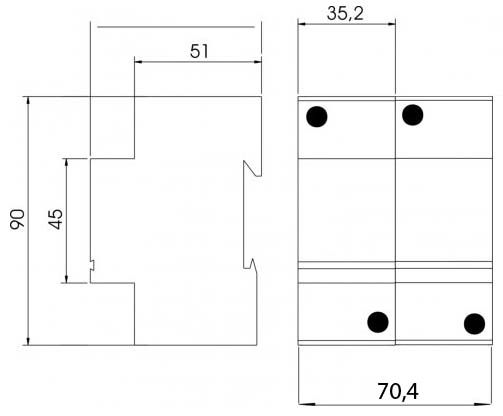

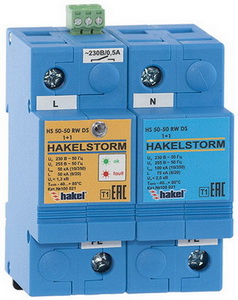

HS50-50 RW DS/1+1, ТУ 3428-002-79740390-2007 - УЗИП класса I на основе угольных разрядников.
• Выпускаются на номинальное напряжение системы Uo= 230/325 В АС/DC..

• Применяются в цепях переменного 50-60 Гц и постоянного тока с системами заземления типа TN-S, TT и IT.

• Предназначены для защиты фазного L/PE и нулевого N/PE проводников и полюсов L-/L+, L+/PE, L-/PE в системах постоянного тока.
• Способны отводить импульсы тока Iimp(L/PE)(10/350)= 50 кА, Iimp(N/PE)(10/350)= 100 кА.

• Обеспечивают гашение сопровождающих токов в цепи L/PE до 3 кА.

• Визуальный контроль рабочего состояния УЗИП проводится с помощью двухцветного светодиода. В исправном состоянии цвет светодиода зеленый, в аварийном состоянии - красный.

• Для удаленного контроля устройство дополнительно cнабжено “сухими” контактами дистанционной сигнализации с максимально коммутируемым током 0,5 A и максимально коммутируемым напряжением 230 В 50 Гц.

Схемы:

cхема электрическая принципиальная HS50-50 RW/1+1

схема электрическая принципиальная HS50-50 RW DS/1+1

схема подключения HS50-50 RW/1+1 для сети с системой заземления типа TN-S

схема подключения HS50-50 RW/1+1 для сети с системой заземления типа TT

схемы подключения HS50-50 RW/1+1 для сетей с системой заземления типа IT

схемы подключения HS50-50 RW/1+1 для сетей постоянного тока с системой заземления типа TN-S

Сертификаты:

cертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»

cертификат соответствия системы добровольной сертификации ГАЗПРОМСЕРТ устройств защиты от импульсных перенапряжений для низковольтных силовых распределительных систем I, I+II, I+II+III, II, III классов испытаний

сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2006

сертификат соответствия системы менеджмента качества требованиям ИСО 9001:2008

сертификат соответствия системы менеджмента качества требованиям ISO 9001:2008

Теория и особенности применения:

УЗИП и его параметры

применение УЗИП класса I

Дополнительные принадлежности:

прибор для диагностики УЗИП TESTER H1

импульсные разделелительные дроссели серии PI-L*/15

вспомогательный соединительный модуль PR100

клеммная коробка HAKELBOX-6-S

Технические характеристики	HS50-50 RW/1+1	HS50-50 RW DS/1+1
Класс испытаний УЗИП в соответствии с ГОСТ Р 51992-2011	I	I
Вид защиты	L/N, N/PE	L/PE, N/PE
Номинальное напряжение системы, Uo	230/325 В АС/DC	230/325 В АС/DC
Макс. длительное рабочее напряжение, U_C	255/360 В АС/DC	255/360 В АС/DC
Импульсный ток, I_imp(10/350), L/N	50 кА	50 кА
Импульсный ток, I_imp(10/350), N/PE	100 кА	100 кА
Коммутируемый заряд Q, L/N	25 A×сек	25 A×сек
Коммутируемый заряд Q, N/PE	50 A×сек	50 A×сек
Удельная энергия W/R, L/N	600 кДж/Ом	600 кДж/Ом
Удельная энергия W/R, N/PE	2500 кДж/Ом	2500 кДж/Ом
Уровень напряжения защиты при Iimp,U_p	<1,3 кB	<1,3 кB
Сопровождающий ток I_fi, L/N	3,0 кA	3,0 кA
Сопровождающий ток I_fi, N/PE	100 A	100 A
Временное перенапряжение U_т, L/N	334 В / 5 сек	334 В / 5 сек
Временное перенапряжение U_т, N/PE	1200 В / 0,2 сек	1200 В / 0,2 сек
Время срабатывания, t_A	< 100 нсек	< 100 нсек
Номинал защитного предохранителя	500 A gG	500 A gG
Рабочая температура, υ	-40°C - +80°C	-40°C - +80°C
Степень защиты в соответствии с ГОСТ 14254	IP 20	IP 20
Монтаж	DIN-рейка 35 мм	DIN-рейка 35 мм
Cечение присоединяемых проводников
- жесткий одножильный	35 мм²	35 мм²
- гибкий множильный	25 мм²	25 мм²
Материал корпуса	Polyamide PA6	Polyamide PA6
Цвет корпуса	синий	синий
Cрок эксплуатации	не менее 10 лет	не менее 10 лет
Контакты дистанционной сигнализации
-электрическая прочность	-	3,75 кВэфф
-сопротивление изоляции	-	2 x 107 Ом
-макс. коммутируемый ток	-	0,5 A
-макс. коммутируемое напряжение	-	220 В 50 Гц
Масса	600 гр	600 гр
Номер по каталогу	100 001	100 021

Сделать заказ и запросить дополнительную информацию по HS50-50 RW (DS)/1+1 Вы можете здесь.
