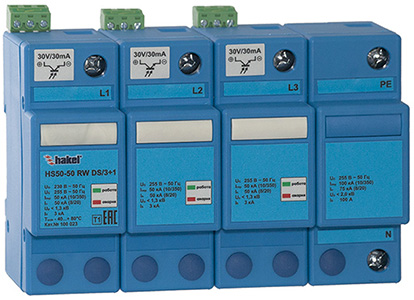

HS50-50 RW DS/3+1

Трехфазное УЗИП класса I коммутирующего типа на основе разрядников с контактами дистанционной сигнализации, применяются для защиты фазных и нулевого проводников при воздушном вводе. UN = 400/230 В. Iimp(L/N) (10/350)= 50 кА, Iimp(N/PE)(10/350)= 100 кА.

Устройство HS50-50 RW DS/3+1 соответствуют УЗИП класса I, согласно ГОСТ Р 51992-2002 (МЭК 61643-1-98). Устанавливаются в пределах 0А(В) - 1 зон молниезащиты (в соответствии с МЭК 1312-1, МЭК 62305 и CO-153-34.21.122-2003). Предназначены для защиты оборудования в низковольтных силовых распределительных системах до 1000 В при воздушном вводе электропитания.

HS50-50 RW DS/3+1, ТУ 3428-002-79740390-2007 - УЗИП класса I на основе многозазорных угольных и газонаполненного разрядника.
• Выпускается на номинальное рабочее напряжение UN = 400/230 В AC.

• Предназначено для защиты фазных L/N и нулевого N/PE проводников.
• Способен отводить импульсы тока Iimp (10/350)=50 кА.
• Обеспечивает гашение сопровождающих токов до 3 кА.

• Снабжено контактами дистанционной сигнализации исправного состояния.
• Применяется в сетях с системами заземления типа TN-S, TT и IT.

Схемы:

принципиальная схема HS50-50 RW DS/3+1

схема подключения для сетей с системой заземления типа TN-S

Сертификаты:

cертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»

cертификат соответствия системы добровольной сертификации ГАЗПРОМСЕРТ устройств защиты от импульсных перенапряжений для низковольтных силовых распределительных систем I, I+II, I+II+III, II, III классов испытаний

сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2006

сертификат соответствия системы менеджмента качества требованиям ИСО 9001:2008

сертификат соответствия системы менеджмента качества требованиям ISO 9001:2008

Теория и особенности применения:

УЗИП и его параметры

применение УЗИП класса I

Дополнительные принадлежности:

прибор для диагностики УЗИП TESTER H1

импульсные разделелительные дроссели серии PI-L*/15

вспомогательный соединительный модуль PR100

Технические характеристики	HS50-50 RW DS/3+1
Класс УЗИП в соответствии с ГОСТ Р 51992-2002	I
Вид защиты	L/N, N/PE
Номинальное рабочее напряжение, U_N	230/400 В АС
Макс. длительное рабочее напряжение, U_C	255/440 В АС
Импульсный ток L/N, I_imp(10/350)	50 кА
Импульсный ток N/PE, I_imp(10/350)	100 кА
Коммутируемый заряд L/N, Q	25 A×сек
Коммутируемый заряд N/PE, Q	50 A×сек
Удельная энергия L/N, W/R	600 кДж/Ом
Удельная энергия N/PE, W/R	2500 кДж/Ом
Уровень напряжения защиты при Iimp, U_p	<2 кB
Сопровождающий ток, I_fi	3 кA
Временное перенапряжение L/N, U_т	334 В / 5 сек
Временное перенапряжение N/PE, U_т	1200 В / 0.2 сек
Время срабатывания, t_A	< 100 нсек
Номинал защитного предохранителя	500 A gG
Рабочая температура, υ	-40°C - +80°C
Степень защиты в соответствии с ГОСТ 14254	IP 20
Монтаж	DIN-рейка 35 мм
Cечение присоединяемых проводников
- жесткий одножильный	35 мм2
- гибкий множильный	25 мм2
Материал корпуса	Polyamide PA6
Цвет корпуса	синий
Cрок эксплуатации	не менее 10 лет
Контакты дистанционной сигнализации
-электрическая прочность	3,75 кВэфф
-сопротивление изоляции	2 x 107 Ом
-макс. коммутируемый ток	30 мA
-макс. коммутируемое напряжение	30 В DC
Масса	865 гр
Номер по каталогу	100 023
