Устройства HS55 соответствуют  УЗИП класса испытаний I, согласно ГОСТ Р 51992-2011 (МЭК 61643-1-98).  Устанавливаются в пределах 0А(В) - 1 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122). Предназначены для защиты оборудования в низковольтных силовых распределительных системах переменного тока частотой 50-60 Гц напряжением до 1000 В (действующее значение) или постоянного тока напряжением 1500 В,  при воздушном вводе электропитания.

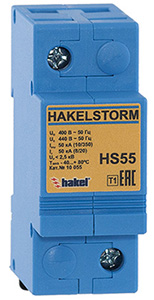

HS55, ТУ 3428-002-79740390-2007 – УЗИП класса I на основе многозазорных угольных разрядников.

• Выпускаются на номинальное напряжение системы Uo= 400/570 В АС/DC.

• Предназначены для защиты фазных проводников L/N, L/PEN, L/PE в системах переменного тока и полюсов L-/L+, L+/PE, L-/PE в системах постоянного тока.

• Способны отводить импульсы тока Iimp (10/350)=50 кА.
• Обеспечивают гашение сопровождающих токов до 3,5 кА.
• Применяются в сетях с системами заземления типа TN-S, TN-C, TT и IT.





cертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»

cертификат соответствия системы добровольной сертификации ГАЗПРОМСЕРТ устройств защиты от импульсных перенапряжений для низковольтных силовых распределительных систем I, I+II, I+II+III, II, III классов испытаний

сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2006

сертификат соответствия системы менеджмента качества требованиям ИСО 9001:2008

сертификат соответствия системы менеджмента качества требованиям ISO 9001:2008





клеммная коробка HAKELBOX-6-S



Технические характеристики	HS55
Класс испытаний УЗИП в соответствии с ГОСТ Р 51992-2011	I
Вид защиты	L/N, L/PEN, L/PE
Номинальное напряжение системы, Uo	400/570 В АС/DC
Макс. длительное рабочее напряжение, UC	440/620 В АС/DC
Импульсный ток,  Iimp(10/350)	50 кА
Коммутируемый заряд, Q	25 A×сек
Удельная энергия, W/R	600 кДж/Ом
Уровень напряжения защиты при Iimp, Up	<2,5 кB
Сопровождающий ток, Ifi	3,5 кA
Временное перенапряжение, Uт	500 В / 5 сек
Время срабатывания, tA	< 100 нсек
Номинал защитного предохранителя	500 A gG
Рабочая температура, υ	-40°C - +80°C
Степень защиты в соответствии с ГОСТ 14254	IP 20
Монтаж	DIN-рейка 35 мм
Cечение присоединяемых проводников
- жесткий одножильный	35 мм2
- гибкий множильный	25 мм2
Материал корпуса	Polyamide PA6
Цвет корпуса	синий
Cрок эксплуатации	100 000 ч
Масса	225 гр
Номер по каталогу	10 055
