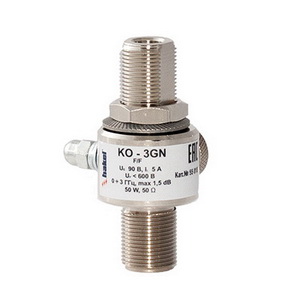

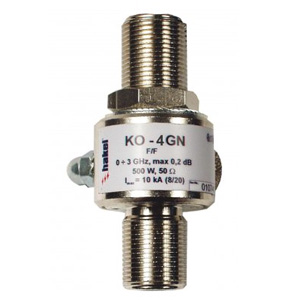

KO-3GN (F/F), KO-3GN (F/M), KO-4GN (F/F), KO-4GN (F/M)



KO-3GN (F/F), KO-4GN (F/F)

KO-3GN (F/M), KO-4GN (F/M)

УЗИП оборудования связи по коаксиальным линиям. Волновое сопротивление 50 Ом. Диапазон рабочих частот 0-3 ГГц. Разъемы типа N.

УЗИП серии  KO, ТУ 3428-002-79740390-2007 предназначены для защиты антенных входов приемо-передающих трактов оборудования связи от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) в пределах 1 - 2 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1-2010.    УЗИП KO-3GN, KO-4GN, ТУ 3428-002-79740390-2007 размещены в металлическом корпусе, с возможностью замены газонаполненного разрядника. - УЗИП способно пропускать максимальный разрядный ток Imax (8/20)= 10 кА. - Диапазон рабочих частот УЗИП 0-3 ГГц, волновое сопротивление 50 Ом. - Максимальное длительное рабочее напряжение UC= 72, 200 В, номинальный ток IL =5 А.  - Подключается к защищаемому оборудованию с помощью разъемов типа N (F/F) и N (F/M). - Для подключения заземляющего проводника используется винт М5. Заземляющий проводник должен иметь наименьшую длину. - Для полной защиты оборудования от импульсных перенапряжений необходимо также обеспечить защиту цепей питания.

Схемы:

схема электрическая принципиальная KO-*GN (F/F)

схема электрическая принципиальная KO-*GN (F/M)

Сертификаты:

cертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»  сертификат соответствия системы добровольной сертификации ГАЗПРОМСЕРТ устройств защиты от импульсных перенапряжений для систем телекоммуникации и сигнализации (информационных систем) сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2012  сертификат соответствия системы менеджмента качества требованиям ИСО 9001:2008  сертификат соответствия системы менеджмента качества требованиям ГОСТ ISO 9001-2011 (ISO 9001:2008)

Теория и особенности применения:

УЗИП и его параметры

Дополнительные принадлежности:

прибор для диагностики УЗИП TESTER H2

прибор для диагностики УЗИП TESTER H4 GIGATEST pro

клеммная коробка HAKELBOX-6-S

Технические характеристики    KO-3GN (F/F) KO-3GN (F/M)  KO-4GN (F/F)  KO-4GN (F/M)  Тип разъема   N (F/F) N (F/M)  N (F/M) N (F/F)  Макс. длительное рабочее напряжение DC UC 72 В  72 В    200 В    200 В     Номинальный ток IL 5 А 5 А 5 А  5 А  D1 Импульсный ток (10/350), линия/PE Iimp 2 кА 2 кА 2 кА  2 кА  С2 Максимальный разрядный ток (8/20),линия/PE Imax 10 кА  10 кА  10 кА  10 кА  С2 Номинальный разрядный ток (8/20),линия/PE In 5 кА  5 кА 5 кА  5 кА  С3 Уровень напряжения защиты при скорости нарастания 1кВ/мкс, линия/РЕ Up 600 В 600 В  600 В  600 В  Диапазон рабочих частот 0-3 ГГц  0-3 ГГц  0-3 ГГц  0-3 ГГц  Передаваемая мощность 50 Вт 50 Вт  400 Вт  400 Вт  Вносимое затухание   <1.5 Дб <1.5 Дб  <1.5 Дб  <1.5 Дб  Коэффициент стоячей волны   <1.02  <1.02   <1.02   <1.02   Волновое сопротивление 50 Ом 50 Ом 50 Ом 50 Ом  Время срабатывания, линия/PE  tA < 100 нc  < 100 нc  < 100 нc  < 100 нc  Рабочая температура υ -40°C - +80°C  -40°C - +80°C  -40°C - +80°C   -40°C - +80°C   Степень защиты в соответствии с ГОСТ 14254    IP20  IP20  IP20   IP20  Монтаж   винт М5 винт М5  винт М5  винт М5  Материал корпуса   сталь сталь сталь  сталь  Цвет корпуса   серебристый серебристый  серебристый  серебристый  Категория в соответствии с ГОСТ Р 54986-2012    A2, B2, C2, C3, D1 A2, B2, C2, C3, D1  A2, B2, C2, C3, D1  A2, B2, C2, C3, D1  Масса   60 гр 60 гр  60 гр  60 гр  Номер по каталогу   55018 55019 55020  55021
