KO-5GN (F/F), KO-5GN (F/M)

Уcтройства защиты от импульсных перенапряжений и помех
УЗИП телекоммуникационного оборудования
УЗИП оборудования связи и ТВ по коаксиальным линиям

KO-5GN (F/F), KO-5GN (F/M)

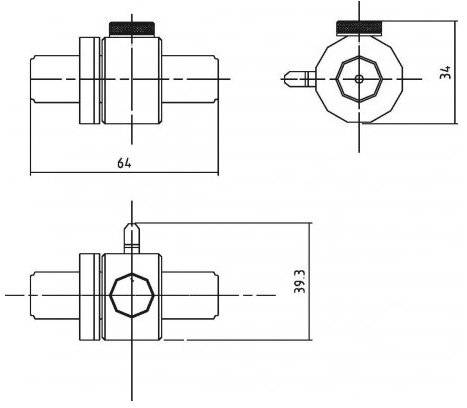

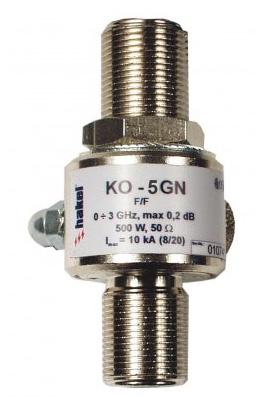

KO-5GN (F/F)

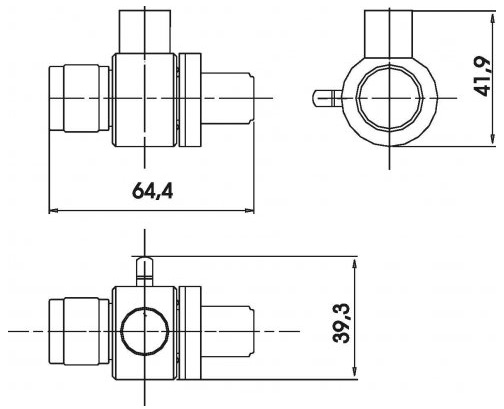

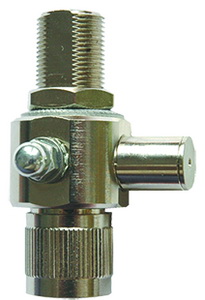

KO-5GN (F/M)

УЗИП оборудования связи по коаксиальным линиям. Волновое сопротивление 50 Ом. Диапазон рабочих частот 5-5.4 ГГц. Разъемы типа N.

УЗИП серии  KO, ТУ 3428-002-79740390-2007 предназначены для защиты антенных входов приемо-передающих трактов оборудования связи от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) в пределах 1 - 2 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1-2010.    УЗИП KO-5GN, ТУ 3428-002-79740390-2007 размещены в металлическом корпусе, с возможностью замены газонаполненного разрядника. - УЗИП способно пропускать максимальный разрядный ток Imax (8/20)= 20 кА. - Диапазон рабочих частот УЗИП 5-5.4 ГГц, волновое сопротивление 50 Ом. - Подключается к защищаемому оборудованию с помощью разъемов типа N (F/F) и N (F/M). - Для подключения заземляющего проводника используется винт М5. Заземляющий проводник должен иметь наименьшую длину. - Для полной защиты оборудования от импульсных перенапряжений необходимо также обеспечить защиту цепей питания.

Схемы:

схема электрическая принципиальная KO-*GN (F/F)

схема электрическая принципиальная KO-*GN (F/M)

Сертификаты:

cертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»  сертификат соответствия системы добровольной сертификации ГАЗПРОМСЕРТ устройств защиты от импульсных перенапряжений для систем телекоммуникации и сигнализации (информационных систем) сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2012  сертификат соответствия системы менеджмента качества требованиям ИСО 9001:2008  сертификат соответствия системы менеджмента качества требованиям ГОСТ ISO 9001-2011 (ISO 9001:2008)

Теория и особенности применения:

УЗИП и его параметры

Дополнительные принадлежности:

прибор для диагностики УЗИП TESTER H2

прибор для диагностики УЗИП TESTER H4 GIGATEST pro

клеммная коробка HAKELBOX-6-S

Технические характеристики    KO-5GN (F/F) KO-5GN (F/M)  Тип разъема   N (F/F) N (F/M)  Макс. длительное рабочее напряжение DC UC 0 В  0 В    Номинальный ток IL - А - А D1 Импульсный ток (10/350), линия/PE Iimp 5 кА 5 кА С2 Максимальный разрядный ток (8/20),линия/PE Imax 20 кА  20 кА  С2 Номинальный разрядный ток (8/20),линия/PE In 10 кА  10 кА С3 Уровень напряжения защиты при скорости нарастания 1кВ/мкс, линия/РЕ Up <2 В <2 В  Диапазон рабочих частот 5-5.4 ГГц  5-5.4 ГГц  Передаваемая мощность 200 Вт 200 Вт  Вносимое затухание   <0.2 Дб <0.2 Дб  Коэффициент стоячей волны   <1.02  <1.02   Волновое сопротивление 50 Ом 50 Ом Время срабатывания, линия/PE  tA < 100 нc  < 100 нc  Рабочая температура υ -40°C - +80°C  -40°C - +80°C  Степень защиты в соответствии с ГОСТ 14254    IP20  IP20  Монтаж   винт М5 винт М5  Материал корпуса   сталь сталь Цвет корпуса   серебристый серебристый  Категория в соответствии с ГОСТ Р 54986-2012    A2, B2, C2, C3, D1 A2, B2, C2, C3, D1  Масса   60 гр 60 гр  Номер по каталогу   55024 55025
