KO-7/16-R (F/M)



KO-7/16-R (F/M)

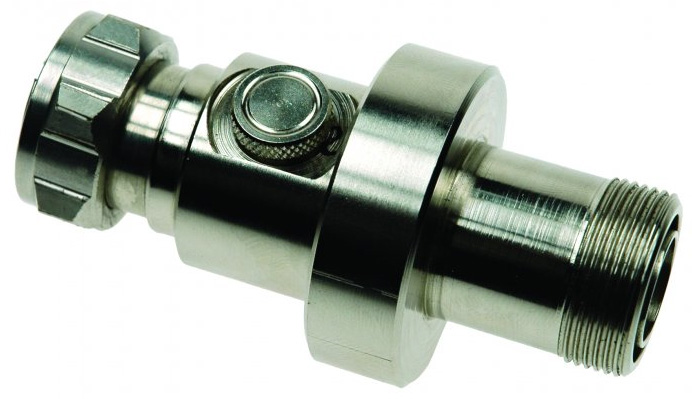

УЗИП оборудования связи по коаксиальным линиям со сменным газонаполненным разрядником. Волновое сопротивление 50 Ом. Диапазон рабочих частот 0-2.6 ГГц. Разъемы типа 7/16".

УЗИП серии  KO, ТУ 3428-002-79740390-2007 предназначены для защиты антенных входов приемо-передающих трактов оборудования связи от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) в пределах 1 - 2 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1-2010.    УЗИП KO-7/16-R, ТУ 3428-002-79740390-2007 размещены в металлическом корпусе, с возможностью замены газонаполненного разрядника. - УЗИП способно пропускать максимальный разрядный ток Imax (8/20)= 20 кА. - Диапазон рабочих частот УЗИП 0-2.6 ГГц, волновое сопротивление 50 Ом. - Максимальное длительное рабочее напряжение UC= 600 В DC, номинальный ток IL =12 А.  - Подключается к защищаемому оборудованию с помощью разъемов типа 7/16" (F/M). - Для подключения заземляющего проводника используется винт М5. Заземляющий проводник должен иметь наименьшую длину. - Для полной защиты оборудования от импульсных перенапряжений необходимо также обеспечить защиту цепей питания.

Схемы:

схема электрическая принципиальная KO-7/16 (F/M)

Сертификаты:

cертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»  сертификат соответствия системы добровольной сертификации ГАЗПРОМСЕРТ устройств защиты от импульсных перенапряжений для систем телекоммуникации и сигнализации (информационных систем) сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2012  сертификат соответствия системы менеджмента качества требованиям ИСО 9001:2008  сертификат соответствия системы менеджмента качества требованиям ГОСТ ISO 9001-2011 (ISO 9001:2008)

Теория и особенности применения:

УЗИП и его параметры

Дополнительные принадлежности:

прибор для диагностики УЗИП TESTER H2

прибор для диагностики УЗИП TESTER H4 GIGATEST pro

клеммная коробка HAKELBOX-6-S

Технические характеристики    KO-7/16-R (F/M)  Тип разъема   7/16" (F/M)  Макс. длительное рабочее напряжение DC UC 600 В    Номинальный ток IL 12 А D1 Импульсный ток (10/350), линия/PE Iimp 3 кА С2 Максимальный разрядный ток (8/20), линия/PE Imax 20 кА  С2 Номинальный разрядный ток (8/20), линия/PE In 10 кА С3 Уровень напряжения защиты при скорости нарастания 1кВ/мкс, линия/РЕ Up 950 В  Диапазон рабочих частот 0-2.6 ГГц  Передаваемая мощность 900 Вт  Вносимое затухание   <0.2 Дб  Коэффициент стоячей волны   <1.02   Волновое сопротивление 50 Ом Время срабатывания, линия/PE  tA < 100 нc  Рабочая температура υ -40°C - +80°C  Степень защиты в соответствии с ГОСТ 14254    IP20  Монтаж   винт М5  Материал корпуса   сталь Цвет корпуса   серебристый  Категория в соответствии с ГОСТ Р 54986-2012   A2, B2, C2, C3, D1  Масса   510 гр  Номер по каталогу   55034
