KO-9P

Уcтройства защиты от импульсных перенапряжений и помех
УЗИП телекоммуникационного оборудования
УЗИП оборудования связи и ТВ по коаксиальным линиям

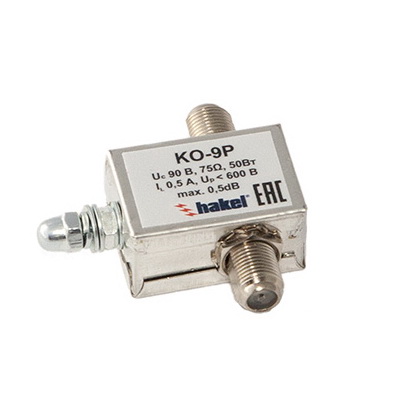

KO-9P



УЗИП телевизионного оборудования по коаксиальным линиям. Волновое сопротивление 75 Ом. Диапазон рабочих частот 0-2 ГГц. Разъемы типа F.

УЗИП серии  KO, ТУ 3428-002-79740390-2007 предназначены для защиты  антенных входов радио и телевизионного оборудования от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) в пределах 1 - 2 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1-2010.    УЗИП KO-9P, ТУ 3428-002-79740390-2007 размещены в металлическом корпусе. - УЗИП способно пропускать максимальный разрядный ток Imax (8/20)= 10 кА. - Диапазон рабочих частот УЗИП 0-2 ГГц, волновое сопротивление 75 Ом. - Максимальное длительное рабочее напряжение UC= 72 В, номинальный ток IL =0,5 А.  - Подключается к защищаемому оборудованию с помощью разъемов типа F (Famale/Famale). - Для подключения заземляющего проводника используется винт М5. Заземляющий проводник должен иметь наименьшую длину. - Для полной защиты оборудования от импульсных перенапряжений необходимо также обеспечить защиту цепей питания.

Схемы:

схема электрическая принципиальная KO-9P

Сертификаты:

cертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»  сертификат соответствия системы добровольной сертификации ГАЗПРОМСЕРТ устройств защиты от импульсных перенапряжений для систем телекоммуникации и сигнализации (информационных систем) сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2012  сертификат соответствия системы менеджмента качества требованиям ИСО 9001:2008  сертификат соответствия системы менеджмента качества требованиям ГОСТ ISO 9001-2011 (ISO 9001:2008)

Теория и особенности применения:

УЗИП и его параметры

Дополнительные принадлежности:

прибор для диагностики УЗИП TESTER H2

прибор для диагностики УЗИП TESTER H4 GIGATEST pro

клеммная коробка HAKELBOX-6-S

Технические характеристики    KO-9P Тип разъема   F (F/F) Макс. длительное рабочее напряжение DC UC 72 В  Номинальный ток IL 0.5 А D1 Импульсный ток (10/350), линия/PE Iimp 2 кА С2 Максимальный разрядный ток (8/20),линия/PE Imax 10 кА  С2 Номинальный разрядный ток (8/20),линия/PE In 5 кА  С3 Уровень напряжения защиты при скорости нарастания 1кВ/мкс, линия/РЕ Up 500 В Диапазон рабочих частот 0-2 ГГц  Передаваемая мощность 50 Вт Вносимое затухание   <0.5 Дб Коэффициент стоячей волны   <1.02  Волновое сопротивление 75 Ом Время срабатывания, линия/PE  tA < 100 нc  Рабочая температура υ -40°C - +80°C  Степень защиты в соответствии с ГОСТ 14254    IP20 Монтаж   винт М5 Материал корпуса   сталь Цвет корпуса   серебристый Категория в соответствии с ГОСТ Р 54986-2012    A2, B2, C2, C3, D1 Масса   60 гр Номер по каталогу   55016

Сделать заказ и запросить дополнительную информацию по KO-9P Вы можете здесь.
