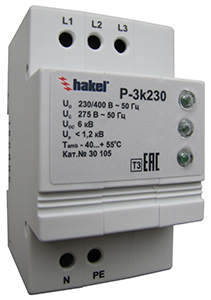

P-3k230





















Трехфазные УЗИП класса III комбинированного типа. UN=230/400, 400/690, 500/870 В.



     Устройства серии P-3k (DS) соответствуют  УЗИП класса III, согласно ГОСТ Р 51992-2002 (МЭК 61643-1-98).  Устанавливаются  после УЗИП класса II в пределах 2 - 3 зон молниезащиты (в соответствии с МЭК 1312-1, МЭК 62305 и CO-153-34.21.122-2003) непосредственно вблизи защищаемого оборудования. Предназначены для защиты конечных потребителей  от остаточных бросков импульсных перенапряжений.

P-3k (DS), ТУ 3428-002-79740390-2007 – серия УЗИП класса III на основе оксидно-цинковых варисторов и газонаполненного разрядника.

• Предназначены для защиты оборудования в цепях L/N, L/PE, N/PE от остаточных бросков импульсных перенапряжений.
• Выпускаются на номинальное рабочее напряжение UN= UN=230/400, 400/692, 500/869 В.

• Применяются в сетях переменного тока 50-60 Гц с системами заземления типа TN-C, TN-S, TT, IT.

• Визуальный контроль рабочего состояния P-3k230, P-3k400, P-3k500 проводится с помощью светодиодов зеленого цвета. В исправном состоянии светодиоды светятся, в аварийном - нет.

• Визуальный контроль рабочего состояния P-3k230 DS, P-3k400 DS проводится с помощью индикаторов красного цвета. В исправном состоянии индикаторы утоплены, в аварийном - выдвинуты. Для удаленного контроля  устройство дополнительно cнабжено “сухими” контактами дистанционной сигнализации.
• Защищаемое оборудование рекомендуется размещать на расстоянии не более 10-15 м от УЗИП класса III. При соблюдении этого правила амплитуда перенапряжения на защищаемом оборудовании не будет превышать 900 В.

 При измерениях, производимых на электроустановке, когда методикой измерений предусматриваются испытания высокими напряжениями (например, проверка сопротивления изоляции) необходимо отключать УЗИП от электроустановки. Несоблюдение этого правила приведет к искажению результатов измерения или в худшем случае к выходу из устройства строя.

cертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»

cертификат соответствия системы добровольной сертификации ГАЗПРОМСЕРТ устройств защиты от импульсных перенапряжений для низковольтных силовых распределительных систем I, I+II, I+II+III, II, III классов испытаний

сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2006

сертификат соответствия системы менеджмента качества требованиям ИСО 9001:2008

сертификат соответствия системы менеджмента качества требованиям ISO 9001:2008



Теория и особенности применения:





Технические характеристики	P-3k230	P-3k230 DS	P-3k400	P-3k400 DS	P-3k500
Класс УЗИП в соответствии с ГОСТ Р 51992-2002	III	III	III	III	III
Вид защиты	L/N, L/PE, N/PE	L/N, L/PE, N/PE	L/N, L/PE, N/PE	L/N, L/PE, N/PE	L/N, L/PE, N/PE
Номинальное рабочее напряжение, UN	230/400 В	230/400 В	400/690 В	400/690 В	500/870 В
Макс. длительное рабочее напряжение, UC	275/480 В	275/480 В	480/830 В	480/830 В	600/1040 В
Номинальный разрядный ток L/N, L/PE, In(8/20)	3 кА	3 кА	3 кА	3 кА	3 кА
Номинальный разрядный ток N/PE, In(8/20)	5 кА	5 кА	5 кА	5 кА	5 кА
Испытательный импульс L/N, L/PE, Uoc	6 кВ	6 кВ	6 кВ	6 кВ	6 кВ
Испытательный импульс N/PE, Uoc	10 кВ	10 кВ	10 кВ	10 кВ	10 кВ
Уровень напряжения защиты L/N при Uoc, Up	<1200 В	<1200 В	<1500 В	<1500 В	<1800 В
Уровень напряжения защиты L/PE при Uoc, Up	<1200 В	<1200 В	<1500 В	<1500 В	<1800 В
Уровень напряжения защиты N/PE при Uoc, Up	<1200 В	<1200 В	<1500 В	<1500 В	<1500 В
Время срабатывания L/N, tA	< 25 нсек	< 25 нсек	< 25 нсек	< 25 нсек	< 25 нсек
Время срабатывания L/PE, tA	< 100 нсек	< 100 нсек	< 100 нсек	< 100 нсек	< 100 нсек
Время срабатывания N/PE, tA	< 100 нсек	< 100 нсек	< 100 нсек	< 100 нсек	< 100 нсек
Номинал защитного предохранителя	16 A	16 A	16 A	16 A	16 A
Рабочая температура, υ	-40°C - +80°C	-40°C - +80°C	-40°C - +80°C	-40°C - +80°C	-40°C - +80°C
Степень защиты в соответствии с ГОСТ 14254	IP 20	IP 20	IP 20	IP 20	IP 20
Монтаж	DIN-рейка 35 мм	DIN-рейка 35 мм	DIN-рейка 35 мм	DIN-рейка 35 мм	DIN-рейка 35 мм
Cечение присоединяемых проводников	4 мм²	4 мм²	4 мм²	4 мм²	4 мм²
Материал корпуса	Polyamide PA6	Polyamide PA6	Polyamide PA6	Polyamide PA6	Polyamide PA6
Цвет корпуса	серый	серый	серый	серый	серый
Cрок эксплуатации	не менее 10 лет	не менее 10 лет	не менее 10 лет	не менее 10 лет	не менее 10 лет
Рассевамая мощность при t=20°C	<0,1 Вт	<0,1 Вт	<3,0 Вт	<3,0 Вт	<3,0 Вт
Контакты дистанционной сигнализации
-электрическая прочность		3,75 кВэфф		3,75 кВэфф
-сопротивление изоляции		2 x 107 Ом		2 x 107 Ом
-макс. коммутируемый ток		~ 3 A		~ 3 A
-макс. коммутируемое напряжение		~ 250 В		~ 250 В
Масса	140 гр.	205 гр.	140 гр.	205 гр.	150 гр.
Номер по каталогу	30 105	30 106	30 101	30 103	30 102
