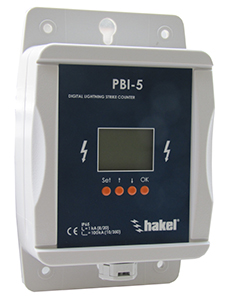

PBI-5, ТУ 4420-003-79740390-2009  цифровой прибор индикаторного типа, предназначен для подсчета количества импульсов тока различной природы заданного диапазона амплитуд протекающих в системе внешней молниезащиты здания или сооружения.

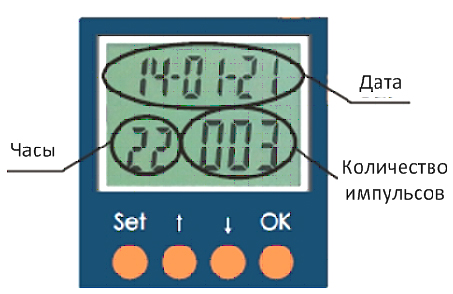

  LCD - экран по умолчанию выключен, чтобы сохранять энергию. Можно включить его нажатием любой кнопки. На рисунке представлен вид экрана прибора, на котором отображаются:  число зафиксированных импульсов (нижний правый угол); дата (вверху) и время события в часах (нижний левый угол). С помощью кнопок вверх (↑) и вниз (↓) можно просматривать историю событий (от 1 до 999).

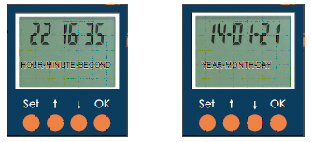

Нажатием кнопки ОК устанавливается текущее время и дата.  Изменяемый параметр начинает мигать. Для выбора устанавливаемого параметра время/дата необходимо подтвердить правильность выбора, повторно нажав кнопку ОК, или двигаться дальше, нажав кнопку Set. Цифры корректировать  кнопками вверх (↑) или  вниз (↓). После того как время/дата установлены, появляется  возможность  для сброса истории событий. Необходимо выбрать вариант Yes или No с помощью стрелок вниз (↓) или вверх (↑) и подтвердить его, нажав кнопку ОК.



Предупреждение. Как только данные были очищены, восстановить их нельзя!



Подсчет  импульсов тока производится индукционным способом. Чувствительность датчика определяет нижний  порог срабатывания  прибора. В стандартной конфигурации счетчик  измеряет и регистрирует импульсы тока  с формой волны 8/20  мкс в диапазоне  от 1 кА  до 100  кА, с формой волны 10/350 мкс – 5 кА ÷ 100 кА.   Питание устройства осуществляется от внутренних литиевых батарей.  Для установки элементов питания необходимо вскрыть корпус устройства, освободив 4 винта на задней стороне. При установке соблюдать полярность, указанную на плате.



декларация о соответствии TC N RU Д-CZ.МЛ02.В.00059 Приборов для диагностики устройств защиты от импульсных перенапряжений, серий: TESTER, PBI требованиям Технического регламента Таможенного союза ТР ТС 004/2011 "О безопасности низковольтного оборудования" и Технического регламента Таможенного союза ТР ТС 020/2011 "Электромагнитная совместимость технических средств".



Технические характеристики	PBI-5
Диапазон значений регистрируемого тока (8/20)	1 - 100 кА
Диапазон значений регистрируемого тока (10/350)	5 - 100 кА
Количество регистрируемых импульсов тока	000 - 999
Диаметр круглого токоотвода	8 мм
Ширина плоского токоотвода	25 мм
Рекомендованное положение  подключения	вертикальное
Режим работы	непрерывный
Элементы питания	2*3В (CR 17335), входят в комплект прибора
Срок эксплуатации	не менее 10 лет
Рабочая температура	-40°C - +80°C
Степень защиты в соответствии с ГОСТ 14254	IP 65
Габариты устройства (В*Ш*Г)	140*92*44 мм
Вес	360 гр.
Номер по каталогу	70 045
