PI-3k16, PI-3k25

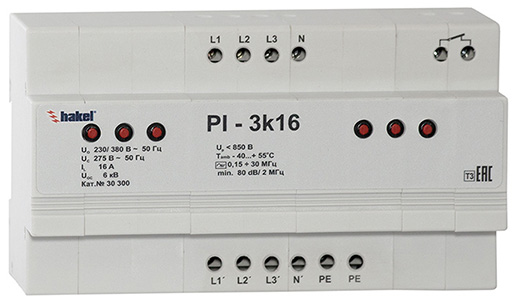

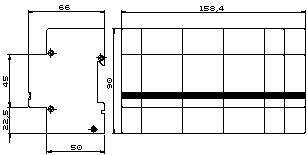

PI-3k16

Трехфазные помехоподавляющие фильтры со встроенным УЗИП класса III. IN=16, 25 A.

Помехоподавляющие фильтры серии PI-3k* (DS) со встроенным УЗИП класса III, согласно ГОСТ Р 51992 (МЭК 61643-1-98), предназначены для защиты чувствительного электронного оборудования от высокочастотных помех и импульсных перенапряжений в низковольтных силовых распределительных системах до 1000 В.

Помехоподавляющие фильтры устанавливаются после УЗИП класса II в распределительные щиты непосредственно возле защищаемого оборудования.

PI-3k* (DS), ТУ 3428-002-79740390-2007 – серия трехфазных помехоподавляющих фильтров с встроенным УЗИП класса III.

• Предназначены для защиты оборудования в цепях L/N, L/PE, N/PE от высокочастотных помех и импульсных перенапряжений.

• Выпускаются на номинальный рабочий ток IN=16, 25 A, номинальное рабочее напряжение UN=230/400 В АС.

• В конструкции фильтров применяются ферромагнитные сердечники с магнитной проницаемостью μ > 80000.

• Встроенное УЗИП выполнено по двухступеньчатой схеме с использованием варисторов L/N и газонаполненного разрядника N/PE.

• Визуальный контроль рабочего состояния проводится с помощью индикаторов красного цвета. В исправном состоянии индикаторы утоплены, в аварийном - выдвинуты. Для удаленного контроля устройство cнабжено “сухими” контактами дистанционной сигнализации.

• Защищаемое оборудование рекомендуется присоединять к фильтру с помощью экранированного кабеля.

При измерениях, производимых на электроустановке, когда методикой измерений предусматриваются испытания высокими напряжениями (например проверка сопротивления изоляции и т.д.) необходимо отключать фильтр от электроустановки. Несоблюдение этого правила приведет к искажению результатов измерения или в худшем случае к выходу из строя фильтра.

Схемы:

принципиальная схема помехоподавляющих фильтров серии Pl-3k*

характеристики затухания помехоподавляющих фильтров серии PI-3k*

визуальная и дистанционная сигнализация рабочего состояния помехоподавляющих фильтров

Сертификаты:

cертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»

разрешение Федеральной службы по экологическому, технологическому и атомному надзору

cертификат соответствия системы добровольной сертификации ГАЗПРОМСЕРТ устройств защиты от импульсных перенапряжений для низковольтных силовых распределительных систем I, I+II, I+II+III, II, III классов испытаний

сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2006

сертификат соответствия системы менеджмента качества требованиям ИСО 9001:2008

сертификат соответствия системы менеджмента качества требованиям ISO 9001:2008

Теория и особенности применения:

УЗИП и его параметры

применение помехоподавляющих фильтров с встроенными УЗИП класса III

Дополнительные принадлежности:

импульсные разделелительные дроссели серии PI-L*

прибор для диагностики УЗИП TESTER H1

вспомогательный соединительный модуль PR100

Технические характеристики	PI-3k16	PI-3k25
Класс УЗИП в соответствии с ГОСТ Р 51992-2002	III	III
Вид защиты	L/N, L/PE, N/PE	L/N, L/PE, N/PE
Номинальное рабочее напряжение, UN	230/400 В AC	230/400 В AC
Макс. длительное рабочее напряжение, UC	275/480 В АС	275/480 В АС
Номинальный ток, IN	16 А	25 А
Номинальный разрядный ток L/N, L/PE, In(8/20)	3 кА	3 кА
Номинальный разрядный ток N/PE, In(8/20)	5 кА	5 кА
Испытательный импульс L/NE, L/PE, Uoc	6 кВ	6 кВ
Испытательный импульс L/NE, L/PE, Uoc	10 кВ	10 кВ
Уровень напряжения защиты L/N при Uoc, Up	<850 В	<850 В
Уровень напряжения защиты L/PE при Uoc, Up	<1500 В	<1500 В
Уровень напряжения защиты N/PE при Uoc, Up	<500 В	<500 В
Время срабатывания L/N, tA	< 25 нсек	< 25 нсек
Время срабатывания L/PE, tA	< 100 нсек	< 100 нсек
Время срабатывания N/PE, tA	< 100 нсек	< 100 нсек
Номинал защитного предохранителя	16 A	25 A
Рабочая температура, υ	-40°C - +55°C	-40°C - +55°C
Степень защиты в соответствии с ГОСТ 14254	IP 20	IP 20
Монтаж	DIN-рейка 35 мм	DIN-рейка 35 мм
Cечение присоединяемых проводников	4-6 мм²	6-10 мм²
Материал корпуса	Polyamide PA6	Polyamide PA6
Цвет корпуса	серый	серый
Cрок эксплуатации	не менее 10 лет	не менее 10 лет
Асимметрическое затухание фильтра
в полосе 0,15-30 МГц	менее 40 дБ	менее 40 дБ
на частоте 2 МГц	менее 80 дБ	менее 80 дБ
Постоянные фильтра
Сх1	М15	М15
Сх2	М33	М33
Сy	2*47 нФ	2*47 нФ
L	1,3 мГн	1,3 мГн
Рассевамая мощность при t=20°C	<7,5 Вт	<7,5 Вт
Контакты дистанционной сигнализации
-электрическая прочность	3,75 кВэфф	3,75 кВэфф
-сопротивление изоляции	2 x 107 Ом	2 x 107 Ом
-макс. коммутируемый ток	~ 3 A	~ 3 A
-макс. коммутируемое напряжение	~ 250 В	~ 250 В
Масса	500 гр.	520 гр.
Номер по каталогу	30 300	30 306

Сделать заказ и запросить дополнительную информацию по PI-3k16, PI-3k25 Вы можете здесь.
