PI-k25 RFI
![]() |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
PI-k25 RFI
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

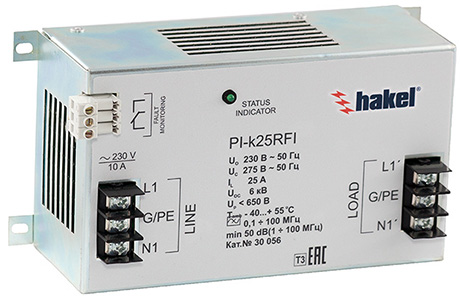

Однофазный помехоподавляющий фильтр со встроенным УЗИП класса III в полосе 0,1 до 100 MГц. IN=25 A.
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Помехоподавляющий фильтр PI-k25 RFI со встроенным УЗИП класса III, согласно ГОСТ Р 51992 (МЭК 61643-1-98), предназначен для высокоэффективной защиты чувствительного электронного оборудования от высокочастотных помех в полосе 0,1-100 МГц и импульсных перенапряжений в низковольтных силовых распределительных системах переменного/постоянного тока до 1000 В.
Помехоподавляющие фильтры устанавливаются после УЗИП класса II в распределительные щиты непосредственно возле защищаемого оборудования.
PI-k25 RFI, ТУ 3428-002-79740390-2007 – однофазный помехоподавляющий фильтр с встроенным УЗИП класса III.
• Предназначен для высокоэффективной защиты оборудования в цепях L/PE, N/PE от высокочастотных помех в полосе 0,1-100 МГц и импульсных перенапряжений.
• Выпускается на номинальный рабочий ток IN=25 A, номинальное рабочее напряжение UN= 6, 12, 24, 48, 60, 80, 110, 120, 130, 160, 230 В (AC/DC).
• В конструкции фильтра применяются ферромагнитные сердечники с магнитной проницаемостью μ > 80000.
• Встроенное УЗИП выполнено по четырехступенчатой схеме с использованием варисторов L/N, L/PE, N/PE.
• Визуальный контроль рабочего состояния устройства проводится с помощью индикатора зеленого цвета STATUS INDICATOR. В исправном состоянии индикатор светится. Для удаленного контроля устройство дополнительно cнабжено “сухими” контактами дистанционной сигнализации FAULT MONITORING.

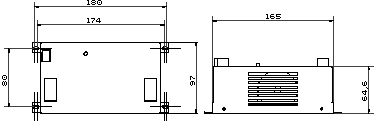

• Фильтр выполнен в металлическом корпусе и могут монтироваться с помощью винтов M4 на монтажную панель или с помощью специального кронштейна на DIN-рейку 35 мм.
• При заказе фильтра в комплекте с кронштейном для крепления на DIN-рейку 35 мм, необходимо указывать требуемое положение устройства по отношению к DIN-рейке – вертикальное (V) или горизонтальное (H) (например, при горизонтальном расположении - PI-k25 RFI/DIN/H или при вертикальном расположении - PI-k25 RFI/DIN/V).
• Вентиляционные отверстия в корпусе фильтра во время работы должны быть всегда открыты.
• Защищаемое оборудование рекомендуется присоединять к фильтру с помощью экранированного кабеля.
При измерениях, производимых на электроустановке, когда методикой измерений предусматриваются испытания высокими напряжениями (например проверка сопротивления изоляции и т.д.) необходимо отключать фильтр от электроустановки. Несоблюдение этого правила приведет к искажению результатов измерения или в худшем случае к выходу из строя фильтра.
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Схемы:
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
принципиальная схема PI-k25 RFI
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
характеристика затухания PI-k25 RFI
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
визуальная и дистанционная сигнализация рабочего состояния PI-k25 RFI
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Сертификаты:
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
cертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
разрешение Федеральной службы по экологическому, технологическому и атомному надзору
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
cертификат соответствия системы добровольной сертификации ГАЗПРОМСЕРТ устройств защиты от импульсных перенапряжений для низковольтных силовых распределительных систем I, I+II, I+II+III, II, III классов испытаний
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2006
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
сертификат соответствия системы менеджмента качества требованиям ИСО 9001:2008
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
сертификат соответствия системы менеджмента качества требованиям ISO 9001:2008
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Теория и особенности применения:
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
УЗИП и его параметры
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
применение помехоподавляющих фильтров с встроенными УЗИП класса III
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Дополнительные принадлежности:
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
прибор для диагностики УЗИП TESTER H1
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Сделать заказ и запросить дополнительную информацию по PI-k25 RFI Вы можете здесь.
