PI-L16, PI-L32, PI-L63...

Уcтройства защиты от импульсных перенапряжений и помех
УЗИП электрооборудования распределительных сетей до 1000 В
Импульсные разделительные дроссели

PI-L16, PI-L32, PI-L63, PI-L80, PI-L120

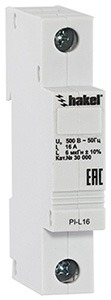

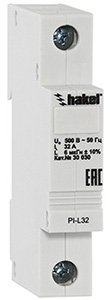

PI-L16	PI-L32

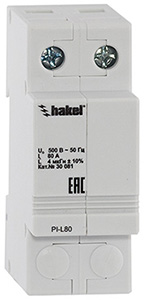

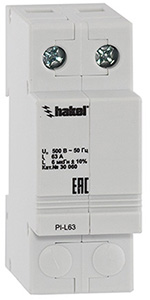

PI-L63	PI-L80

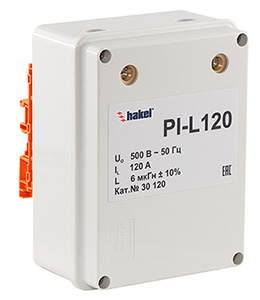

PI-L120
Для координации работы между УЗИП класса I и II, II и III на основе варисторов. UN = 500 B.  IN = 16, 32, 63, 80, 120 А. LN= 4, 6 мкГн.
Импульсные разделительные дроссели серии PI-L*, TУ 3428-002-79740390-2007  предназначены для координации работы между УЗИП класса I и УЗИП класса II (или УЗИП класса II и УЗИП класса III), выполненных на основе варисторов, в том случае, если расстояние между ними по кабелю электропитания составляет менее 10 метров.   Для координации работы между УЗИП, выполненных на основе разрядников и варисторов, используются импульсные разделительные дроссели серии PI-L*/15.
Сертификаты:
cертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»
cертификат соответствия системы добровольной сертификации ГАЗПРОМСЕРТ устройств защиты от импульсных перенапряжений для низковольтных силовых распределительных систем I, I+II, I+II+III, II, III классов испытаний
сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2006
сертификат соответствия системы менеджмента качества требованиям ИСО 9001:2008
сертификат соответствия системы менеджмента качества требованиям ISO 9001:2008
Технические характеристики PI-L16 PI-L32 PI-L63 PI-L80 PI-L120 Номинальное напряжение, UN 500 B 500 B 500 B 500 B 500 B Номинальный ток, IN 16 A  32 A 63 A 80 A 120 A Индуктивность, LN 6 мкГн ±10% 6 мкГн ±10% 6 мкГн ±10% 4 мкГн ±10% 6 мкГн ±10% Сопротивление постоянному току < 0,01 Ом < 0,01 Ом < 0,01 Ом < 0,001 Ом < 0,001 Ом Рабочая температура -40°C - +80°C -40°C - +80°C -40°C - +80°C -40°C - +80°C -40°C - +80°C Степень защиты в соответствии с ГОСТ 14254  IP 20  IP 20  IP 20  IP 20  IP 10 Монтаж DIN-рейка 35 мм DIN-рейка 35 мм DIN-рейка 35 мм DIN-рейка 35 мм DIN-рейка 35 мм Cечение присоединяемых проводников:           - жесткий одножильный 25 мм2 25 мм2 35 мм2 35 мм2 50 мм2 - гибкий множильный 16 мм2 16 мм2 25 мм2 25 мм2 35 мм2 Материал корпуса  Polyamide PA6  Polyamide PA6  Polyamide PA6 Polyamide PA6 Polyamide PA6 Цвет серый серый серый серый серый Cрок эксплуатации не менее 10 лет не менее 10 лет не менее 10 лет не менее 10 лет не менее 10 лет Масса 141 гр. 157 гр. 360 гр. 360 гр. 1153 гр. Номер по каталогу 30 000 30 030 30 060 30 081 30 120

Сделать заказ и запросить дополнительную информацию по PI-L16, PI-L32, PI-L63... Вы можете здесь.
