Pk2 (DS)
Уcтройства защиты от импульсных перенапряжений и помех
УЗИП электрооборудования распределительных сетей до 1000 В
УЗИП
класса III
Pk2 (DS)
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

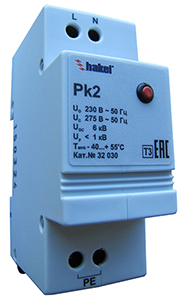

Pk2
|

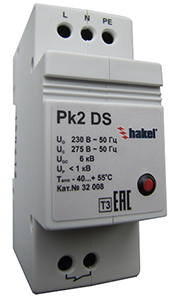

Pk2 DS
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Однофазные
УЗИП класса
III комбинированного
типа для сетей с
системами
заземления типа
TN-S, TT. UN=24,
60, 230 В.
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Устройства
серии Pk2 (DS)
испытаны в
соответствии с
классом
испытаний III,
согласно ГОСТ Р
51992-2011.
Устанавливаются
после УЗИП
класса II в
пределах 2 - 3
зон молниезащиты (в
соответствии с ГОСТ
Р МЭК 62305-1 и
СО-153-34.21.122) непосредственно
вблизи
защищаемого
оборудования.
Предназначены
для защиты
конечных
потребителей от
остаточных
бросков
импульсных
перенапряжений.
Pk2 (DS),
ТУ
3428-002-79740390-2007
– серия УЗИП
класса III на
основе
оксидно-цинковых
варисторов и
газонаполненного
разрядника.
• Предназначены для защиты оборудования в цепях L/N, L/PE, N/PE от остаточных бросков импульсных перенапряжений.
• Выпускаются на номинальное рабочее напряжение UN= 24, 60, 230 В (AC/DC).
• Визуальный контроль рабочего состояния УЗИП проводится с помощью индикатора красного цвета. В исправном состоянии индикатор утоплен, в аварийном - выдвинут.
• Для удаленного контроля Pk2 DS дополнительно cнабжены “сухими” контактами дистанционной сигнализации.
• Защищаемое оборудование рекомендуется размещать на расстоянии не более 5 м от УЗИП класса испытаний III. При соблюдении этого правила амплитуда перенапряжения на защищаемом оборудовании не будет превышать 900 В.
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Схемы:
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
принципиальные схемы УЗИП серии Pk2 (DS)
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
схема подключения Pk2 для сетей переменного тока с системой заземления типа TN-S и TN-С
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
схема подключения Pk2 для сетей постоянного тока с системой заземления типа TN-S система а
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
визуальная и дистанционная сигнализация рабочего состояния
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
